Tiền Thànhcung cấp Cáp điện hạ thế định mức 0,6/1kV để phân phối điện áp thấp và kết nối thiết bị. Phạm vi bao gồm các kết cấu dây dẫn bằng đồng và nhôm với XLPE, PVC và các tùy chọn vỏ bọc hoặc cách điện đặc biệt hiện hành. Tùy thuộc vào dự án, cáp có thể được cung cấp ở dạng lõi đơn hoặc đa lõi để lắp đặt cố định trong các tòa nhà, cơ sở công nghiệp, dự án cơ sở hạ tầng và hệ thống năng lượng tái tạo.
Các yếu tố lựa chọn chính bao gồm vật liệu dây dẫn, tiết diện dây dẫn, số lõi, kết cấu cách điện và vỏ bọc, phương pháp lắp đặt và tải điện của mạch. Đối với các ứng dụng có yêu cầu bổ sung về hiệu suất chống cháy, có thể chọn các tùy chọn chống cháy, chống cháy hoặc ít khói phù hợp theo thông số kỹ thuật và môi trường lắp đặt cần thiết.
| Tên sản phẩm | Thông số kỹ thuật có sẵn | Đánh giá điện áp | Cấu hình |
|---|---|---|---|
| Cáp điện hạ thế | Cu/Al XLPE, FR, LSZH, cách điện PVC | 0,6/1kV | Dây dẫn đơn lõi/đa lõi, đồng hoặc nhôm |
Dây dẫn bằng đồng và nhôm có sẵn cho các yêu cầu lắp đặt và điện khác nhau. Đồng thường được lựa chọn ở những nơi cần độ dẫn cao hơn và độ linh hoạt của dây dẫn cao hơn, trong khi nhôm có thể giảm trọng lượng dây dẫn và chi phí vật liệu cho các ứng dụng phân phối điện phù hợp. Mặt cắt cuối cùng của dây dẫn phải được xác định theo yêu cầu mang dòng điện, điều kiện lắp đặt, độ sụt áp cho phép và các tiêu chuẩn hiện hành.

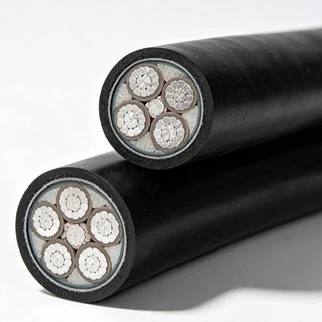

Cách điện XLPE thường được sử dụng để truyền tải điện áp thấp vì đặc tính cách điện và nhiệt độ hoạt động liên tục cao hơn so với cách điện PVC thông thường. Đối với các kết cấu cáp hiện hành, nhiệt độ vận hành của dây dẫn có thể đạt tới 90°C trong các điều kiện quy định, trong khi nhiệt độ ngắn mạch có thể lên tới 250°C đối với hệ thống cách điện XLPE liên quan.
Các công trình cách nhiệt bằng PVC cũng có sẵn cho các ứng dụng có điều kiện điện, cơ khí và môi trường cần thiết phù hợp. Việc lựa chọn giữa kết cấu XLPE, PVC, hiệu suất cháy và ít khói phải dựa trên môi trường lắp đặt thay vì chỉ loại vật liệu.
Cáp một lõi thường được sử dụng cho các mạch có dòng điện cao hơn và các cách bố trí lắp đặt cụ thể, trong khi cáp nhiều lõi có thể đơn giản hóa việc phân phối nhiều mạch trong cùng một cụm cáp. Cấu hình điển hình bao gồm cấu trúc lõi đơn và 2 lõi đến 5 lõi, tùy thuộc vào thông số kỹ thuật cụ thể của sản phẩm.

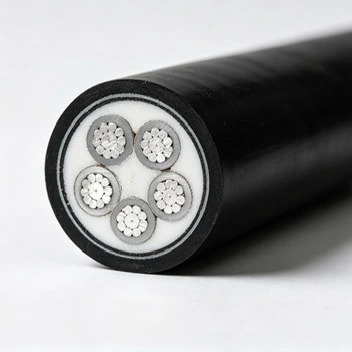

Đối với các hệ thống lắp đặt trong đó hành vi cháy và tạo khói là những cân nhắc thiết kế quan trọng, Qian Cheng có thể cung cấp các tùy chọn cáp FR và LSZH hiện hành. Các công trình chống cháy hoặc chống cháy phải được lựa chọn theo mức độ chống cháy cần thiết và thông số kỹ thuật của dự án, trong khi các công trình LSZH thường được xem xét cho các môi trường kín hoặc công cộng, nơi cần kiểm soát khói và khí thải halogen.
Các tùy chọn này không thể thay thế cho nhau. Cáp chống cháy, cáp chống cháy và cáp LSZH đáp ứng các yêu cầu hiệu suất khác nhau, do đó, việc xây dựng cần thiết phải được xác nhận dựa trên tiêu chuẩn hiện hành của dự án, môi trường lắp đặt và các yêu cầu thử nghiệm.
Tiêu chuẩn áp dụng phụ thuộc vào yêu cầu của dự án và kết cấu cáp. Dòng sản phẩm này có thể được sản xuất và thử nghiệm theo các tiêu chuẩn liên quan của Trung Quốc, quốc tế và khu vực, bao gồm các tiêu chuẩn sau được chỉ định cho các sản phẩm hiện hành:
| Tiêu chuẩn/Chứng nhận | Chi tiết |
|---|---|
| Tiêu chuẩn Trung Quốc | GB/T 12706-2020 |
| Tiêu chuẩn quốc tế | IEC 60502 |
| Tiêu chuẩn Châu Âu | HD 620 |
| Tiêu chuẩn Anh | BS 7870 |
| Tiêu chuẩn An toàn Phòng cháy chữa cháy | NF C32-320, IEC 60332 |
Trước khi giao hàng, các sản phẩm áp dụng đều phải trải qua quá trình kiểm tra chất lượng bao gồm các đặc tính chính của cáp. Kiểm tra điển hình bao gồm điện trở dây dẫn, kích thước cách điện và hiệu suất chịu đựng điện. Chứng nhận CE và các báo cáo thử nghiệm liên quan có thể được cung cấp cho các sản phẩm hiện hành khi thị trường đích hoặc tài liệu dự án yêu cầu.
Cáp điện hạ thế được sử dụng để phân phối điện và kết nối thiết bị trong đó điện áp hệ thống nằm trong định mức 0,6/1kV hiện hành. Các ứng dụng phổ biến bao gồm:
Thông số kỹ thuật cáp thích hợp phải được xác định từ điều kiện lắp đặt và điện thực tế. Các yếu tố chính bao gồm khả năng mang dòng điện cần thiết, vật liệu dây dẫn, mặt cắt dây dẫn, số lõi, độ sụt điện áp, phương pháp lắp đặt, nhiệt độ môi trường và hiệu suất chống cháy hoặc khói cần thiết.
Đối với lắp đặt ngầm, ống dẫn, trong nhà hoặc ngoài trời, kết cấu cáp cũng cần được kiểm tra các điều kiện cơ, nhiệt và môi trường liên quan. Trong trường hợp dự án chỉ định một tiêu chuẩn hoặc chứng nhận cụ thể thì thiết kế cáp và tài liệu kiểm tra có sẵn phải được xác nhận trước khi đặt hàng.
Qian Cheng có thể xem xét điện áp cần thiết, vật liệu dây dẫn, cấu hình lõi, phương pháp lắp đặt và tiêu chuẩn áp dụng để giúp xác định thông số kỹ thuật cáp điện áp thấp phù hợp cho ứng dụng dự định.
