Cáp điện hạ thế chống cháy XLPE FR bằng đồng được thiết kế cho các mạch điện áp thấp, nơi yêu cầu phải kiểm soát sự lan truyền ngọn lửa và cung cấp điện liên tục trong các điều kiện cháy được chỉ định. Cấu trúc của nó kết hợp dây dẫn đồng, vật liệu cách điện XLPE, băng chống cháy mica, chất độn chống cháy và vỏ bọc bảo vệ bên ngoài để phân phối điện khẩn cấp và các hệ thống lắp đặt điện áp thấp khác với các yêu cầu về hiệu suất chữa cháy được xác định.
|
Phần danh nghĩa (mm2) |
Số lượng dây dẫn tối thiểu |
Đường kính ngoài của dây dẫn (mm) |
Độ dày danh nghĩa của cách điện XLPE /mm |
Đường kính ngoài gần đúng của vật liệu cách nhiệt /mm |
Điện trở dây dẫn tối đa ở 20oC (Ω/km) đồng |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5(B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5(B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6(B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

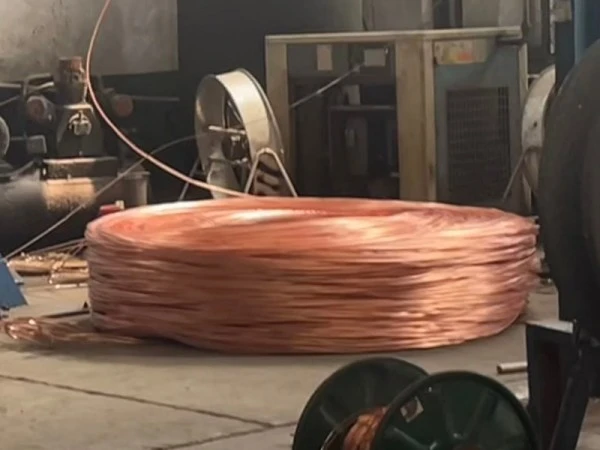

Dây dẫn được làm từ đồng điện phân và có sẵn ở dạng dây đơn và dây xoắn theo mặt cắt được chỉ định. Các giá trị điện trở dây dẫn trong bảng trên cung cấp tham chiếu trực tiếp cho việc lựa chọn điện. Dây dẫn bị mắc kẹt cũng có thể mang lại sự linh hoạt cao hơn khi tuyến cáp bao gồm các khúc cua, khay hoặc ống dẫn.
Băng mica hai lớp được dán xung quanh cụm dây dẫn làm hàng rào chống cháy chính. Trong thử nghiệm cháy quy định, lớp mica giúp bảo vệ dây dẫn và hệ thống cách điện khỏi tiếp xúc trực tiếp với nhiệt và hỗ trợ tính toàn vẹn của mạch trong thời gian thử nghiệm cần thiết. Hiệu suất chống cháy phải được đánh giá theo tiêu chuẩn sản phẩm hiện hành và báo cáo thử nghiệm thay vì chỉ theo nhiệt độ.
XLPE cung cấp vật liệu cách điện chính xung quanh dây dẫn. Nhiệt độ hoạt động liên tục thường được chỉ định của nó là 90oC, tùy thuộc vào tiêu chuẩn và thiết kế cáp hiện hành. So với vật liệu cách nhiệt PVC thông thường, XLPE có khả năng chịu nhiệt cao hơn và khả năng chống lão hóa tốt cũng như nhiều môi trường hóa học nên phù hợp với các mạch điện tiếp xúc với nhiệt độ vận hành cao.
Chất độn chống cháy được sử dụng để chiếm khoảng trống bên trong giữa các bộ phận cáp và duy trì hình dạng cáp mong muốn. Vai trò của nó còn là hạn chế sự lan truyền ngọn lửa qua các khe hở bên trong khi cáp tiếp xúc với lửa.
Lớp vỏ bên ngoài cung cấp sự bảo vệ cơ học và góp phần kiểm soát sự lan truyền của ngọn lửa. Đối với việc lắp đặt ngoài trời hoặc rãnh, cần kiểm tra khả năng chống tia cực tím, độ ẩm và điều kiện đất thực tế so với vật liệu vỏ bọc được chỉ định và các yêu cầu của dự án.
Các yêu cầu sản xuất và thử nghiệm hiện hành phụ thuộc vào kết cấu cáp, điện áp danh định, phân loại hiệu suất cháy và thị trường đích. Đối với các dự án xuất khẩu, các yêu cầu bắt buộc về GB, IEC hoặc quốc gia đích phải được xác nhận trước khi sản xuất để cấu hình và tài liệu cáp phù hợp với thông số kỹ thuật của dự án.

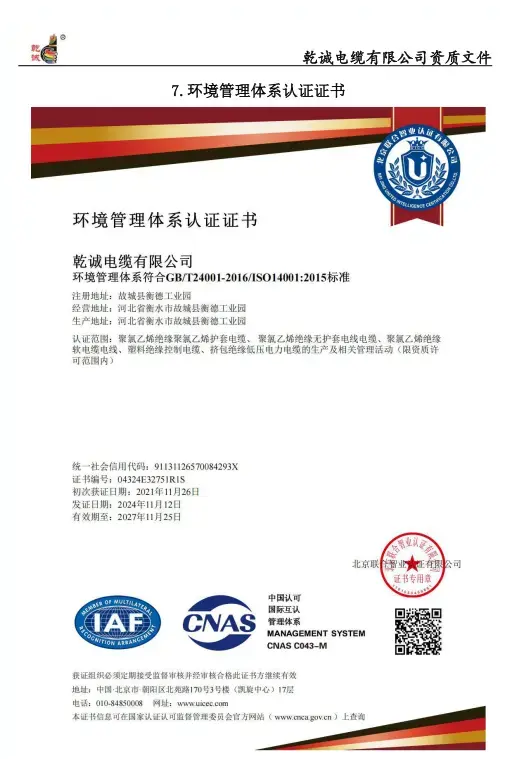

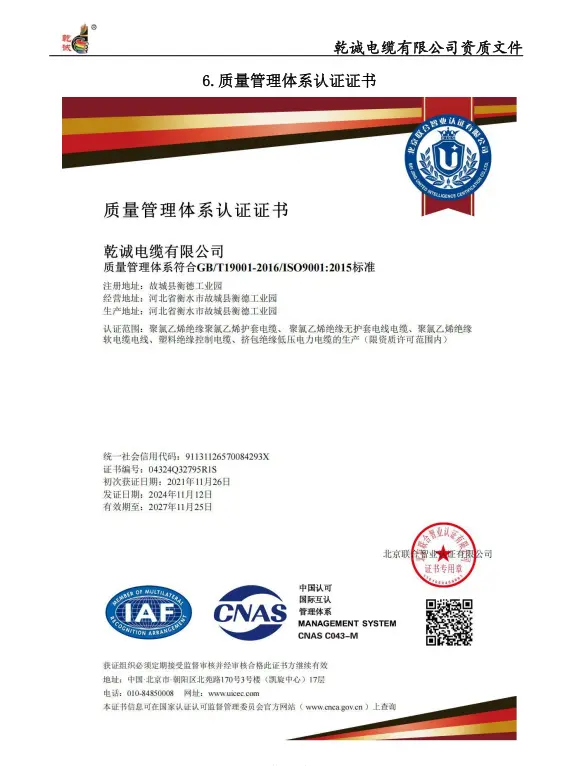

Tài liệu chất lượng hiện có có thể bao gồm Quản lý chất lượng ISO 9001, Quản lý môi trường ISO 14001 và chứng nhận An toàn và sức khỏe nghề nghiệp ISO 45001, cùng với các bằng cấp sản xuất hiện hành và tài liệu kiểm tra sản phẩm.
Đối với các yêu cầu về hiệu suất cháy, có thể cung cấp các báo cáo thử nghiệm về tính toàn vẹn của lửa và khả năng chống cháy có liên quan khi áp dụng cho kết cấu sản phẩm được chỉ định. Hồ sơ kiểm tra và sản xuất liên quan đến lô cũng có thể được lưu giữ để truy xuất nguồn gốc theo yêu cầu về đơn hàng và kiểm soát chất lượng.
Cáp đồng hạ thế chống cháy XLPE FR sử dụng các lớp xây dựng riêng biệt cho các chức năng liên quan đến cháy khác nhau. Các vật liệu chống cháy nhằm mục đích hạn chế sự lan truyền của ngọn lửa, trong khi lớp chống cháy mica hỗ trợ hoạt động liên tục của mạch trong quá trình thử lửa được chỉ định. Đây là những yêu cầu về hiệu suất khác nhau và cần được xác minh thông qua các phương pháp và báo cáo thử nghiệm tương ứng.
Vật liệu cách nhiệt XLPE được thiết kế cho nhiệt độ hoạt động của dây dẫn liên tục lên tới 90oC theo thông số kỹ thuật hiện hành. Dòng điện thực tế cho phép phụ thuộc vào kích thước dây dẫn, phương pháp lắp đặt, nhiệt độ môi trường, nhóm và các hệ số hiệu chỉnh khác. Do đó, việc lựa chọn cáp phải dựa trên điều kiện lắp đặt hoàn chỉnh thay vì chỉ dựa vào nhiệt độ cách điện.
Dây dẫn đồng cung cấp đường dẫn điện để truyền tải điện áp thấp. Các giá trị điện trở tối đa được liệt kê trong bảng kỹ thuật có thể được sử dụng khi kiểm tra độ sụt điện áp, độ nóng của dây dẫn và thiết kế mạch điện. Kiểm tra cáp hoàn thiện có thể bao gồm thử nghiệm điện trở dây dẫn, thử nghiệm cách điện và khả năng chịu điện áp theo yêu cầu hiện hành của sản xuất và dự án.
Kích thước dây dẫn, độ dày cách điện và đặc tính cáp thành phẩm có thể được kiểm tra trong quá trình sản xuất. Hồ sơ kiểm tra và tài liệu sản phẩm có thể được liên kết với lô sản xuất hoặc cuộn cáp có liên quan khi cần truy xuất nguồn gốc. Điều này cung cấp cơ sở thực tế cho việc kiểm tra đầu vào, nghiệm thu dự án và bảo trì sau này.
Chọn mặt cắt dây dẫn theo dòng điện thiết kế, độ sụt áp cho phép, phương pháp lắp đặt, nhiệt độ môi trường và nhóm cáp. Các giá trị trong bảng kỹ thuật mô tả kích thước và điện trở của dây dẫn, nhưng chúng không được coi là bảng cường độ độc lập.
Trước khi đặt hàng, hãy xác nhận xem dự án có yêu cầu tính năng chống cháy, chống cháy trong một khoảng thời gian xác định hay cả hai. Trong trường hợp yêu cầu đánh giá tính toàn vẹn khi cháy thì nhiệt độ thử nghiệm, thời gian, tình trạng mạch và tiêu chuẩn áp dụng được yêu cầu phải phù hợp với tài liệu thử nghiệm của cáp.
Đối với việc xây dựng dưới nhiệt độ lắp đặt tối thiểu do nhà sản xuất quy định, phải tuân thủ các quy trình xử lý và làm nóng trước thích hợp theo thông số kỹ thuật của sản phẩm. Nhiệt độ vận hành dây dẫn liên tục tối đa thường được chỉ định là 90oC đối với cấu trúc cách điện XLPE này. Nguồn nhiệt, nhóm cáp và điều kiện môi trường xung quanh cũng cần được xem xét trong quá trình lắp đặt.
Cáp phải được lắp đặt mà không vượt quá bán kính uốn tối thiểu đã chỉ định. Đối với các giá trị được cung cấp cho sản phẩm này, bán kính uốn tối thiểu tham chiếu là ≥10 × đường kính ngoài của cáp đối với cáp một lõi và ≥15 × đường kính ngoài của cáp đối với cáp nhiều lõi. Yêu cầu lắp đặt thực tế phải tuân theo thông số kỹ thuật hiện hành của sản phẩm.
1. Mạch chữa cháy trong nhà:Thích hợp cho các ứng dụng như phân phối điện chống cháy, mạch điện của thiết bị và lắp đặt máng cáp khi cần cung cấp điện liên tục trong các điều kiện cháy được chỉ định.
2. Công trình thương mại và công cộng:Máng cáp, trục và các tuyến phân phối điện áp thấp khác có thể được xem xét khi cáp được chọn đáp ứng các yêu cầu về khả năng chống cháy và điện của dự án.
3. Lắp đặt ngoài trời và rãnh cáp:Việc lắp đặt có thể được xem xét ở nơi kết cấu vỏ bọc phù hợp với các điều kiện tia cực tím, độ ẩm và cơ học dự kiến.
4. Chôn cất trực tiếp:Chỉ nên sử dụng chôn trực tiếp khi kết cấu cáp và vỏ bọc được chỉ định phù hợp với các điều kiện về đất, độ ẩm, cơ học và hóa học tại địa điểm lắp đặt.
Các mối nối trung gian cần được giảm thiểu trong các mạch cứu hỏa. Khi cần kết nối khớp hoặc nhánh, hệ thống nối phải tương thích với định mức điện của cáp và hiệu suất cháy được yêu cầu. Các bộ phận nối hoặc đầu cuối chống cháy phải được chọn như một hệ thống hoàn chỉnh thay vì chỉ dựa vào chính cáp.
Việc nhận dạng cáp phải được duy trì ở cả hai đầu và tại các điểm tuyến thích hợp để hỗ trợ việc kiểm tra và bảo trì trong tương lai. Trong quá trình kéo và đặt cần tránh lực kéo quá mạnh, cạnh sắc và uốn cong không kiểm soát có thể làm hỏng lớp cách nhiệt hoặc lớp chống cháy.
Cáp tích hợp các lớp chống cháy và chống cháy vào cấu trúc do nhà máy sản xuất, giúp giảm nhu cầu xử lý chống cháy riêng biệt dọc theo thân cáp. Tuy nhiên, các đầu nối, mối nối, giá đỡ và xuyên qua các kết cấu chịu lửa vẫn yêu cầu hệ thống lắp đặt tương thích để duy trì các đặc tính điện và hiệu suất cháy cần thiết của hệ thống lắp đặt hoàn chỉnh.
Trả lời: Hiệu suất chống cháy liên quan đến việc hạn chế sự lan truyền của ngọn lửa sau khi đánh lửa, trong khi hiệu suất chống cháy liên quan đến việc duy trì tính toàn vẹn của mạch được chỉ định trong các điều kiện cháy xác định. Cáp có thể được yêu cầu phải đáp ứng một hoặc cả hai yêu cầu tùy theo dự án.
Trả lời: XLPE cung cấp vật liệu cách điện với nhiệt độ hoạt động liên tục điển hình là 90oC cho loại công trình này. Khả năng chịu nhiệt và chống lão hóa của nó làm cho nó phù hợp với các mạch điện hạ thế, nơi cần phải xem xét nhiệt độ vận hành và điều kiện sử dụng.
A: Xác nhận dòng tải, tiết diện dây dẫn, độ sụt điện áp cho phép, phương pháp lắp đặt, nhiệt độ môi trường, nhóm cáp, chiều dài tuyến đường và mức hiệu suất chữa cháy cần thiết. Những yếu tố này xác định liệu quy mô và công trình cụ thể có phù hợp với dự án hay không.
Trả lời: Các thông số kỹ thuật sản phẩm liên quan, hồ sơ kiểm tra và báo cáo thử nghiệm hiện hành có thể được cung cấp theo yêu cầu về cấu trúc và đơn đặt hàng của cáp. Đối với các dự án xuất khẩu, các tài liệu tiêu chuẩn và thị trường đích cần thiết phải được xác nhận trước khi sản xuất.
Trả lời: Chú ý đến nhiệt độ lắp đặt, bán kính uốn, lực kéo, nguồn nhiệt, nhóm cáp và bảo vệ cơ học. Các mối nối và đầu cuối cũng phải sử dụng các bộ phận tương thích với các thông số kỹ thuật về điện và chống cháy cần thiết.
Trả lời: Có thể cân nhắc sử dụng cho các ứng dụng này khi vỏ bọc và kết cấu cáp hoàn chỉnh phù hợp với các điều kiện tia cực tím, độ ẩm, đất, cơ học và hóa học thực tế. Không nên giả định việc chôn trực tiếp chỉ dựa vào khả năng chống cháy của cáp.
