Cáp điện hạ thế chống cháy bằng nhôm PVC FR QianThành được thiết kế để phân phối điện áp thấp, nơi cần có hiệu suất chống cháy và chống cháy. Cấu trúc dây dẫn nhôm có thể được chỉ định cho các dịch vụ xây dựng, mạch điện khẩn cấp, cơ sở công nghiệp và các dự án khác mà trọng lượng dây dẫn, điều kiện lắp đặt và yêu cầu về hiệu suất cháy cần phải được xem xét cùng nhau.
|
Diện tích mặt cắt danh nghĩa của dây dẫn (mm2) |
Độ dày cách nhiệt (mm) |
Độ dày vỏ bọc (mm) |
Đường kính ngoài của cáp gần đúng (mm) |
Điện trở DC của dây dẫn Al (Ω/km) |
Điện áp thử nghiệm (kV/5 phút) |
Ampacity-Al trong không khí (A) |
Ampacity-Al trong đất chôn trực tiếp (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
.7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
.80,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
.60,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
.40,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
.0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
.0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
.0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
.0.0291 |
3.5 |
1050 |
875 |
Cáp sử dụng dây dẫn bằng nhôm để truyền tải điện áp thấp. Cấu trúc bằng nhôm có thể làm giảm trọng lượng dây dẫn so với đồng ở diện tích mặt cắt ngang tương đương, nhưng việc lựa chọn dây dẫn cũng cần xem xét điện trở, dòng điện cho phép, độ sụt áp, phương pháp kết nối và điều kiện lắp đặt. Các giá trị trong bảng kỹ thuật cung cấp điểm khởi đầu cho việc lựa chọn cáp cấp dự án.
Cấu trúc chống cháy nhằm giúp duy trì tính liên tục của mạch điện trong các điều kiện thử lửa được chỉ định. Mức độ chống cháy yêu cầu phải được xác nhận từ tiêu chuẩn sản phẩm hiện hành và thông số kỹ thuật của dự án. Khả năng chống cháy và chống cháy là các đặc tính hiệu suất khác nhau và cần được đánh giá bằng các yêu cầu thử nghiệm tương ứng.
PVC chống cháy được sử dụng làm lớp cách nhiệt và vỏ bọc bên ngoài trong công trình đã nêu. Vai trò của nó là hạn chế sự lan truyền của ngọn lửa trong các điều kiện thử nghiệm quy định. Mức hiệu suất thực tế phải được xác minh thông qua báo cáo thử nghiệm sản phẩm có liên quan thay vì chỉ suy ra tên vật liệu.
Độ dày lớp cách điện và vỏ bọc tăng theo diện tích mặt cắt dây dẫn theo thông số kỹ thuật của sản phẩm. Các kích thước này ảnh hưởng đến đường kính tổng thể của cáp, không gian lắp đặt và các yêu cầu về bảo vệ cơ học, do đó, kích thước cáp cuối cùng phải được kiểm tra dựa trên cách bố trí khay, ống dẫn hoặc rãnh có sẵn.

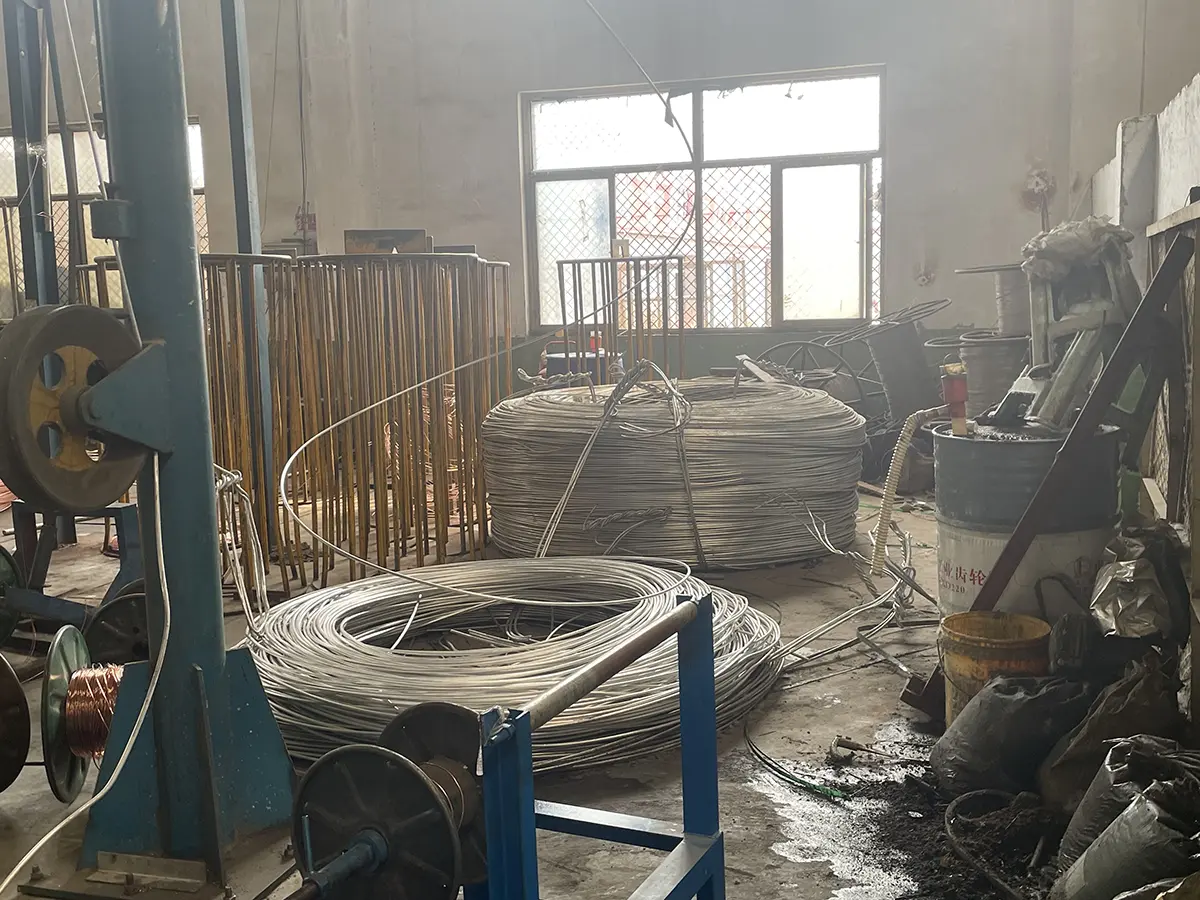

Qian Cheng sản xuất cáp thông qua quá trình xử lý dây dẫn, ứng dụng lớp chống cháy, ép đùn cách điện và ép đùn vỏ bọc. Kiểm tra sản xuất có thể bao gồm điện trở dây dẫn, kiểm tra kích thước, hiệu suất cách điện và thử nghiệm hiệu suất cháy liên quan theo thông số kỹ thuật đã thỏa thuận.
Dây dẫn và vật liệu cách điện đến được kiểm tra theo yêu cầu sản xuất hiện hành trước khi xử lý. Điện trở của dây dẫn nhôm và tính nhất quán về kích thước là những điểm kiểm soát chất lượng quan trọng vì chúng ảnh hưởng trực tiếp đến hiệu suất điện và sự phù hợp của cáp thành phẩm.
Các thông số xử lý dây dẫn, ứng dụng lớp chống cháy và ép đùn được kiểm soát trong quá trình sản xuất. Độ dày lớp cách nhiệt và vỏ bọc được kiểm tra theo thông số kỹ thuật của sản phẩm để giảm sự khác biệt về kích thước giữa các lô sản xuất.
Hồ sơ sản xuất và kiểm tra có thể được liên kết với việc nhận dạng lô cáp và cuộn cáp có liên quan. Đối với các đơn đặt hàng kỹ thuật, các tài liệu kiểm tra, hồ sơ kiểm tra và thông tin cuộn cần thiết có thể được thỏa thuận trước khi sản xuất để hỗ trợ việc nộp và chấp nhận dự án.
Việc kiểm tra, lấy mẫu hoặc thử nghiệm có chứng kiến tại nhà máy của bên thứ ba có thể được sắp xếp khi đặc điểm kỹ thuật mua hàng yêu cầu. Phạm vi kiểm tra phải được xác nhận trước để có sẵn các mẫu, thiết bị kiểm tra và hồ sơ sản xuất liên quan.
Kết cấu chống cháy được thiết kế cho các mạch điện trong đó chức năng điện liên tục trong thời gian tiếp xúc với lửa xác định là một phần yêu cầu của dự án. Thời gian thử nghiệm cần thiết, nhiệt độ ngọn lửa, điều kiện cơ học và tiêu chí về tính toàn vẹn của mạch điện phải được xác nhận từ tiêu chuẩn áp dụng và thông số kỹ thuật của dự án.
Hiệu suất chống cháy liên quan đến việc hạn chế sự lan truyền ngọn lửa dọc theo cáp trong các điều kiện thử nghiệm xác định. IEC 60332 bao gồm các thử nghiệm trên cáp điện và cáp quang trong điều kiện cháy, bao gồm các phương pháp cháy lan theo chiều dọc đối với từng cáp và bố trí cáp nhóm.
Đối với các dự án có yêu cầu nghiệm thu về an toàn cháy nổ, báo cáo thử nghiệm áp dụng phải nêu rõ kết cấu cáp đã thử nghiệm, kích thước dây dẫn, phương pháp thử nghiệm và kết quả. Điều này hữu ích hơn cho việc xem xét kỹ thuật hơn là chỉ dựa vào các mô tả chung chung như khả năng chống cháy hoặc chống cháy.
Đối với cáp điện áp thấp cần duy trì tính toàn vẹn của mạch khi cháy, IEC 60331 cung cấp các phương pháp thử nghiệm trong các điều kiện cháy xác định. Các phần khác nhau của tiêu chuẩn này được áp dụng tùy theo đường kính cáp và cách bố trí thử nghiệm, do đó, phương pháp thử nghiệm chính xác phải phù hợp với yêu cầu của dự án và kết cấu cáp.

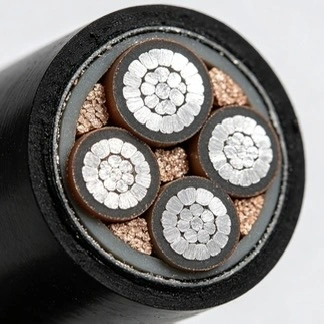

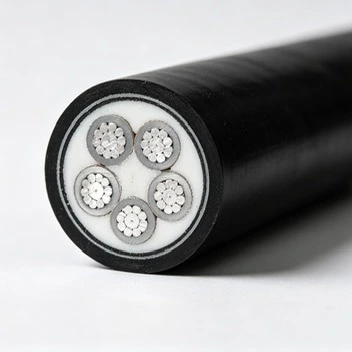

Cấu trúc cáp kết hợp giữa dây dẫn nhôm, lớp chống cháy, lớp cách điện và vỏ bọc bên ngoài. Mỗi lớp thực hiện một chức năng khác nhau, vì vậy việc lựa chọn nên xem xét kết cấu hoàn chỉnh thay vì chỉ riêng vật liệu dây dẫn.
Dây dẫn cung cấp đường dẫn điện cho mạch điện áp thấp. Diện tích mặt cắt ngang phải được lựa chọn theo dòng điện thiết kế, độ sụt áp cho phép, điều kiện lắp đặt và các yêu cầu về điện áp dụng.
Lớp chống cháy cung cấp khả năng bảo vệ nhiệt xung quanh dây dẫn trong thời gian tiếp xúc với lửa được chỉ định. Hiệu suất của nó được đánh giá thông qua thử nghiệm khả năng chống cháy hiện hành thay vì thông qua dữ liệu nhiệt độ hoạt động bình thường.
Lớp cách điện ngăn cách dây dẫn mang điện với các thành phần dẫn điện hoặc bên ngoài khác. Độ dày cách điện đồng đều rất quan trọng đối với tính toàn vẹn về điện và tính nhất quán về kích thước trong quá trình sản xuất.
Lớp vỏ bên ngoài giúp bảo vệ chống lại môi trường lắp đặt bên ngoài và góp phần nâng cao hiệu suất chống cháy của cáp. Khi cần lắp đặt ngoài trời, vật liệu vỏ bọc và khả năng chống chịu môi trường phải được xác nhận theo điều kiện tiếp xúc thực tế.
Cáp điện hạ thế chống cháy bằng nhôm PVC FR có thể được chỉ định cho các mạch điện áp thấp được chọn trong bệnh viện, trường học, trung tâm mua sắm, tòa nhà văn phòng và các cơ sở công cộng khác, nơi áp dụng các yêu cầu về hiệu suất chữa cháy. Các mạch điển hình có thể bao gồm nguồn điện khẩn cấp, thiết bị liên quan đến cháy và các tải điện áp thấp được chỉ định khác.
Các nhà máy công nghiệp, cơ sở sản xuất có thể sử dụng cáp hạ thế chống cháy cho các mạch điện khẩn cấp hoặc thiết yếu được lựa chọn. Kích thước cáp phải được xác định từ tải thiết bị, dòng điện khởi động, cách bố trí lắp đặt và giới hạn sụt áp cần thiết.
Cáp có thể được xem xét cho các dự án cải tạo và phân phối điện áp thấp trong đó dây dẫn bằng nhôm phù hợp với thiết kế điện và các yêu cầu về hiệu suất cháy được chỉ định. Việc lắp đặt có thể bao gồm khay cáp, rãnh hoặc các hệ thống định tuyến được bảo vệ khác tùy thuộc vào dự án.
Các tuyến cáp ngầm yêu cầu phải xem xét độ ẩm, hư hỏng cơ học, ăn mòn, thoát nước và khả năng tiếp cận để bảo trì. Chôn trực tiếp chỉ nên được sử dụng khi kết cấu cáp và thông số kỹ thuật của dự án cho phép, với biện pháp bảo vệ bổ sung được áp dụng khi điều kiện địa điểm yêu cầu.
Trước khi lắp đặt khay hoặc lắp đặt theo chiều dọc, các kỹ sư nên xác minh trọng lượng cáp, yêu cầu uốn, khoảng cách hỗ trợ, tản nhiệt và số lượng mạch được lắp đặt cùng nhau. Dây dẫn nhôm có thể hữu ích khi trọng lượng cáp là yếu tố quan trọng khi lắp đặt nhưng kích thước điện vẫn là yếu tố lựa chọn chính.
Diện tích mặt cắt phải được chọn theo dòng điện thiết kế và kiểm tra độ sụt điện áp cho phép, điều kiện lắp đặt, nhiệt độ môi trường và nhóm cáp. Các giá trị độ khuếch đại trong bảng phải được diễn giải cùng với các điều kiện lắp đặt dự án thực tế thay vì được sử dụng làm giá trị trường chung.
Khả năng chống cháy và chống cháy phải được quy định riêng trong tài liệu mua hàng. Nếu một dự án yêu cầu vận hành mạch điện liên tục trong khi cháy thì phải nêu rõ phương pháp và thời gian thử nghiệm tính toàn vẹn của lửa được yêu cầu. Nếu dự án chỉ yêu cầu hạn chế sự lan truyền của ngọn lửa thì phải xác định thử nghiệm khả năng chống cháy có thể áp dụng được.
Việc lắp đặt trong nhà, ngoài trời, dưới lòng đất và khay cáp có thể đặt ra các yêu cầu khác nhau đối với lớp vỏ bên ngoài và hệ thống lắp đặt hỗ trợ. Đối với các dự án có độ ẩm, tiếp xúc với hóa chất, ánh nắng gay gắt hoặc rủi ro cơ học cao, cần xem xét lại các điều kiện lắp đặt trước khi hoàn thiện việc xây dựng cáp.
Đối với các đơn đặt hàng xuất khẩu và cơ sở hạ tầng, thông số kỹ thuật mua hàng có thể xác định điện trở dây dẫn, kích thước cách điện, điện áp thử nghiệm, thử nghiệm hiệu suất cháy, phạm vi kiểm tra và các yêu cầu về tài liệu. Việc thống nhất các hạng mục này trước khi sản xuất giúp tránh được sự khác biệt giữa hồ sơ mua sắm và tiêu chí nghiệm thu cuối cùng.
Để báo giá hoặc đánh giá kỹ thuật, khách hàng có thể cung cấp điện áp định mức, tiết diện dây dẫn, chiều dài cáp yêu cầu, phương pháp lắp đặt, ứng dụng dự án và tiêu chuẩn áp dụng. Qian Cheng có thể xem xét các chi tiết này và xác nhận cấu trúc Cáp điện áp thấp chống cháy bằng nhôm PVC FR phù hợp cùng với các tài liệu kỹ thuật cần thiết.
Đối với các dự án liên quan đến mạch chống cháy, việc chỉ định phương pháp kiểm tra tính toàn vẹn khi cháy cần thiết, mức độ kiểm tra khả năng chống cháy, yêu cầu về điện trở dây dẫn và quy trình kiểm tra trước khi sản xuất cũng rất hữu ích. Thông tin này cho phép các nhóm sản xuất và kiểm soát chất lượng làm việc dựa trên các thông số kỹ thuật đã xác định.

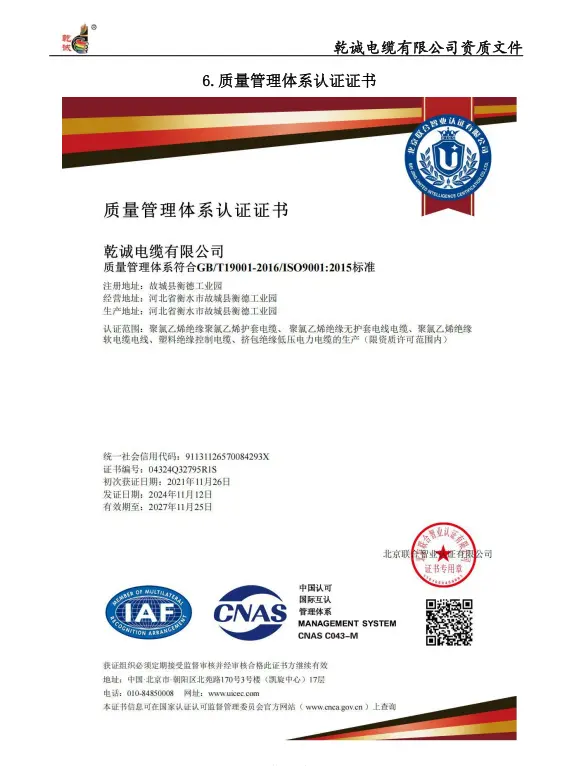

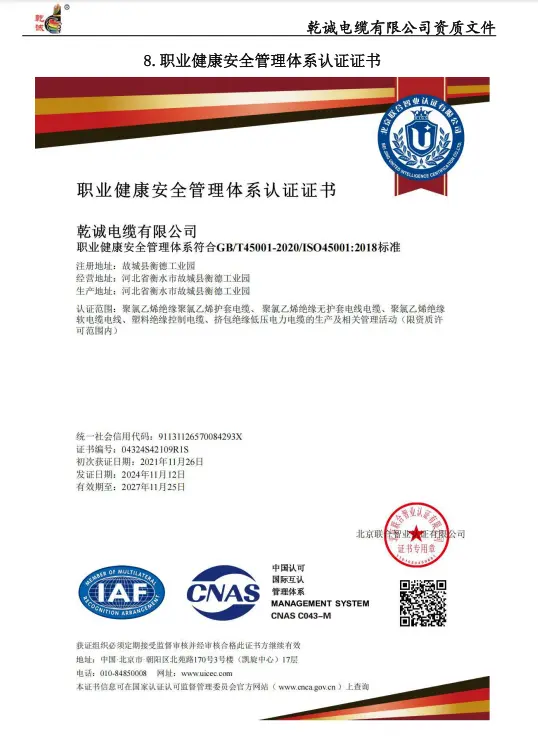

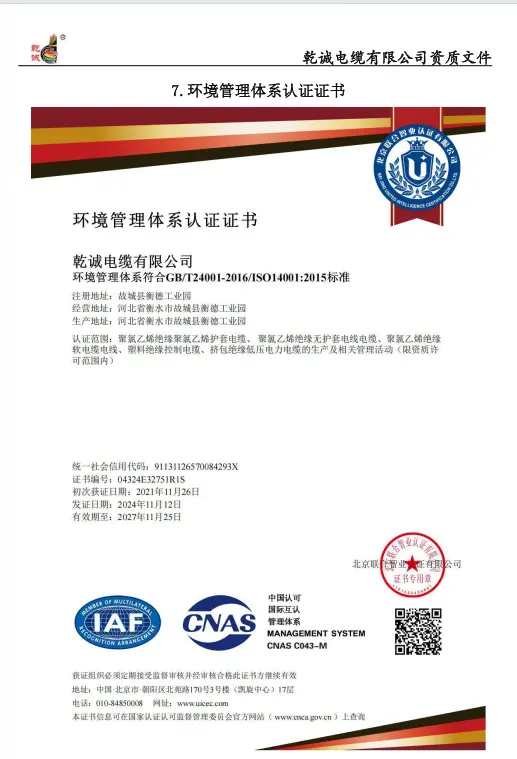

Nếu áp dụng cho dự án, Qian Cheng có thể cung cấp tài liệu liên quan đến hệ thống quản lý chất lượng, môi trường và an toàn-sức khỏe và nghề nghiệp, bao gồm các chứng chỉ ISO9001, ISO14001 và ISO45001.
Giấy phép sản xuất và tài liệu chứng nhận dành riêng cho sản phẩm có thể được cung cấp theo yêu cầu của sản phẩm, thị trường đích và dự án. Khách hàng nên xác nhận các chứng chỉ chính xác cần thiết để chấp nhận dự án hoặc quy định của địa phương trước khi đặt hàng.
Báo cáo thử nghiệm khả năng chống cháy và chống cháy có thể được cung cấp theo kết cấu đã được thử nghiệm và phương pháp thử nghiệm hiện hành. Để xem xét kỹ thuật, báo cáo phải được kiểm tra dựa trên kết cấu cáp được đặt hàng, kích thước dây dẫn và mức hiệu suất được yêu cầu.
Đối với các đơn đặt hàng ở nước ngoài, tài liệu kỹ thuật có thể bao gồm thông số kỹ thuật bằng tiếng Anh, hồ sơ kiểm tra, tài liệu nghiệm thu của nhà máy, thông tin đóng gói và hồ sơ truy xuất nguồn gốc lô khi được đưa vào hợp đồng mua bán.
Đáp: Chúng giải quyết các đặc điểm hiệu suất chữa cháy khác nhau. Cáp chống cháy được thiết kế để hạn chế sự lan truyền của ngọn lửa trong các điều kiện thử nghiệm xác định, trong khi cáp chống cháy được thiết kế để duy trì tính toàn vẹn của mạch điện trong khoảng thời gian xác định trong các điều kiện thử nghiệm cháy hiện hành. Hiệu suất cần thiết phải được nêu trong đặc điểm kỹ thuật của dự án.
Trả lời: Nhôm có thể giảm trọng lượng dây dẫn so với đồng ở cùng diện tích mặt cắt danh nghĩa. Do đó, nó có thể được xem xét cho các dự án trong đó trọng lượng cáp, xử lý lắp đặt và chi phí vật liệu là những yếu tố quan trọng. Kích thước dây dẫn vẫn phải được lựa chọn theo công suất hiện tại, độ sụt áp và các yêu cầu về điện áp dụng.
Trả lời: Lựa chọn nên xem xét dòng điện thiết kế, phương pháp lắp đặt, nhiệt độ môi trường, nhóm cáp, chiều dài mạch, sụt áp và điều kiện ngắn mạch. Các giá trị độ khuếch đại trong bảng cung cấp dữ liệu tham khảo nhưng lựa chọn cuối cùng phải được kiểm tra dựa trên cách bố trí lắp đặt thực tế.
Trả lời: Có thể xem xét đối với các mạch điện áp thấp mà dự án yêu cầu kết cấu chống cháy tương ứng. Đối với máy bơm chữa cháy, đèn chiếu sáng khẩn cấp hoặc thiết bị an toàn tính mạng khác, phải xác nhận thời lượng toàn vẹn của mạch điện yêu cầu và tiêu chuẩn hiện hành của địa phương hoặc dự án trước khi lựa chọn cáp.
Trả lời: Việc sử dụng ngoài trời phụ thuộc vào cấu trúc vỏ bọc, mức độ tiếp xúc với môi trường và phương pháp lắp đặt. Trường hợp cáp tiếp xúc lâu với ánh sáng mặt trời, độ ẩm, hóa chất hoặc hư hỏng cơ học, dự án cần quy định hệ thống lắp đặt và bảo vệ môi trường cần thiết.
Trả lời: Chỉ nên sử dụng phương pháp chôn trực tiếp khi được quy định kỹ thuật cáp và thiết kế dự án cho phép. Cần đánh giá độ ẩm của đất, sự ăn mòn, bảo vệ cơ học, khả năng thoát nước và các điều kiện sử dụng dự kiến trước khi lựa chọn chôn lấp trực tiếp. Ống dẫn hoặc các biện pháp bảo vệ khác có thể được yêu cầu trong môi trường đòi hỏi khắt khe.
Đ: Vâng. Việc kiểm tra, lấy mẫu và kiểm tra chứng kiến nhà máy có thể được sắp xếp theo kế hoạch kiểm tra đã thống nhất. Các hạng mục thử nghiệm được yêu cầu, phương pháp lấy mẫu, tài liệu và tiêu chí chấp nhận phải được xác nhận trước khi sản xuất.
Trả lời: Thông tin hữu ích bao gồm kích thước dây dẫn, chiều dài cáp, cấp điện áp, phương pháp lắp đặt, ứng dụng, quốc gia nơi đến, tiêu chuẩn áp dụng và mức hiệu suất chữa cháy được yêu cầu. Nếu thông số kỹ thuật của cáp chưa được hoàn thiện, tải dự án và các điều kiện lắp đặt có thể được cung cấp để đánh giá kỹ thuật ban đầu.
