Đối với các mạch điện hạ áp cần duy trì tính liên tục về điện trong các điều kiện cháy nổ quy định, Cáp điện hạ thế chống cháy Copper PVC FR sử dụng dây dẫn bằng đồng có lớp bảo vệ chống cháy mica và lớp cách điện và vỏ bọc PVC chống cháy. Việc xây dựng được thiết kế để phân phối điện khẩn cấp và các hệ thống lắp đặt khác trong đó tính toàn vẹn của mạch và kiểm soát lan truyền ngọn lửa đều được xem xét khi lựa chọn cáp.
|
Phần danh nghĩa (mm2) |
Số lượng dây dẫn tối thiểu |
Đường kính ngoài của dây dẫn (mm) |
Độ dày danh nghĩa của lớp cách nhiệt PVC /mm |
Đường kính ngoài gần đúng của vật liệu cách nhiệt/mm |
Điện trở dây dẫn tối đa ở 20oC (Ω/km) đồng |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5(B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5(B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6(B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Dây dẫn được làm từ đồng và có sẵn ở dạng rắn hoặc dạng sợi tùy theo kích thước dây dẫn được liệt kê. Kích thước dây dẫn và giá trị điện trở tối đa được cung cấp trong bảng kỹ thuật để tham khảo trong quá trình lựa chọn và kiểm tra sản phẩm.
Một lớp chống cháy dựa trên mica được kết hợp xung quanh dây dẫn cách điện để bảo vệ nhiệt trong thời gian tiếp xúc với lửa xác định. Chức năng của nó là giúp duy trì tính cách điện và tính toàn vẹn của mạch điện trong khoảng thời gian được chỉ định bởi thử nghiệm khả năng chống cháy hiện hành.
Lớp cách điện PVC cung cấp sự cách ly điện giữa dây dẫn đồng và các lớp bên ngoài. Độ dày cách điện thay đổi tùy theo kích thước dây dẫn, như thể hiện trong dữ liệu sản phẩm. Kiểm soát sản xuất tập trung vào phạm vi cách điện nhất quán và các đặc tính điện cần thiết.
Lớp vỏ bên ngoài cung cấp sự bảo vệ cơ học và góp phần mang lại hiệu quả chống cháy. Khi lắp đặt ngoài trời, khay hoặc rãnh, cần xem xét các điều kiện môi trường thực tế, bao gồm nhiệt độ, độ ẩm, tiếp xúc với tia cực tím và tải trọng cơ học.
Cáp điện hạ thế chống cháy PVC FR đồng sử dụng các lớp chức năng riêng biệt để truyền dòng điện, cách điện, chống cháy và bảo vệ bên ngoài. Cấu trúc này cho phép đánh giá cáp theo các yêu cầu cụ thể về điện và hiệu suất chữa cháy của dự án.

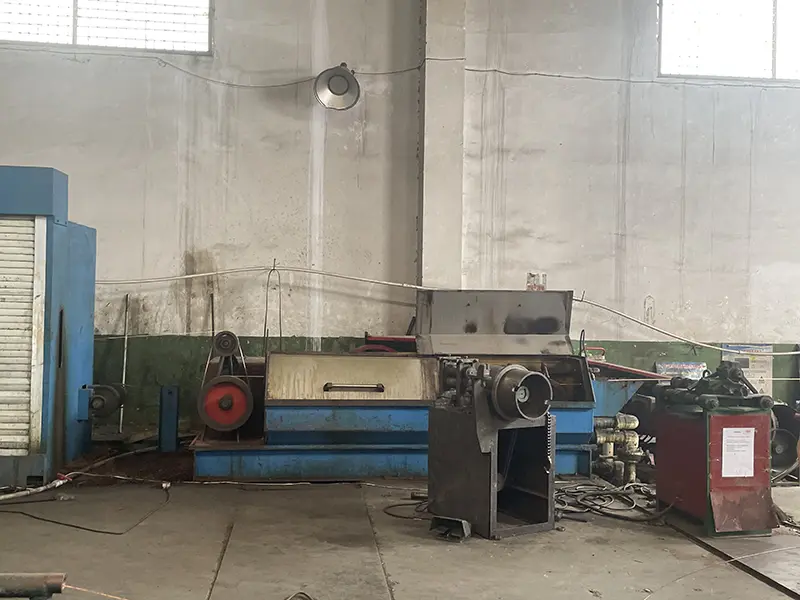

Các thanh đồng được xử lý thông qua thiết bị kéo dây để thu được dây dẫn có đường kính và tính chất điện theo yêu cầu. Các yêu cầu về điện trở và kích thước của dây dẫn được kiểm soát trong quá trình sản xuất theo thông số kỹ thuật đã đặt hàng.
Ủ liên tục được sử dụng khi cần thiết để điều chỉnh tính linh hoạt của dây dẫn và giảm căng thẳng bên trong sau khi kéo. Nhiệt độ xử lý và điều kiện đường dây được kiểm soát theo thông số kỹ thuật của dây dẫn thay vì được coi là một giá trị cố định chung cho mọi kết cấu cáp.
Đối với dây dẫn bị mắc kẹt, các dây riêng lẻ được tạo thành cấu trúc dây dẫn được chỉ định. Quá trình bện dây kiểm soát chiều dài lớp và hình dạng dây dẫn để cung cấp mặt cắt ngang nhất quán cho quá trình xử lý lớp cách nhiệt và chống cháy tiếp theo.
Băng mica chống cháy được dán xung quanh dây dẫn hoặc lõi cách điện bằng cách sử dụng lực căng và chồng lên nhau có kiểm soát. Độ che phủ nhất quán rất quan trọng vì các khoảng trống hoặc các phần bị hư hỏng có thể ảnh hưởng đến lớp chống cháy trong quá trình thử nghiệm tiếp theo.
Lớp cách điện PVC được ép xung quanh dây dẫn đã chuẩn bị sẵn. Kiểm soát đường dây bao gồm kích thước cách điện, tình trạng bề mặt và tính toàn vẹn về điện. Khi được chỉ định, thử nghiệm tia lửa trực tuyến có thể được sử dụng để xác định các khuyết tật cách điện trong quá trình ép đùn.
Thử nghiệm tia lửa trực tuyến cung cấp khả năng giám sát liên tục tính toàn vẹn của lớp cách điện trong quá trình ép đùn. Các phần bị lỗi có thể được xác định và đánh dấu để kiểm tra thêm trước khi cáp chuyển sang các công đoạn sản xuất sau.
Đối với các kết cấu cáp hiện hành, vật liệu lấp đầy được sử dụng để duy trì hình dạng bên trong dự định và hỗ trợ kết cấu chống cháy cần thiết. Quá trình đi cáp được kiểm soát để giữ kích thước cáp hoàn thiện trong phạm vi được chỉ định.
Lớp vỏ ngoài PVC chống cháy được ép đùn trên cụm cáp để bảo vệ cơ học và môi trường. Kích thước vỏ bọc, tình trạng bề mặt và đường kính ngoài hoàn thiện được kiểm tra theo thông số kỹ thuật của sản phẩm.
Trước khi gửi đi, cáp hoàn thiện có thể được kiểm tra kích thước, điện trở dây dẫn, tính toàn vẹn cách điện, khả năng chịu điện áp và các yêu cầu về hiệu suất cháy hiện hành. Hồ sơ kiểm tra được lưu giữ theo yêu cầu sản xuất và đặt hàng.
Các thanh đồng, băng chống cháy mica và vật liệu PVC đầu vào đều được kiểm tra theo yêu cầu về vật liệu và thông số kỹ thuật sản xuất trước khi sử dụng. Hồ sơ kiểm tra đầu vào có liên quan có thể được lưu giữ như một phần của việc kiểm soát lô.
Kiểm tra sản xuất bao gồm kích thước dây dẫn, độ đùn cách điện, bọc băng mica, hình dạng cáp và các thông số quy trình khác liên quan đến cấu trúc sản phẩm. Kiểm tra điện được thực hiện ở các giai đoạn được quy định bởi quy trình sản xuất và kiểm soát chất lượng.
Thử nghiệm cáp thành phẩm có thể bao gồm thử nghiệm khả năng chống cháy, thử nghiệm khả năng chống cháy, thử nghiệm khả năng chịu điện áp tần số nguồn và thử nghiệm khả năng cách điện theo yêu cầu của dự án và thông số kỹ thuật hiện hành của sản phẩm. Các điều kiện và kết quả thử nghiệm đã được xác minh phải được tham chiếu từ hồ sơ thử nghiệm tương ứng.
Thông tin sản xuất và kiểm tra có thể được liên kết với lô hoặc cuộn cáp có liên quan. Khi cần thiết để chấp nhận dự án, hồ sơ kiểm tra hỗ trợ và thông tin truy xuất nguồn gốc có thể được cung cấp theo phạm vi tài liệu đã thỏa thuận.
Lớp chống cháy mica nhằm mục đích giúp duy trì tính toàn vẹn của mạch khi cáp phải chịu các điều kiện cháy quy định. Thời gian chống cháy là kết quả thử nghiệm chứ không phải là bảo đảm vận hành chung, do đó, phương pháp thử nghiệm, nhiệt độ, thời gian và tiêu chí chấp nhận áp dụng phải được xác nhận cho từng dự án.
Khả năng chống cháy và chống cháy mô tả các đặc tính cáp khác nhau. Hiệu suất chống cháy liên quan đến việc hạn chế sự lan truyền của ngọn lửa trong một thử nghiệm xác định, trong khi khả năng chống cháy liên quan đến việc duy trì chức năng mạch điện trong một khoảng thời gian xác định trong điều kiện tiếp xúc với lửa xác định. Cả hai yêu cầu cần được đánh giá riêng biệt trong quá trình lựa chọn cáp.
Chất cách điện PVC cung cấp hàng rào điện chính xung quanh dây dẫn. Độ dày cách điện đồng đều và kiểm tra điện rất quan trọng để duy trì tính toàn vẹn cách điện trong quá trình sử dụng bình thường. Điện áp thử nghiệm và phương pháp kiểm tra cần thiết phải tuân theo thông số kỹ thuật của sản phẩm và tiêu chuẩn hiện hành.
Do đó, Cáp điện hạ thế chống cháy bằng đồng PVC FR được chọn không chỉ theo kích thước dây dẫn mà còn theo mức hiệu suất cháy cần thiết, môi trường lắp đặt, dòng tải, yêu cầu sụt áp và các tiêu chuẩn điện hiện hành.
Cáp này có thể được chỉ định cho các mạch điện hạ áp phục vụ chiếu sáng khẩn cấp, máy bơm chữa cháy, thiết bị báo động và các tải an toàn cháy nổ khác khi dự án yêu cầu xây dựng cáp chống cháy. Loại cáp cuối cùng phải tuân theo thiết kế tòa nhà và các yêu cầu hiện hành về an toàn cháy nổ.
Trong các nhà máy công nghiệp, cáp có thể được sử dụng cho các mạch điện ở những khu vực có đặc tính chống cháy và chống cháy là một phần của thiết kế điện. Việc bố trí khay cáp, nhiệt độ môi trường, nhóm và bảo vệ cơ học cần được xem xét trong quá trình lắp đặt.
Cáp có thể được sử dụng trong các dự án phân phối điện và rãnh cáp đô thị nơi việc xây dựng cáp phù hợp với điều kiện môi trường địa phương. Cần xem xét độ ẩm, nhiệt độ, tải trọng cơ học và điều kiện thoát nước trước khi lựa chọn phương pháp lắp đặt.
Máng cáp trong nhà, lắp đặt trên cao ngoài trời và rãnh cáp có thể được xem xét tùy theo yêu cầu của dự án và kết cấu cáp. Việc ngâm dưới nước lâu dài không được khuyến khích cho sản phẩm này trừ khi có chỉ định công trình được thiết kế đặc biệt để tiếp xúc với nước liên tục.
Đối với cáp có lớp cách điện PVC, vỏ bọc PVC hoặc vỏ bọc chống cháy không chứa halogen, nhiệt độ lắp đặt xung quanh không được thấp hơn 0oC. Quy trình lắp đặt cũng phải tính đến việc xử lý cáp và điều kiện môi trường tại nơi làm việc.
|
Mục |
Cáp lõi đơn |
|
Cáp đa lõi |
|
|
|
không bọc thép |
bọc thép |
không bọc thép |
bọc thép |
|
Bán kính uốn tối thiểu trong quá trình lắp đặt |
20D |
15D |
15D |
12D |
|
Bán kính uốn tối thiểu gần các hộp kết nối và thiết bị đầu cuối (sự uốn cong phải được kiểm soát cẩn thận, ví dụ: bằng cách tạo các tấm dẫn hướng) |
15D |
12D |
12D |
10D |
Sau khi hoàn thành việc đặt cáp, thử nghiệm khả năng chịu điện áp phải được thực hiện trong 15 phút ở điện áp thử nghiệm 3,5 kV.
Để đánh giá dự án, Qian Cheng có thể cung cấp thông số kỹ thuật của sản phẩm, hồ sơ kiểm tra tại nhà máy có sẵn và các tài liệu hỗ trợ khác theo yêu cầu hợp đồng và xây dựng cáp đã đặt hàng. Khách hàng có thể gửi kích thước dây dẫn, chiều dài cáp, phương pháp lắp đặt, mức độ chống cháy cần thiết và các tiêu chuẩn áp dụng để xem xét kỹ thuật trước khi sản xuất.
Đối với các dự án ở nước ngoài, các yêu cầu về tài liệu có thể được xác nhận trước khi sản xuất để dữ liệu sản phẩm liên quan, hồ sơ kiểm tra và tài liệu thử nghiệm được chuẩn bị cùng với đơn đặt hàng. Tài liệu kỹ thuật bằng tiếng Anh có thể được cung cấp nếu có và áp dụng cho sản phẩm được chỉ định.
Trả lời: Khả năng chống cháy liên quan đến khả năng của cáp trong việc hạn chế sự lan truyền của ngọn lửa trong một thử nghiệm xác định. Khả năng chống cháy liên quan đến việc duy trì tính toàn vẹn của mạch trong một khoảng thời gian xác định trong các điều kiện cháy được chỉ định. Chúng là các yêu cầu hiệu suất riêng biệt và không được coi là các thuật ngữ có thể thay thế cho nhau.
Trả lời: Lớp mica tạo thành một phần của kết cấu chống cháy xung quanh dây dẫn hoặc lõi cách điện. Trong quá trình thử nghiệm cháy được chỉ định, nó giúp bảo vệ tính toàn vẹn của lớp cách điện và hỗ trợ trong thời gian thử nghiệm đã được xác minh.
Trả lời: Bảng kỹ thuật bao gồm cả cấu hình dây dẫn đặc và dây dẫn bện cho một số mặt cắt nhỏ nhất định, trong khi kích thước lớn hơn sử dụng cấu trúc dây dẫn bện. Cấu trúc dây dẫn phải được xác nhận theo mặt cắt yêu cầu và thông số kỹ thuật của sản phẩm.
Trả lời: Việc lựa chọn nên xem xét dòng điện tải, phương pháp lắp đặt, nhiệt độ môi trường, nhóm cáp, sụt áp và điều kiện ngắn mạch. Các kích thước và giá trị điện trở trong bảng cung cấp dữ liệu sản phẩm, trong khi kích thước cuối cùng phải tuân theo tiêu chuẩn thiết kế điện hiện hành.
A: Nhiệt độ môi trường lắp đặt tối thiểu được chỉ định là 0oC. Bán kính uốn tối thiểu là 20D đối với cáp một lõi không bọc thép, 15D đối với cáp một lõi bọc thép, 15D đối với cáp nhiều lõi không bọc thép và 12D đối với cáp nhiều lõi bọc thép. Các giá trị hạn chế hơn áp dụng gần các hộp kết nối và thiết bị đầu cuối như được liệt kê trong bảng cài đặt.
Trả lời: Theo yêu cầu lắp đặt được cung cấp, thử nghiệm khả năng chịu điện áp phải được thực hiện sau khi đặt ở điện áp 3,5 kV trong 15 phút. Quy trình thử nghiệm thực tế phải tuân theo thông số kỹ thuật hiện hành của dự án và các yêu cầu về an toàn điện.
Trả lời: Có thể cân nhắc lắp đặt ngoài trời và rãnh cáp khi kết cấu cáp phù hợp với nhiệt độ, độ ẩm, mức độ tiếp xúc với tia cực tím và các điều kiện cơ học thực tế. Ngâm dưới nước lâu dài không được khuyến khích cho sản phẩm này.
Trả lời: Tùy thuộc vào cấu hình sản phẩm và hợp đồng, tài liệu có sẵn có thể bao gồm thông số kỹ thuật của sản phẩm, hồ sơ kiểm tra tại nhà máy, kết quả kiểm tra khả năng chịu điện áp, báo cáo kiểm tra hiệu suất cháy và thông tin truy xuất nguồn gốc liên quan đến lô. Các tài liệu cần thiết phải được xác nhận trước khi sản xuất.
