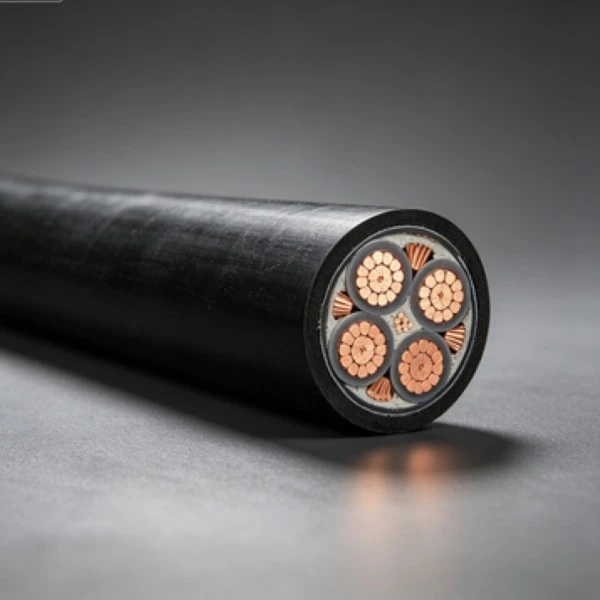

Cáp đồng hạ thế PVC là cấu trúc cáp điện hạ thế sử dụng ruột dẫn bằng đồng có lớp cách điện PVC. Qian Cheng sản xuất loại cáp này với nhiều kích cỡ và cấu hình dây dẫn khác nhau để phân phối điện trong tòa nhà, kết nối thiết bị và các mạch điện áp thấp cố định khác. Mặt cắt dây dẫn cần thiết, phương pháp lắp đặt, chiều dài cáp và môi trường vận hành phải được xác nhận trước khi sản xuất.
Qian Cheng có thể sắp xếp sản xuất theo mặt cắt dây dẫn, chiều dài cáp, số lượng và kết cấu cáp yêu cầu. Kích thước dây dẫn phổ biến bao gồm các ứng dụng từ mạch nhánh nhỏ đến phân phối điện áp thấp dòng điện cao hơn. Đối với các đơn đặt hàng dự án, các yêu cầu về thông số kỹ thuật, đóng gói, đánh dấu vỏ bọc và giao hàng có thể được xác nhận trước khi sản xuất.
Thông số kỹ thuật có sẵn có thể được lựa chọn theo kích thước dây dẫn và điều kiện lắp đặt cần thiết. Việc xác định nguồn cung cấp và vỏ bọc theo chiều dài có thể được thảo luận cho các dự án yêu cầu thông tin nhận dạng hoặc độ dài cáp cụ thể.

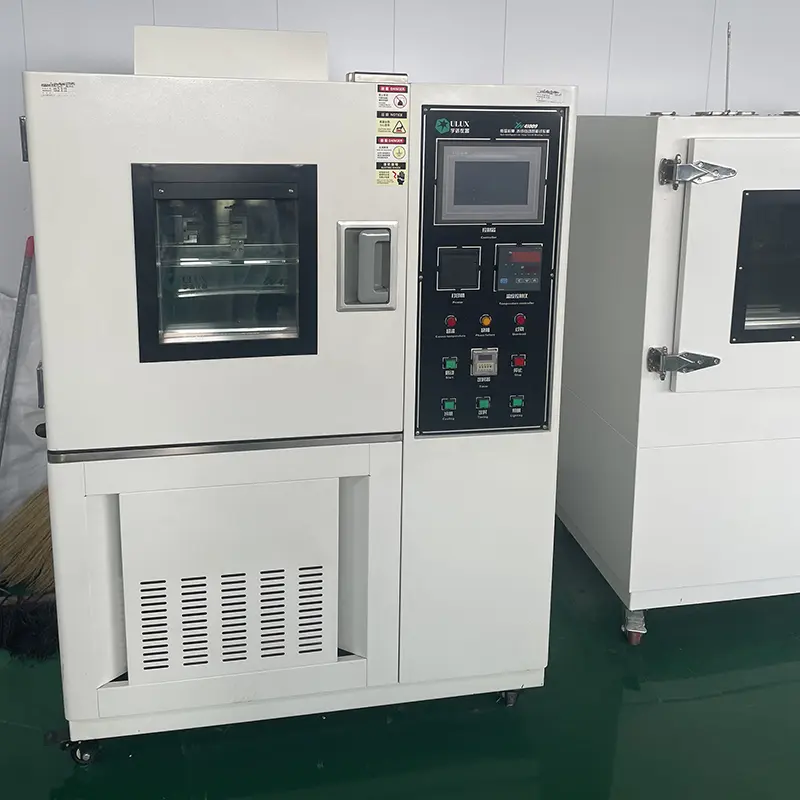

Cáp hoàn thiện có thể được kiểm tra về điện trở của dây dẫn, tình trạng cách điện, độ đồng nhất về kích thước và các yêu cầu áp dụng khác. Hồ sơ kiểm tra và tài liệu kỹ thuật có thể được cung cấp theo đặc điểm kỹ thuật của sản phẩm và yêu cầu của dự án.

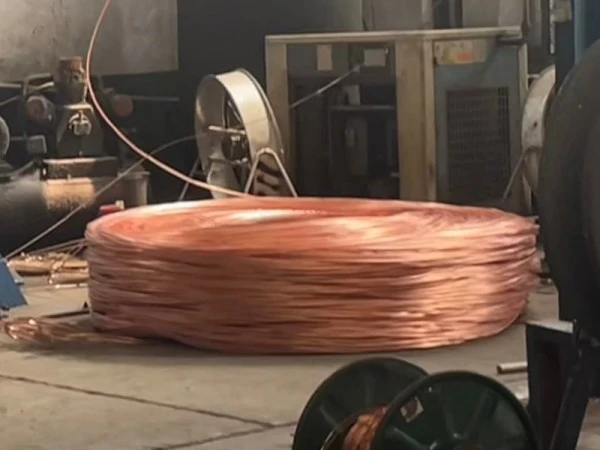

Kiểm soát sản xuất bao gồm xử lý dây dẫn, ép đùn cách điện PVC và kiểm tra cáp thành phẩm. Các kích thước chính như đường kính dây dẫn, độ dày cách điện và đường kính ngoài hoàn thiện được kiểm tra theo các yêu cầu kỹ thuật hiện hành để duy trì tính nhất quán giữa các lô sản xuất.
Kích thước và kết cấu dây dẫn phải phù hợp với tải dự kiến, mức điện áp, phương pháp lắp đặt, nhiệt độ môi trường và các điều kiện cơ học. Hệ thống dây điện cố định trong nhà, ống dẫn cáp, kết nối thiết bị và các ứng dụng điện áp thấp khác có thể yêu cầu các thông số kỹ thuật khác nhau ngay cả khi điện áp danh định giống nhau.
|
Phần danh nghĩa (mm²) |
Số lượng dây dẫn tối thiểu |
Đường kính ngoài của dây dẫn (mm) |
Độ dày danh nghĩa của lớp cách nhiệt PVC/mm |
Đường kính ngoài gần đúng của vật liệu cách nhiệt/mm |
Điện trở dây dẫn tối đa ở 20oC (Ω/km) đồng |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5(B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5(B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6(B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Dây dẫn đồng cung cấp đường dẫn dòng điện, trong khi lớp cách điện PVC ngăn cách dây dẫn với môi trường xung quanh. Khả năng mang dòng thực tế và nhiệt độ vận hành cho phép phụ thuộc vào kích thước dây dẫn, phương pháp lắp đặt, điều kiện môi trường xung quanh và thông số kỹ thuật cáp hiện hành.
Hợp chất PVC có thể mang lại đặc tính chống cháy tùy thuộc vào công thức vật liệu được chọn và tiêu chuẩn sản phẩm hiện hành. Trong trường hợp một dự án chỉ định phân loại chất chống cháy cụ thể, cấp yêu cầu phải được xác nhận dựa trên tài liệu kỹ thuật của cáp thay vì chỉ giả định từ vật liệu PVC.
Lớp cách nhiệt và vỏ bọc PVC giúp bảo vệ chống lại việc xử lý thông thường và tiếp xúc với môi trường gặp phải trong quá trình lắp đặt thích hợp. Trong quá trình thi công, cáp vẫn cần được bảo vệ khỏi lực kéo quá mức, cạnh sắc, dập, uốn cong vượt quá giới hạn quy định.
Cáp có thể được xem xét để lắp đặt điện áp thấp trong nhà và ngoài trời thông thường khi kết cấu PVC được chọn phù hợp với điều kiện môi trường. Cần đánh giá độ ẩm, nhiệt độ, ánh sáng mặt trời, sự tiếp xúc với hóa chất và tải trọng cơ học đối với việc lắp đặt bên ngoài các điều kiện đi dây thông thường của tòa nhà.
Kích thước dây dẫn chính xác, bảo vệ mạch và phương pháp lắp đặt rất quan trọng để vận hành an toàn. Việc lựa chọn cáp phải tính đến dòng tải dự kiến, độ sụt áp, nhiệt độ môi trường, điều kiện nhóm và phương pháp lắp đặt được phép. Việc lắp đặt ẩn cũng phải tuân theo mã điện hiện hành của địa phương.
Cáp điện hạ thế đồng PVC có thể được chỉ định cho các mạch điện áp thấp trong nhà, căn hộ và các tòa nhà khác, bao gồm các mạch nhánh chiếu sáng, ổ cắm và thiết bị. Loại ống dẫn, kích thước dây dẫn và điều kiện lắp đặt phải được xác nhận theo thiết kế điện.
Các ứng dụng điển hình bao gồm cửa hàng, văn phòng, khách sạn, trường học, bệnh viện và các tòa nhà thương mại hoặc công cộng khác, nơi cần có mạch điện hạ thế. Thông số kỹ thuật của cáp phải phù hợp với tải mạch, phương pháp định tuyến và các yêu cầu về điện cục bộ.
Cáp có thể được sử dụng cho các mạch điện áp thấp tạm thời hoặc cố định thích hợp tại các công trường xây dựng, các tòa nhà đúc sẵn và các cơ sở tại công trường. Khi cáp tiếp xúc với chuyển động, va đập hoặc kéo lặp đi lặp lại, thay vào đó nên xem xét kết cấu dành riêng cho dịch vụ linh hoạt.
Các mạch điện áp thấp trong nhà xưởng, nhà kho, cơ sở hậu cần và các môi trường công nghiệp nhẹ khác có thể sử dụng loại cáp này để chiếu sáng, kết nối thiết bị và phân phối điện. Cần xem xét lại khả năng tiếp xúc với bụi, nhiệt độ, dầu và hóa chất khi xác định phương pháp lắp đặt và vỏ bọc thích hợp.
Các ứng dụng có thể bao gồm các tòa nhà ở nông thôn, cơ sở nông nghiệp, chiếu sáng trang trại và cơ sở hạ tầng điện áp thấp khác. Các vị trí ngoài trời hoặc ẩm ướt cần chú ý đến việc bảo vệ khỏi độ ẩm, tiếp xúc với tia cực tím, bảo vệ cơ học và phương pháp lắp đặt áp dụng.
Cáp có thể được sử dụng trong các mạch điện áp thấp phù hợp để chiếu sáng, thiết bị giám sát và các cơ sở điện hỗ trợ trong cộng đồng, khu vực đỗ xe, công viên và các môi trường thành phố khác. Thông số kỹ thuật đã chọn phải tương ứng với điều kiện môi trường và định tuyến thực tế.

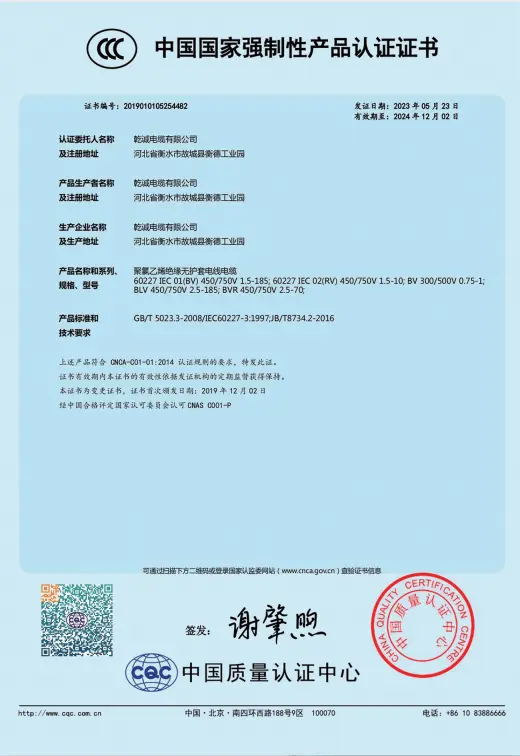

Đối với các dự án ở nước ngoài, việc xây dựng và tài liệu cáp phải được kiểm tra theo các tiêu chuẩn điện và yêu cầu chứng nhận áp dụng tại thị trường đích. Kích thước dây dẫn, định mức điện áp, đặc tính cách điện và vỏ bọc, tài liệu đóng gói, đánh dấu và kiểm tra có thể được xác nhận trước khi vận chuyển.
Cáp cũng có thể được xem xét để kết nối thiết bị điện áp thấp, mạch nhánh và hệ thống điện hỗ trợ phù hợp. Các ứng dụng liên quan đến chuyển động liên tục, ứng suất cơ học cao, nhiệt độ cao hoặc các yêu cầu về hiệu suất chữa cháy chuyên dụng có thể yêu cầu kết cấu cáp khác.
Trả lời: Mặt cắt dây dẫn phải được chọn theo dòng tải dự kiến, độ sụt áp cho phép, phương pháp lắp đặt, nhiệt độ môi trường và chiều dài mạch. Các giá trị được liệt kê trong bảng kỹ thuật cung cấp dữ liệu về kích thước dây dẫn và điện trở, nhưng không nên sử dụng chúng một mình để xác định dòng điện cho phép cho một hệ thống lắp đặt cụ thể.
Trả lời: Bảng kỹ thuật bao gồm cả kết cấu rắn và kết cấu bện cho một số kích thước dây dẫn nhỏ hơn, chẳng hạn như 1,5 mm2, 2,5 mm2, 4 mm2 và 6 mm2. Việc xây dựng phù hợp phụ thuộc vào độ linh hoạt cần thiết, phương pháp lắp đặt và thông số kỹ thuật hiện hành.
Trả lời: Các hạng mục kiểm tra điển hình có thể bao gồm điện trở DC của dây dẫn, tình trạng cách điện, đo kích thước và thử nghiệm khả năng chịu điện áp theo tiêu chuẩn sản phẩm hiện hành và thông số kỹ thuật mua hàng. Nếu một dự án yêu cầu báo cáo kiểm tra hoặc hồ sơ kiểm tra cụ thể, những yêu cầu này phải được xác nhận trước khi sản xuất.
Trả lời: Các đơn đặt hàng ở nước ngoài có thể được xem xét theo các yêu cầu về điện áp, tiêu chuẩn cáp, nhãn hiệu, đóng gói và tài liệu của thị trường đích. Cần phải quy định trước tiêu chuẩn áp dụng vì các yêu cầu về cáp hạ thế ở mỗi thị trường là khác nhau.
Trả lời: Chiều dài cáp, dấu hiệu nhận dạng và bao bì có thể được thảo luận theo thông số kỹ thuật sản xuất và số lượng đặt hàng. Đối với các yêu cầu tùy chỉnh, thông tin đánh dấu bắt buộc, dung sai độ dài, phương pháp đóng gói và số lượng giao hàng phải được xác nhận trước khi sản xuất.
Trả lời: Cung cấp mặt cắt dây dẫn cần thiết, kết cấu cáp, định mức điện áp, tổng chiều dài, số lượng đặt hàng, ứng dụng, phương pháp lắp đặt và điểm đến giao hàng. Đối với các đơn đặt hàng dự án, cũng phải bao gồm tiêu chuẩn bắt buộc, tài liệu kiểm tra, nhãn mác vỏ bọc và thông số kỹ thuật đóng gói.
Trả lời: Cấu trúc cáp điện hạ thế PVC tiêu chuẩn thường được lựa chọn theo phương pháp lắp đặt được chỉ định. Trong trường hợp cáp sẽ bị kéo liên tục, uốn cong hoặc xoắn nhiều lần, nên xem xét sử dụng cáp mềm được xếp hạng dành riêng cho dịch vụ di động.
Trả lời: Xác nhận kiểu cáp, kích thước dây dẫn, định mức điện áp, chiều dài cáp và tiêu chuẩn áp dụng so với thông số kỹ thuật của dự án. Trong quá trình lắp đặt, hãy tuân thủ bán kính uốn và điều kiện kéo cần thiết, đồng thời bảo vệ cáp khỏi lực cơ học quá mức, cạnh sắc và tiếp xúc với môi trường không phù hợp.
Để báo giá Cáp điện hạ thế bằng đồng PVC, hãy cung cấp kích thước dây dẫn, cấp điện áp, số lượng, chiều dài cáp, phương pháp lắp đặt và điểm đến theo yêu cầu. Qian Cheng có thể xem xét thông số kỹ thuật và xác nhận các yêu cầu về tài liệu và sản xuất hiện hành trước khi đặt hàng.
