Cáp điện hạ thế Qianchen Copper XLPE LSZH được thiết kế để phân phối điện áp thấp trong các tòa nhà và cơ sở hạ tầng, nơi được chỉ định xây dựng cáp giảm khói và không chứa halogen. Nó có thể được sử dụng trong các cơ sở tàu điện ngầm, bệnh viện, tòa nhà văn phòng, đường hầm tiện ích và các khu vực khép kín khác, với kích thước dây dẫn được chọn theo tải yêu cầu, phương pháp lắp đặt và thông số kỹ thuật của dự án.
|
Tiết diện danh nghĩa của dây dẫn (mm2) |
Số lượng dây dẫn tối thiểu |
Đường kính ngoài của dây dẫn (mm) |
Độ dày cách điện XLPE danh nghĩa (mm) |
Đường kính ngoài cách nhiệt gần đúng (mm) |
Tối đa. Điện trở dây dẫn ở 20oC Đồng (Ω/km) |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Cáp đồng hạ thế XLPE LSZH sử dụng vật liệu cách điện XLPE để cách ly điện giữa dây dẫn và các bộ phận cáp xung quanh. XLPE cung cấp nhiệt độ hoạt động bình thường cao hơn so với vật liệu cách nhiệt PVC thông thường và thường được lựa chọn khi yêu cầu hiệu suất nhiệt, độ ổn định cách điện và độ tin cậy điện lâu dài. Giới hạn hoạt động thực tế phải tuân theo tiêu chuẩn cáp hiện hành và thông số kỹ thuật của dự án.
Cấu trúc LSZH dành cho việc lắp đặt ở những nơi cần kiểm soát việc tạo khói và các sản phẩm đốt có chứa halogen. Mật độ khói và khí axit halogen là các đặc tính hiệu suất riêng biệt và cần được xác minh theo các tiêu chuẩn thử nghiệm hiện hành và yêu cầu của dự án. IEC 61034 đề cập đến phép đo phát thải khói, trong khi IEC 60754-1 quy định phương pháp xác định hàm lượng khí axit halogen.
Cáp sử dụng dây dẫn bằng đồng để truyền tải điện áp thấp. Điện trở dây dẫn là thông số quan trọng để đánh giá sụt áp và tổn thất vận hành, trong khi mặt cắt dây dẫn phải được chọn theo khả năng mang dòng, điều kiện lắp đặt, nhiệt độ môi trường, nhóm và độ sụt áp cho phép.
Các kích thước dây dẫn có sẵn trong bảng kỹ thuật bao gồm các yêu cầu điều khiển nhỏ và mạch nhánh cũng như các ứng dụng phân phối điện áp thấp lớn hơn. Lựa chọn cuối cùng nên xem xét tải được kết nối, chiều dài mạch, phương pháp lắp đặt, điều kiện ngắn mạch và các yêu cầu điện cục bộ hiện hành thay vì chỉ tiết diện dây dẫn.

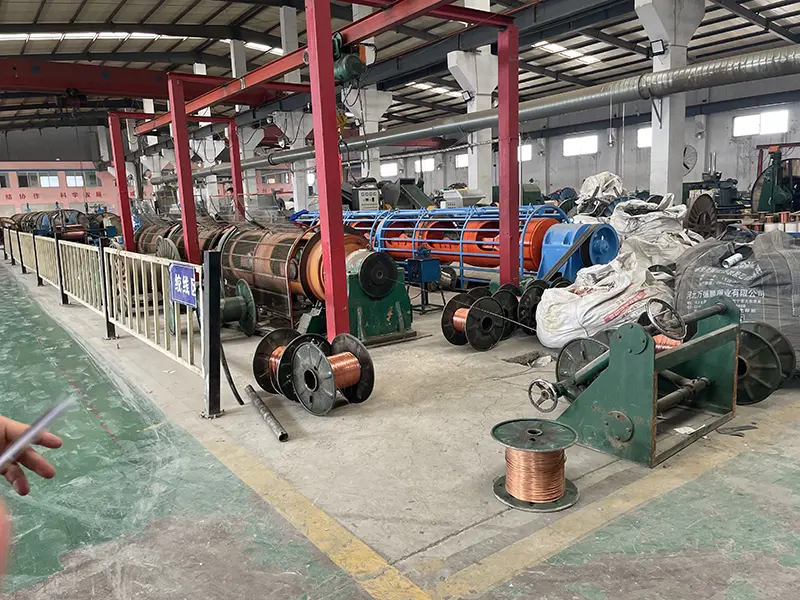

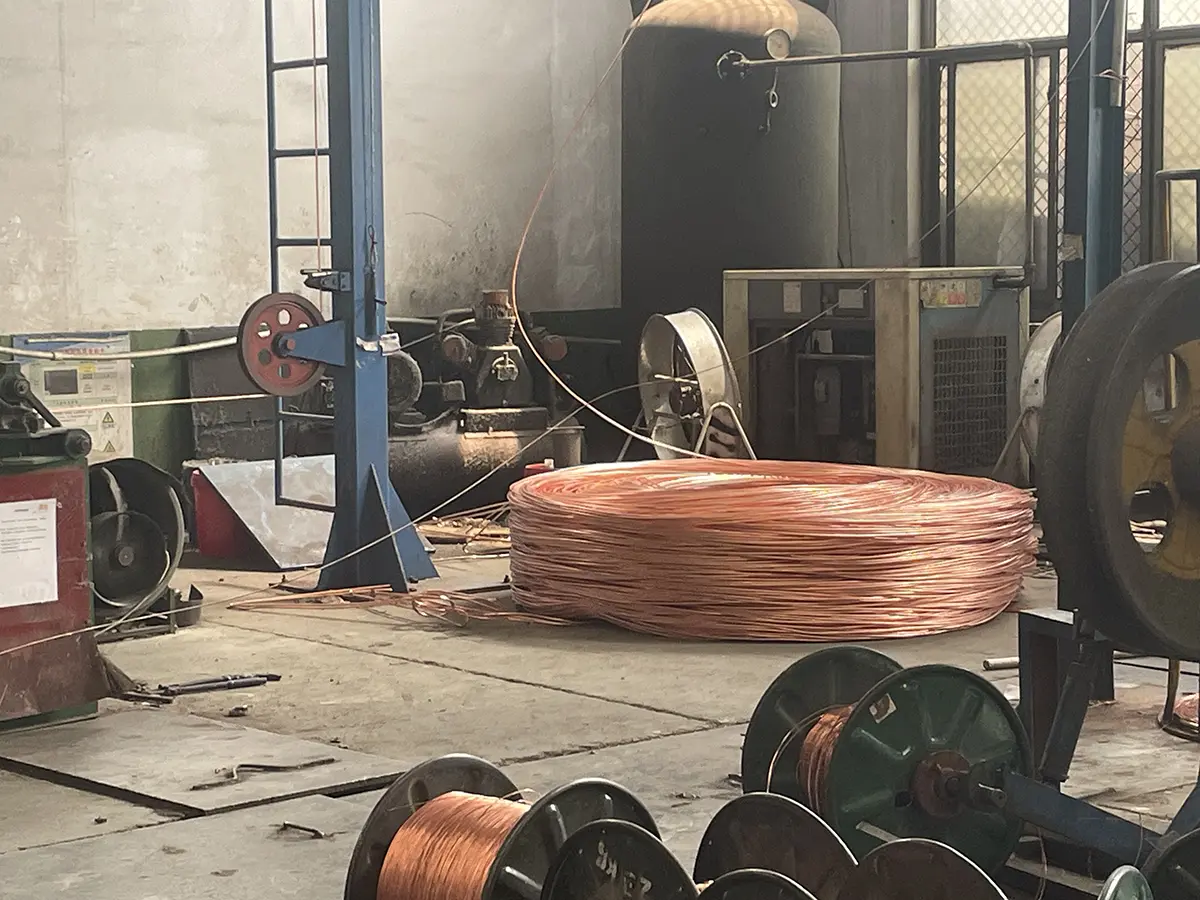

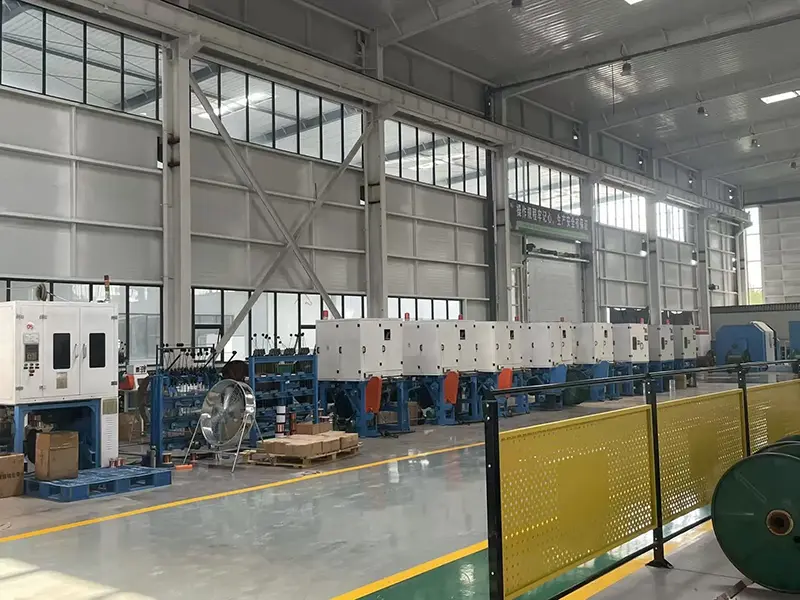

Qian Cheng vận hành các cơ sở sản xuất của riêng mình với thiết bị kiểm tra và ép đùn cáp để sản xuất và kiểm soát chất lượng thường xuyên. Hồ sơ sản xuất, kiểm tra nguyên liệu thô và kết quả kiểm tra liên quan đến điện hoặc đốt cháy có thể được lưu giữ theo yêu cầu tài liệu của dự án. Đối với các dự án cần xác minh bổ sung, có thể sắp xếp các chuyến thăm nhà máy và lấy mẫu của bên thứ ba tùy theo điều kiện của dự án.
Vật liệu dẫn điện, hợp chất cách điện, vật liệu vỏ bọc, kích thước dây dẫn và độ dày cách điện được kiểm soát trong quá trình sản xuất theo thông số kỹ thuật hiện hành. Kiểm tra kích thước và kiểm tra điện cung cấp các điểm kiểm tra thực tế trước khi cáp hoàn thiện được xuất xưởng để giao hàng.
Tài liệu cấp lô có thể được sử dụng để kết nối cáp thành phẩm với hồ sơ sản xuất và kiểm tra của nó. Trong trường hợp tài liệu dự án yêu cầu nhận dạng cuộn, báo cáo thử nghiệm hoặc hồ sơ vật liệu, thông tin cần thiết có thể được chuẩn bị cùng với lô hàng.
Đối với các dự án xuất khẩu và cơ sở hạ tầng có yêu cầu kiểm soát chất lượng độc lập, việc kiểm tra hoặc lấy mẫu của bên thứ ba có thể được phối hợp trước khi vận chuyển. Phạm vi kiểm tra có thể được xác định theo thông số kỹ thuật mua hàng, tiêu chuẩn áp dụng và yêu cầu chấp nhận.
Trong trường hợp thử nghiệm IEC 60332 được quy định, kết cấu cáp liên quan có thể được đánh giá về khả năng lan truyền ngọn lửa theo phần áp dụng của bộ tiêu chuẩn IEC 60332. Mức độ thử nghiệm chính xác phải được xác nhận theo thông số kỹ thuật của dự án vì các kết cấu cáp và bố trí lắp đặt khác nhau có thể yêu cầu các phương pháp thử nghiệm khác nhau.
Hiệu suất ít khói đặc biệt phù hợp ở những khu vực kín, nơi khói có thể ảnh hưởng đến tầm nhìn, khả năng sơ tán và khả năng tiếp cận dịch vụ cứu hỏa. IEC 61034 cung cấp các phương pháp thử nghiệm để đo mật độ khói trong các điều kiện đốt xác định, vì vậy tài liệu dự án phải xác định phương pháp thử nghiệm cần thiết và mức độ chấp nhận thay vì chỉ dựa vào thuật ngữ "ít khói".
Đối với các dự án chỉ định vật liệu không chứa halogen, các yêu cầu về kết cấu cáp và thử nghiệm vật liệu có liên quan phải được xác nhận trước khi sản xuất. IEC 60754-1 đề cập đến việc xác định khí axit halogen sinh ra từ vật liệu cáp trong quá trình đốt cháy, cung cấp một điểm xác minh riêng biệt với việc kiểm tra độ lan truyền của ngọn lửa và mật độ khói.
Cáp điện áp thấp XLPE LSZH bằng đồng có thể được chỉ định cho các mạch phân phối điện áp thấp trong ga tàu điện ngầm, tòa nhà vận chuyển đường sắt, sân ga, khu dịch vụ và cơ sở hạ tầng khép kín khác, nơi tài liệu dự án yêu cầu xây dựng cáp ít khói và không halogen.
Các ứng dụng có thể bao gồm các mạch phân phối điện phục vụ các phường, khu vực điều hành, khoa cấp cứu, khu vực công cộng và các cơ sở hỗ trợ. Việc lựa chọn cáp phải tuân theo các yêu cầu về thiết kế điện, thông số kỹ thuật an toàn cháy nổ và lắp đặt của tòa nhà.
Cáp phù hợp để phân phối điện áp thấp trong các tòa nhà văn phòng, trung tâm mua sắm, trường học, cơ sở triển lãm và các tòa nhà công cộng khác, nơi các yêu cầu về khói và sản phẩm cháy là một phần của thông số kỹ thuật điện.
Các ứng dụng điển hình bao gồm khu vực đỗ xe ngầm, đường hầm tiện ích, phòng thiết bị và cơ sở hạ tầng dịch vụ khép kín khác. Thiết kế lắp đặt phải tính đến việc phân nhóm cáp, tản nhiệt, bảo vệ cơ học và khả năng tiếp cận để bảo trì.
Sân bay, cơ sở đường sắt, phòng liên lạc và các tòa nhà kỹ thuật khác có thể chỉ định kết cấu cáp LSZH cho các mạch điện áp thấp được chọn. Loại cáp cuối cùng phải phù hợp với chức năng mạch và yêu cầu về hiệu suất chữa cháy của dự án.
Kích thước cáp phải bắt đầu bằng dòng điện thiết kế và sau đó được kiểm tra theo phương pháp lắp đặt, điều kiện môi trường xung quanh, nhóm dây dẫn và nhiệt độ cho phép. Điện trở dây dẫn được lập bảng cũng có thể được sử dụng như một phần của tính toán sụt áp và tổn thất điện áp.
Đối với ống dẫn, khay hoặc hệ thống lắp đặt kèm theo khác, cần xem xét không gian sẵn có, bán kính uốn, tản nhiệt và các điều kiện kéo trước khi đặt hàng. Việc chạy cáp dài có thể yêu cầu xem xét thêm về độ sụt áp và độ căng khi lắp đặt.
Việc lắp đặt trong nhà, dưới lòng đất và lộ thiên một phần có thể có các yêu cầu khác nhau về độ ẩm, bảo vệ cơ học, nhiệt độ và tiếp xúc với hóa chất. Do đó, việc xây dựng cáp phải được xác nhận phù hợp với môi trường lắp đặt thực tế thay vì chỉ chọn theo điện áp và kích thước dây dẫn.
Đối với cơ sở hạ tầng và đơn đặt hàng xuất khẩu, tài liệu mua sắm có thể bao gồm bảng dữ liệu kỹ thuật, hồ sơ kiểm tra định kỳ, báo cáo kiểm tra, thông tin đóng gói và nhận dạng cuộn. Việc cung cấp các yêu cầu này trước khi sản xuất giúp điều chỉnh việc sản xuất và kiểm tra phù hợp với quy trình nghiệm thu dự án.
Để xem xét thông số kỹ thuật, khách hàng có thể cung cấp điện áp định mức, kích thước dây dẫn, chiều dài cáp yêu cầu, phương pháp lắp đặt, tải trọng dự kiến và tiêu chuẩn dự án. Qian Cheng có thể sử dụng những chi tiết này để xác nhận việc xây dựng Cáp điện áp thấp XLPE LSZH bằng đồng phù hợp và chuẩn bị tài liệu kỹ thuật tương ứng.
Đối với các đơn đặt hàng dự án, việc xác nhận mức độ kiểm tra khả năng chống cháy, phát thải khói và không chứa halogen cần thiết trước khi sản xuất cũng rất hữu ích. Khi áp dụng các yêu cầu kiểm tra của bên thứ ba hoặc đánh dấu cuộn và tài liệu cụ thể, những yêu cầu này có thể được đưa vào thỏa thuận kỹ thuật và thông số kỹ thuật mua hàng.
Trả lời: Cấu trúc cáp LSZH được thiết kế để hạn chế sự tạo khói và các sản phẩm đốt có chứa halogen khi đáp ứng các vật liệu quy định và yêu cầu thử nghiệm. Cáp PVC thông thường sử dụng hệ thống polymer chứa halogen. Sự lựa chọn chính xác phụ thuộc vào thông số kỹ thuật an toàn cháy nổ và các tiêu chuẩn áp dụng cho việc lắp đặt.
Trả lời: XLPE cung cấp vật liệu cách điện với khả năng hoạt động ở nhiệt độ bình thường cao hơn vật liệu cách điện PVC thông thường. Nó thường được sử dụng khi cần có hiệu suất cách nhiệt ổn định và khả năng chịu nhiệt. Nhiệt độ hoạt động cho phép phải được xác nhận từ thông số kỹ thuật cáp hiện hành.
Trả lời: Các yếu tố chính bao gồm dòng điện thiết kế, phương pháp lắp đặt, nhiệt độ môi trường, nhóm cáp, chiều dài mạch, sụt áp và điều kiện ngắn mạch. Kích thước dây dẫn phải được xác định từ thiết kế điện hoàn chỉnh thay vì chỉ đánh giá dòng điện.
Trả lời: Nó có thể được xem xét cho các ứng dụng trong đó đặc điểm kỹ thuật của dự án yêu cầu cáp đồng điện áp thấp có lớp cách điện XLPE và kết cấu LSZH. Mức độ kiểm tra ngọn lửa, khói và halogen cần thiết phải được xác nhận theo tiêu chuẩn dự án hiện hành trước khi đặt hàng.
Trả lời: Tùy thuộc vào yêu cầu đặt hàng, tài liệu có thể bao gồm các thông số kỹ thuật, hồ sơ kiểm tra hoặc thử nghiệm, nhận dạng cuộn, thông tin đóng gói và các tài liệu chất lượng đã được thống nhất khác. Việc kiểm tra của bên thứ ba cũng có thể được phối hợp khi dự án yêu cầu.
Đ: Vâng. Các chuyến thăm nhà máy và lấy mẫu hoặc kiểm tra của bên thứ ba có thể được phối hợp theo trình tự và kế hoạch kiểm tra. Phạm vi kiểm tra phải được thỏa thuận trước để có sẵn hồ sơ sản xuất, mẫu và hạng mục thử nghiệm cần thiết.
Trả lời: Thông tin hữu ích bao gồm kích thước dây dẫn, số lõi, chiều dài cáp cần thiết, mức điện áp, phương pháp lắp đặt, điểm đến, tiêu chuẩn áp dụng và bất kỳ yêu cầu cụ thể nào về ngọn lửa, khói hoặc halogen. Nếu thông số kỹ thuật cuối cùng chưa được cố định, ứng dụng dự án và tải điện có thể được cung cấp để xem xét kỹ thuật ban đầu.
