Tiền Thành, một nhà sản xuất cáp Trung Quốc, cung cấpDây tròn cách điện bằng nhôm PVCcho các ứng dụng nối dây xây dựng và phân phối điện áp thấp cố định. Với dây dẫn bằng nhôm, lớp cách điện PVC và lớp vỏ bảo vệ bên ngoài, loại cáp này kết hợp cấu trúc nhẹ với khả năng cách điện thực tế. Việc hiểu rõ các thông số kỹ thuật, yêu cầu lắp đặt và đặc tính hiệu suất của nó sẽ giúp các kỹ sư, nhà thầu và nhóm mua sắm chọn được loại cáp phù hợp cho các hệ thống điện đáng tin cậy.
Dây tròn cách điện bằng nhôm PVC được thiết kế để lắp đặt điện cố định trong đó trọng lượng dây dẫn, bảo vệ cách điện và chi phí dự án là những cân nhắc quan trọng. Mẫu BLVV của Qian Cheng có dây dẫn nhôm một lõi với lớp cách điện PVC và vỏ bọc PVC bên ngoài, có điện áp định mức 300/500V. Mặt cắt dây dẫn có sẵn có phạm vi từ 2,5 mm2 đến 70 mm2 trong các thông số kỹ thuật được liệt kê. Hướng dẫn này giải thích cấu trúc, thông số kỹ thuật, lợi ích chính, tình huống ứng dụng, tiêu chí lựa chọn và biện pháp phòng ngừa khi lắp đặt của cáp để giúp người mua đưa ra quyết định sáng suốt.

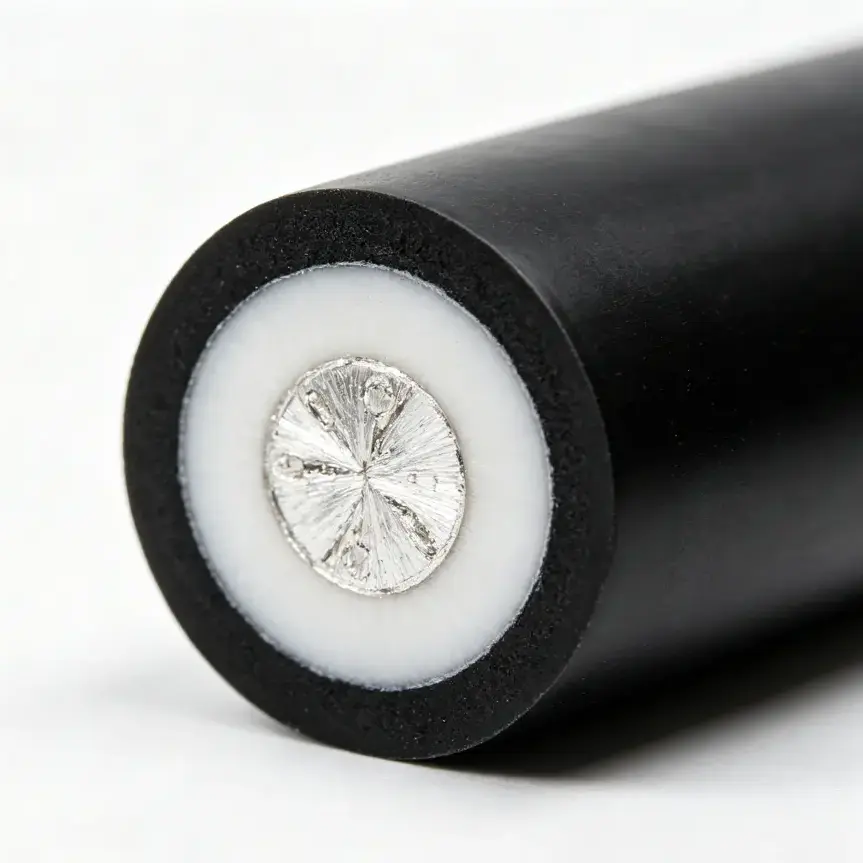

Dây tròn cách điện bằng nhôm PVC là loại cáp điện sử dụng nhôm làm vật liệu dẫn điện và polyvinyl clorua (PVC) làm vật liệu cách điện. Trong cấu trúc BLVV do Qian Cheng cung cấp, lớp vỏ ngoài bằng PVC cung cấp lớp bảo vệ bổ sung xung quanh dây dẫn cách điện.
Cáp được thiết kế để lắp đặt điện hạ thế cố định. Điện áp định mức của nó là 300/500V, giúp việc áp dụng chính xác và tuân thủ các quy định về điện của địa phương trở nên cần thiết khi chỉ định nó cho một dự án.
Sự kết hợp giữa nhôm và PVC đáp ứng một số yêu cầu thực tế:
Điều quan trọng là phải phân biệt sản phẩm này với cáp nhôm cách điện XLPE, cáp điện bọc thép và dây mềm. Xếp hạng điện, giới hạn nhiệt độ, đặc tính cơ học và phương pháp lắp đặt của chúng có thể khác nhau đáng kể.
Để biết thông tin cụ thể về sản phẩm, hãy truy cập trang sản phẩm Dây tròn cách điện bằng nhôm PVC của Qian Cheng.
Hiệu suất của cáp phụ thuộc vào sự tương tác giữa dây dẫn, lớp cách điện và vỏ bọc bên ngoài. Mỗi thành phần phục vụ một chức năng khác nhau và cấu trúc hoàn chỉnh phải đáp ứng các yêu cầu của việc lắp đặt dự định.
Dây dẫn nhôm mang dòng điện chạy qua mạch điện. So với đồng, nhôm nhẹ hơn về thể tích, điều này có thể có lợi khi xử lý các đường cáp dài hoặc vận chuyển số lượng lớn cáp. Tuy nhiên, nhôm có điện trở suất cao hơn đồng nên kích thước dây dẫn phải tính đến dòng điện, độ sụt áp và điều kiện lắp đặt.
Lớp cách điện PVC chính bao quanh dây dẫn và cung cấp sự phân tách điện. Độ dày của nó phải tương ứng với thiết kế cáp được chỉ định và tiêu chuẩn sản phẩm hiện hành. Lớp cách điện bị hư hỏng, nhiệt độ vận hành không phù hợp hoặc lắp đặt không đúng cách có thể ảnh hưởng đến an toàn điện.
Vỏ bọc PVC bên ngoài bổ sung thêm một lớp bảo vệ chống lại sự tiếp xúc cơ học thông thường và tiếp xúc với môi trường. Mặc dù PVC có thể mang lại khả năng chống ẩm và mài mòn hữu ích nhưng mức độ bảo vệ thực tế phụ thuộc vào công thức vật liệu, thiết kế cáp và môi trường vận hành. Không nên tự động cho rằng vỏ bọc PVC thông thường có khả năng chống tia cực tím, tính năng chống cháy hoặc phù hợp cho việc chôn lấp trực tiếp.
Cấu trúc tròn, lõi đơn thu được dành cho các ứng dụng nối dây cố định phù hợp thay vì sử dụng không hạn chế ở mọi môi trường trong nhà hoặc ngoài trời.
Dữ liệu kỹ thuật cần được xem xét trước khi đặt hàng bất kỳ loại cáp điện nào. Bảng sau đây tóm tắt các thông số kỹ thuật BLVV do Qian Cheng công bố. Giá trị là kích thước tham chiếu của sản phẩm, không phải là xếp hạng chung cho mọi cáp nhôm PVC.
| Mặt cắt danh nghĩa | Số lượng dây dẫn tối thiểu | Độ dày cách nhiệt (mm) | Độ dày vỏ bọc (mm) | Đường kính ngoài tối đa (mm) | Trọng lượng tham khảo (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm2 | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1×4mm2 | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1×6mm2 | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10mm2 | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16mm2 | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25mm2 | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35mm2 | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50mm2 | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70mm2 | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Lưu ý đặc điểm kỹ thuật quan trọng:Bảng được công bố xác định số lượng dây dẫn tối thiểu cho mỗi kích cỡ. Người mua nên xác nhận cấu trúc dây dẫn chính xác, các tiêu chuẩn hiện hành, nhiệt độ vận hành định mức, khả năng mang dòng điện và mọi báo cáo thử nghiệm cần thiết với nhà cung cấp trước khi đặt hàng.
Ví dụ, đường kính ngoài và trọng lượng tham chiếu rất hữu ích cho việc ước tính không gian định tuyến cáp, tải trọng vận chuyển và số lượng vật liệu. Họ không xác định một cách độc lập liệu cáp có thể mang tải điện cụ thể một cách an toàn hay không.
Mật độ thấp của nhôm là một lợi thế thiết thực trong các dự án liên quan đến số lượng cáp lớn. So với dây dẫn bằng đồng có chức năng điện tương đương, dây dẫn bằng nhôm có kích thước phù hợp có thể giảm trọng lượng dây dẫn. Việc so sánh trọng lượng cáp cuối cùng phải sử dụng kích thước dây dẫn phù hợp về mặt điện thay vì chỉ so sánh các diện tích mặt cắt bằng nhau.
Lớp cách nhiệt và vỏ bọc bên ngoài thực hiện các chức năng bổ sung. Lớp cách điện sơ cấp cung cấp khả năng cách điện, trong khi lớp vỏ bọc có tác dụng bảo vệ bên ngoài. Cách bố trí này có thể hữu ích trong các hệ thống lắp đặt cố định trong đó cáp được lắp đặt theo các điều kiện định mức và được bảo vệ khỏi ứng suất cơ học quá mức.
Phạm vi được liệt kê từ 2,5 mm2 đến 70 mm2 mang đến cho người mua một số tùy chọn cho các yêu cầu mạch điện khác nhau. Dây dẫn nhỏ hơn có thể phù hợp với mạch có tải tương đối thấp, trong khi dây dẫn lớn hơn có thể được xem xét cho tải cao hơn hoặc tuyến cáp dài hơn. Lựa chọn cuối cùng phải dựa trên tính toán kỹ thuật và các quy định hiện hành.
Các tùy chọn kích thước thông thường có thể đơn giản hóa việc so sánh thông số kỹ thuật và lập kế hoạch vật liệu. Đối với các dự án yêu cầu các tùy chọn về độ dài, số lượng, bao bì hoặc vật liệu chống cháy cụ thể, người mua phải xác nhận tình trạng sẵn có và yêu cầu kỹ thuật với Qian Cheng trước khi sản xuất hoặc giao hàng.
Những ưu điểm này có ý nghĩa nhất khi cáp phù hợp với ứng dụng dự kiến. Không có vật liệu dây dẫn hoặc cấu trúc cách điện nào có thể bù đắp cho kích thước không chính xác, kết nối kém hoặc điều kiện lắp đặt không phù hợp.
Cáp BLVV của Qian Cheng được thiết kế cho các ứng dụng nối dây điện áp thấp cố định phù hợp. Tùy thuộc vào các quy định hiện hành và thông số kỹ thuật của sản phẩm đã được xác nhận, các ứng dụng tiềm năng bao gồm:
Trước khi chỉ định cáp để lắp đặt ngoài trời, hãy kiểm tra xem công thức PVC cụ thể và thiết kế cáp có được phê duyệt cho mức phơi nhiễm dự kiến hay không. Đối với việc chôn trực tiếp, môi trường có tác động cao, vị trí nguy hiểm hoặc ứng dụng yêu cầu phân loại hiệu suất cháy cụ thể, có thể cần phải có cáp được thiết kế theo mục đích và được chứng nhận phù hợp.
Việc chọn cáp thích hợp đòi hỏi nhiều hơn là việc kết hợp diện tích mặt cắt danh nghĩa với dòng điện dự kiến. Quá trình lựa chọn đáng tin cậy sẽ xem xét toàn bộ mạch điện và môi trường lắp đặt của nó.
Xác minh rằng định mức 300/500V phù hợp với mạch điện và mã điện hiện hành. Đừng cho rằng cáp phù hợp với loại điện áp khác chỉ vì cấu trúc vật lý của nó trông giống nhau.
Xác định dòng tải dự kiến, chiều dài mạch, nhiệt độ môi trường, phương pháp lắp đặt, phân nhóm với các loại cáp khác và độ sụt áp cho phép. Điện trở của nhôm cao hơn đồng nên việc thay thế trực tiếp theo kích thước có thể không phù hợp.
Xác định khả năng tiếp xúc với độ ẩm, ánh sáng mặt trời, hóa chất, mài mòn, va đập và nhiệt. Xác nhận xem có cần thêm ống dẫn, đường trục, giá đỡ hoặc bảo vệ cơ học hay không.
Dây dẫn nhôm yêu cầu các đầu nối và đầu nối đặc biệt phù hợp với nhôm. Xác nhận kích thước dây dẫn được phép, vật liệu đầu cuối, phương pháp chuẩn bị và mô-men xoắn siết chặt. Kết nối không chính xác có thể gây ra điện trở quá mức và quá nhiệt.
Trước khi xác nhận đơn hàng, hãy yêu cầu bảng dữ liệu kỹ thuật, tiêu chuẩn sản phẩm hiện hành, tài liệu kiểm tra, chi tiết đóng gói và lịch trình giao hàng. Đối với các dự án lớn hơn, hãy xác nhận rằng nhãn cáp được cung cấp và tài liệu lô phù hợp với thông số kỹ thuật đã được phê duyệt.
Việc lắp đặt đúng là điều cần thiết để đạt được hiệu suất điện đáng tin cậy. Ngay cả cáp được sản xuất theo đúng thông số kỹ thuật cũng có thể trở nên không an toàn nếu được lắp đặt hoặc kết thúc không đúng cách.
Khi dây dẫn nhôm kết nối với dây dẫn bằng đồng, hãy sử dụng các đầu nối đã được phê duyệt được thiết kế cho sự kết hợp cụ thể của các vật liệu. Phương thức kết nối phải giải quyết được tính tương thích, điện trở tiếp xúc và mọi yêu cầu chuẩn bị do nhà sản xuất đầu nối chỉ định.
Đối với các dự án có yêu cầu khắt khe về an toàn cháy nổ, hãy xác nhận phân loại chất chống cháy chính xác và bằng chứng thử nghiệm hỗ trợ. Chỉ riêng vỏ bọc PVC không chứng minh rằng cáp đáp ứng tiêu chuẩn an toàn cháy nổ cụ thể.
Mô tả sản phẩm được công bố chỉ định điện áp định mức là 300/500V. Luôn xác minh nhãn sản phẩm và tài liệu phù hợp với yêu cầu của mạch điện dự định trước khi lắp đặt.
Nhôm có mật độ thấp hơn và có thể giảm trọng lượng dây dẫn, rất hữu ích cho việc xử lý và vận chuyển. Tuy nhiên, nhôm có điện trở suất cao hơn đồng. Do đó, kích thước dây dẫn, khả năng tương thích của thiết bị đầu cuối và các yêu cầu lắp đặt phải được đánh giá cẩn thận.
Bảng thông số kỹ thuật BLVV được công bố của Qian Cheng liệt kê các mặt cắt danh nghĩa là 2,5, 4, 6, 10, 16, 25, 35, 50 và 70 mm². Xác nhận tình trạng sẵn có hiện tại và mọi yêu cầu về kích thước hoặc chiều dài đặc biệt trực tiếp với nhà cung cấp.
Nó có thể phù hợp cho một số ứng dụng nối dây cố định ngoài trời nhất định khi thông số kỹ thuật của sản phẩm và điều kiện lắp đặt cho phép. Phải đánh giá ánh sáng mặt trời trực tiếp, tiếp xúc với nước, nhiệt độ và hư hỏng cơ học. Đừng cho rằng tất cả các loại cáp có vỏ bọc PVC đều phù hợp để tiếp xúc với tia cực tím kéo dài hoặc chôn trực tiếp.
Không. Hiệu suất chống cháy phụ thuộc vào công thức vật liệu cụ thể, thiết kế cáp và tiêu chuẩn thử nghiệm hiện hành. Nếu cần có hiệu suất chống cháy, hãy yêu cầu xác nhận phiên bản được cung cấp và tài liệu kiểm tra hỗ trợ của nó.
Việc lựa chọn phải tính đến dòng điện tải, chiều dài cáp, độ sụt điện áp, nhiệt độ môi trường, phương pháp lắp đặt, nhóm cáp và các yêu cầu về điện cục bộ. Một nhà thiết kế điện có trình độ nên xác minh kích thước dây dẫn cuối cùng thay vì chỉ dựa vào mặt cắt danh nghĩa.
Cung cấp kiểu cáp, điện áp định mức, tiết diện dây dẫn, chiều dài yêu cầu, tổng số lượng, môi trường lắp đặt, tiêu chuẩn áp dụng, thị trường đích, yêu cầu đóng gói và bất kỳ yêu cầu hiệu suất đặc biệt nào. Thông tin này giúp nhà cung cấp đánh giá tính tương thích của thông số kỹ thuật và chuẩn bị báo giá chính xác hơn.
Dây tròn cách điện bằng nhôm PVC là một lựa chọn thiết thực cho việc lắp đặt điện áp thấp cố định phù hợp đòi hỏi dây dẫn nhẹ và cấu trúc vỏ bọc cách điện PVC bảo vệ. Thông số kỹ thuật thành công không chỉ phụ thuộc vào giá cả: định mức điện áp, kích thước dây dẫn, khả năng tương thích kết nối, mức độ tiếp xúc với môi trường và tài liệu tuân thủ, tất cả đều ảnh hưởng đến hiệu suất lâu dài.
Qian Cheng cung cấp thông số kỹ thuật của cáp BLVV để đánh giá dự án, với các kích thước dây dẫn được liệt kê từ 2,5 mm2 đến 70 mm2. Nếu bạn đang tìm nguồn cung ứng cáp cho một tòa nhà, nhà máy hoặc dự án phân phối điện, hãy xem xét các yêu cầu kỹ thuật của bạn trước khi chọn mẫu cuối cùng. Truy cập trang sản phẩm Dây tròn cách điện bằng nhôm PVC để xem lại thông tin có sẵn, sau đóliên hệ với chúng tôivới kích thước, điện áp, số lượng, điều kiện lắp đặt và địa điểm giao hàng mà bạn yêu cầu. Nhóm của Qian Cheng có thể giúp bạn thảo luận về các thông số kỹ thuật và báo giá phù hợp cho dự án của bạn.
