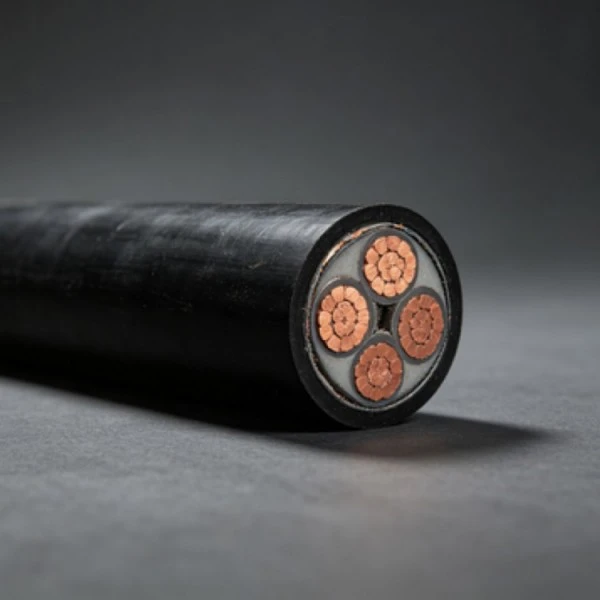

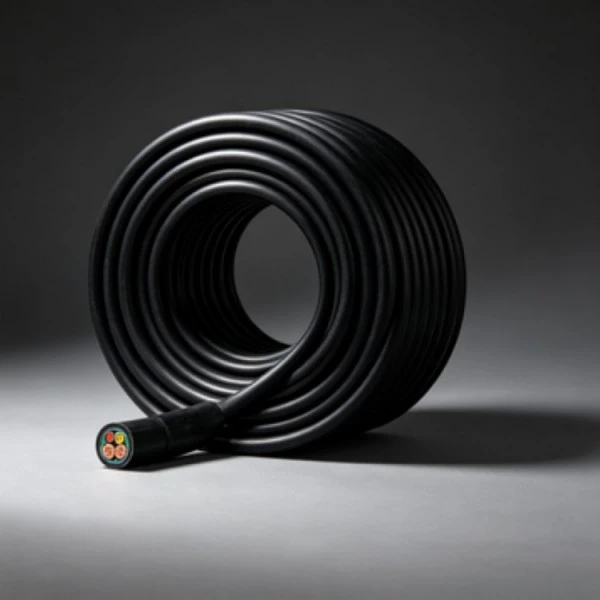

Cáp đồng hạ thế XLPE kết hợp dây dẫn đồng với lớp cách điện bằng polyetylen liên kết ngang (XLPE) để truyền tải và phân phối điện áp thấp. Các kích thước dây dẫn có sẵn bao gồm các ứng dụng xây dựng, thiết bị và phân phối thông thường, với kết cấu dây dẫn rắn và dây dẫn có trong các thông số kỹ thuật được liệt kê. Kích thước cáp, phương pháp lắp đặt và yêu cầu của dự án phải được xác nhận trước khi sản xuất.
| Phần danh nghĩa (mm2) | Tối thiểu. dây dẫn | Dây dẫn OD (mm) | Độ dày cách nhiệt XLPE (mm) | Xấp xỉ. cách nhiệt OD (mm) | Tối đa. Điện trở dây dẫn ở 20oC (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
Dây dẫn cung cấp đường dẫn dòng điện chính của cáp. Các thông số kỹ thuật được cung cấp bao gồm cả kết cấu rắn và bện ở mặt cắt nhỏ hơn, trong khi kích thước lớn hơn sử dụng dây dẫn bện nhiều dây. Giá trị điện trở dây dẫn ở 20oC được liệt kê trong bảng kỹ thuật để xác minh thông số kỹ thuật.
Polyetylen liên kết ngang cung cấp vật liệu cách điện chính xung quanh dây dẫn đồng. So với polyetylen nhựa nhiệt dẻo thông thường, XLPE thường được chọn làm cáp điện đòi hỏi khả năng chịu nhiệt cao hơn và đặc tính cách điện ổn định. Giới hạn nhiệt độ vận hành thực tế phải tuân theo thông số kỹ thuật hiện hành của sản phẩm.
Đường kính dây dẫn, độ dày cách điện và đường kính cách điện gần đúng thay đổi theo mặt cắt danh nghĩa. Các giá trị này rất quan trọng khi kiểm tra khả năng tương thích của cáp với các thiết bị đầu cuối, ống dẫn, khay cáp và các thành phần lắp đặt khác.
Lớp cách điện giúp bảo vệ chống lại việc xử lý thông thường trong quá trình lắp đặt cáp. Tuy nhiên, cáp không được coi là vật thay thế cho kết cấu linh hoạt hoặc bọc thép chuyên dụng khi việc lắp đặt liên quan đến chuyển động liên tục, tác động cơ học nghiêm trọng, lực kéo quá mức hoặc các điều kiện đặc biệt khác.
Sự kết hợp giữa dây dẫn đồng và lớp cách điện XLPE tạo nên cấu trúc cáp điện áp thấp thông thường để phân phối điện. Điện trở dây dẫn, kích thước cách điện và các yêu cầu về khả năng chịu điện áp phải được kiểm tra theo tiêu chuẩn hiện hành và thông số kỹ thuật của dự án trước khi nghiệm thu.
Cáp điện hạ thế đồng XLPE có thể được chỉ định theo tải điện, môi trường lắp đặt và kết cấu dây dẫn cần thiết thay vì chỉ chọn mặt cắt dựa trên dòng điện danh định.
Kích thước cáp hoàn thiện phải được kiểm tra theo thông số kỹ thuật hiện hành của sản phẩm. Đối với yêu cầu kiểm tra điện áp xoay chiều được cung cấp, cáp có thể chịu được3,5 kV trong 5 phútkhông bị hỏng ở nhiệt độ môi trường. Quy trình thử nghiệm có thể áp dụng và tiêu chí chấp nhận phải được xác nhận dựa trên tiêu chuẩn liên quan đối với cáp được đặt hàng.
Việc nhận dạng liên tục có thể bao gồm tên nhà sản xuất, mẫu sản phẩm và điện áp danh định, tùy theo các yêu cầu ghi nhãn hiện hành. Nội dung đánh dấu cụ thể có thể được xác nhận trước khi sản xuất khi cáp được cung cấp cho ứng dụng ở nước ngoài hoặc cho dự án cụ thể.
Việc kiểm tra có thể bao gồm điện trở dây dẫn, đo kích thước, tình trạng cách điện và các thử nghiệm điện được chỉ định. Trong trường hợp dự án yêu cầu hồ sơ kiểm tra nhà máy hoặc tài liệu kiểm tra bổ sung, những yêu cầu đó phải được xác nhận khi đặt hàng.
Máng cáp có thể được sử dụng để phân phối điện trong các tòa nhà, nhà máy, tầng hầm và các công trình lắp đặt tương tự. Cáp nguồn và cáp điều khiển phải bố trí theo thiết kế điện, có khoảng cách vừa đủ để tản nhiệt và tiếp cận để kiểm tra. Các giá đỡ, khoảng cách cố định và tách cáp phải tuân theo thông số kỹ thuật lắp đặt hiện hành.
Để chôn trực tiếp, tuyến cáp, độ sâu chôn, điều kiện đất và bảo vệ cơ học phải được xác định theo thiết kế dự án. Nên tránh các vật sắc nhọn và căng thẳng cơ học quá mức trong quá trình đặt. Khi hệ thống lắp đặt có thể tiếp xúc với hố đào hoặc tác động bên ngoài, cần xem xét bảo vệ cơ học bổ sung.
Việc lắp đặt ống dẫn có thể được sử dụng để đi dây ẩn trong các bức tường ngăn, kết cấu sàn và các tuyến đường được bảo vệ khác. Bên trong ống dẫn không được có mảnh vụn và cạnh sắc, lực kéo cáp phải duy trì trong giới hạn cơ học cho phép. Các mối nối cáp phải được đặt trong các hộp nối tiếp cận được hoặc thiết bị phân phối hơn là bên trong các phần ống dẫn được che giấu.
Việc lắp đặt theo chiều dọc trên cao đòi hỏi phải chú ý đến trọng lượng của cáp và cách bố trí cố định. Cáp phải được đỡ ở những khoảng thời gian thích hợp thay vì để toàn bộ trọng lượng của chúng tác động lên một điểm kết nối duy nhất. Hệ thống cố định cũng phải ngăn chặn chuyển động quá mức và ứng suất cơ học trong quá trình sử dụng.
Việc lắp đặt ngoài trời đòi hỏi phải xem xét đến ánh sáng mặt trời, nhiệt độ, độ ẩm, bảo vệ cơ học và kết cấu vỏ cáp. Đối với việc định tuyến trên cao, cần cung cấp các hỗ trợ và khoảng trống phù hợp. Trong trường hợp cáp tiếp xúc với các điều kiện nằm ngoài phạm vi ứng dụng danh định thì có thể cần có vỏ bọc hoặc kết cấu cáp thay thế.
Các thông số kỹ thuật được liệt kê nằm trong khoảng từ 1,5 mm2 đến 400 mm2. Kích thước nhỏ hơn bao gồm các tùy chọn dây dẫn rắn và dây bện, trong khi kích thước lớn hơn sử dụng cấu trúc dây nhiều dây. Kích thước yêu cầu phải được chọn theo dòng tải, độ sụt áp, phương pháp lắp đặt và các yêu cầu về điện áp dụng.
Dây dẫn rắn sử dụng một dây dẫn duy nhất, trong khi các công trình bị mắc kẹt bao gồm nhiều dây. Dây dẫn rắn có thể thích hợp cho hệ thống dây điện cố định trong đó tính linh hoạt không phải là yêu cầu chính. Dây dẫn bị mắc kẹt giúp xử lý dễ dàng hơn khi cáp cần được định tuyến xung quanh thiết bị hoặc thông qua các đường dẫn lắp đặt phức tạp hơn.
Cung cấp mặt cắt dây dẫn, kết cấu dây dẫn, điện áp định mức, chiều dài cáp yêu cầu, số lượng, phương pháp lắp đặt và điểm giao hàng. Đối với các đơn đặt hàng dự án, tiêu chuẩn áp dụng, tài liệu kiểm tra, yêu cầu ghi nhãn và thông số kỹ thuật đóng gói cũng phải được xác nhận.
Độ dài cáp tùy chỉnh và dấu hiệu nhận dạng có thể được thảo luận theo thông số kỹ thuật sản xuất và số lượng đặt hàng. Đối với các đơn đặt hàng tùy chỉnh, hãy cung cấp độ dài, dung sai, nội dung đánh dấu, phương pháp đóng gói và lịch trình giao hàng cần thiết để những chi tiết này có thể được xem xét trước khi sản xuất.
Tùy thuộc vào tiêu chuẩn sản phẩm hiện hành và thông số kỹ thuật mua hàng, việc kiểm tra có thể bao gồm điện trở dây dẫn, đo kích thước, kiểm tra liên quan đến cách điện và thử nghiệm khả năng chịu điện áp xoay chiều. Nếu một dự án yêu cầu một báo cáo thử nghiệm hoặc mẫu kiểm tra cụ thể tại nhà máy thì điều này phải được nêu rõ trước khi sản xuất.
Nó có thể được xem xét cho các ứng dụng ngoài trời hoặc dưới lòng đất khi kết cấu và vỏ cáp được chọn phù hợp với môi trường lắp đặt. Điều kiện đất, độ ẩm, ánh sáng mặt trời, tải trọng cơ học và nhiệt độ lắp đặt phải được xem xét trước khi xác nhận thông số kỹ thuật.
Cấu trúc cáp điện hạ áp tiêu chuẩn không được tự động quy định cho các chuyển động kéo, uốn hoặc xoắn liên tục. Thiết bị có những yêu cầu này thường yêu cầu cấu trúc cáp linh hoạt được xếp hạng riêng cho dịch vụ di động.
Xác nhận model sản phẩm, mặt cắt dây dẫn, kết cấu dây dẫn, kích thước cách điện, chiều dài cáp, nhãn hiệu và tiêu chuẩn áp dụng. Đối với các dự án lặp lại, việc duy trì các thông số kỹ thuật này nhất quán sẽ giúp giảm sự khác biệt giữa các lô sản xuất và đơn giản hóa việc kiểm tra đầu vào.
Cung cấp kích thước dây dẫn, kết cấu, chiều dài cáp, số lượng, phương pháp lắp đặt và điểm đến theo yêu cầu.Tiền Thànhcó thể xem xét các yêu cầu kỹ thuật và xác nhận các thông số kỹ thuật và tài liệu có sẵn trước khi sản xuất.
