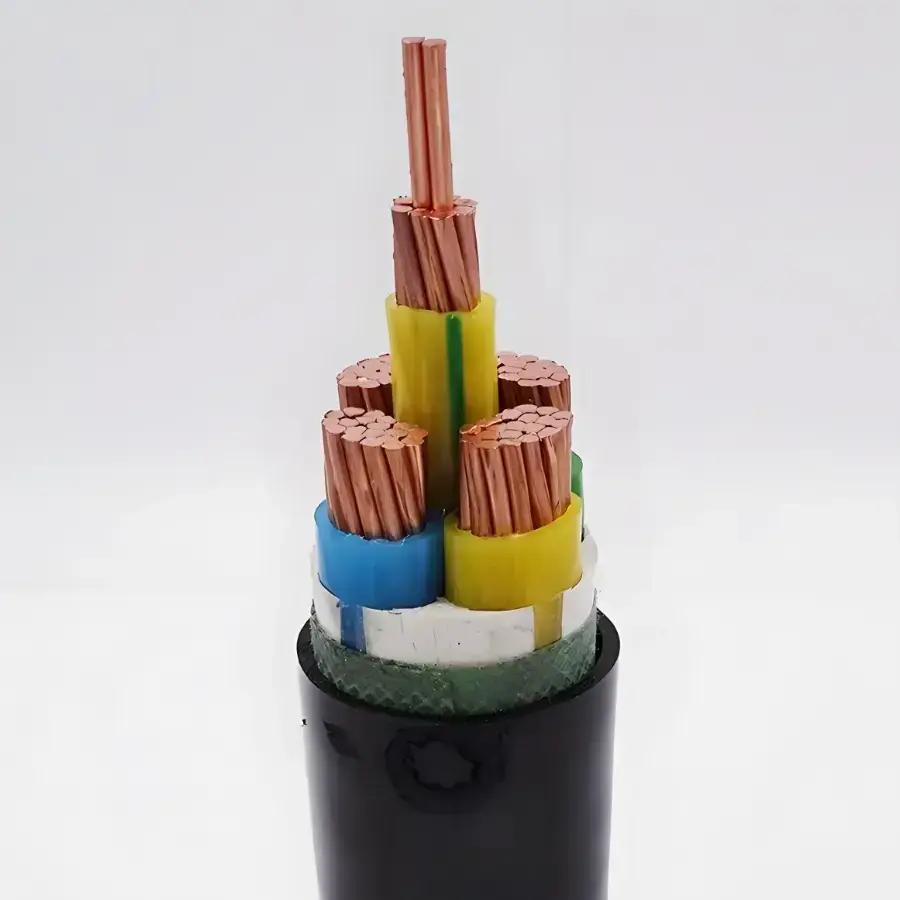

Cáp điều khiển đồng chống cháy XLPE

Mẫu sản phẩm: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, v.v.

Trong hệ thống phòng cháy chữa cháy và điều khiển khẩn cấp, cáp điều khiển phải tiếp tục truyền tín hiệu điện khi tiếp xúc với nguồn nhiệt hoặc lửa bất thường. Cáp điều khiển đồng chống cháy XLPE dành cho các mạch điện áp thấp này, bao gồm các cấu hình để định tuyến trong nhà, nối dây tín hiệu được che chắn và lắp đặt được bảo vệ cơ học. Phạm vi sản phẩm của nó bao gồm các công trình không bọc thép, được che chắn và bọc thép để phù hợp với các điều kiện thi công khác nhau.

Cáp kết hợp ruột dẫn bằng đồng, lớp cách điện XLPE và cấu trúc chống cháy bằng băng mica tổng hợp hai lớp. Dữ liệu kỹ thuật được cung cấp chỉ định nhiệt độ hoạt động lâu dài tối đa là 90oC đối với lớp cách điện XLPE. Số lượng lõi, tiết diện dây dẫn, tấm chắn và vỏ bọc có thể được lựa chọn theo mạch điều khiển, kết nối thiết bị và phương pháp lắp đặt.

Thông số kỹ thuật, kích thước và bảng thông số kỹ thuật của sản phẩm

Hiệu suất xây dựng và chống cháy

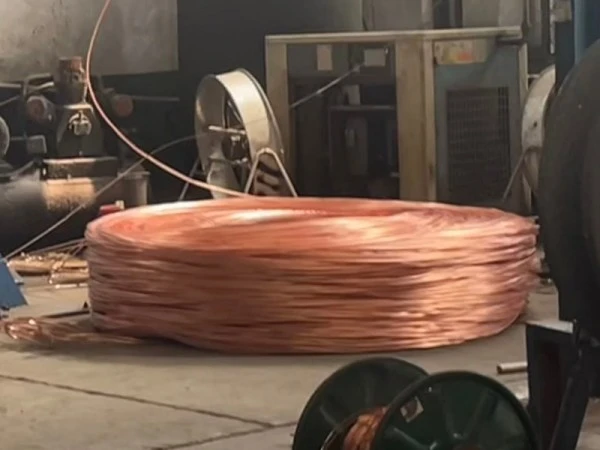

Dây dẫn đồng có độ tinh khiết cao

Thông số kỹ thuật được cung cấp xác định 99,99% đồng không chứa oxy có độ tinh khiết cao làm vật liệu dẫn điện. Dây dẫn rắn loại 1 được liệt kê cho N-KYJV, trong khi cấu hình dây dẫn linh hoạt có sẵn cho các mẫu linh hoạt tương ứng. Các mặt cắt từ 0,75 đến 6 mm2 và số lượng lõi từ 2 đến 61 được liệt kê, cho phép cấu hình cáp phù hợp với các cách bố trí mạch điều khiển khác nhau.

Cách Nhiệt XLPE

Polyetylen liên kết ngang XLPE tạo thành lớp cách nhiệt chính. Dữ liệu kỹ thuật chỉ định nhiệt độ hoạt động dài hạn tối đa là 90oC và khả năng chịu quá tải ngắn hạn là 130oC. Phạm vi nhiệt độ này cần được xem xét cùng với tải của dây dẫn, điều kiện môi trường xung quanh và môi trường lắp đặt thực tế khi chọn cáp.

Cấu trúc chống cháy Mica hai lớp

Lớp chống cháy bao gồm băng mica tổng hợp bọc hai lớp. Theo thông số kỹ thuật được cung cấp, cáp có thể duy trì năng lượng trong 90 phút ở nhiệt độ khi đốt ngoài trời không thấp hơn 830oC. Do đó, lớp chống cháy là một phần quan trọng trong kết cấu cáp dùng cho các mạch tín hiệu và điều khiển khẩn cấp trong đó quy định hoạt động liên tục của mạch.

Vỏ bọc bên ngoài chống cháy

Lớp vỏ bên ngoài được chỉ định là polyolefin chống cháy. Ngoài việc bảo vệ cấu trúc cáp bên trong trong quá trình lắp đặt và sử dụng, vỏ bọc còn nhằm hạn chế sự lan truyền của ngọn lửa trong các điều kiện hiệu suất cháy đã nêu.

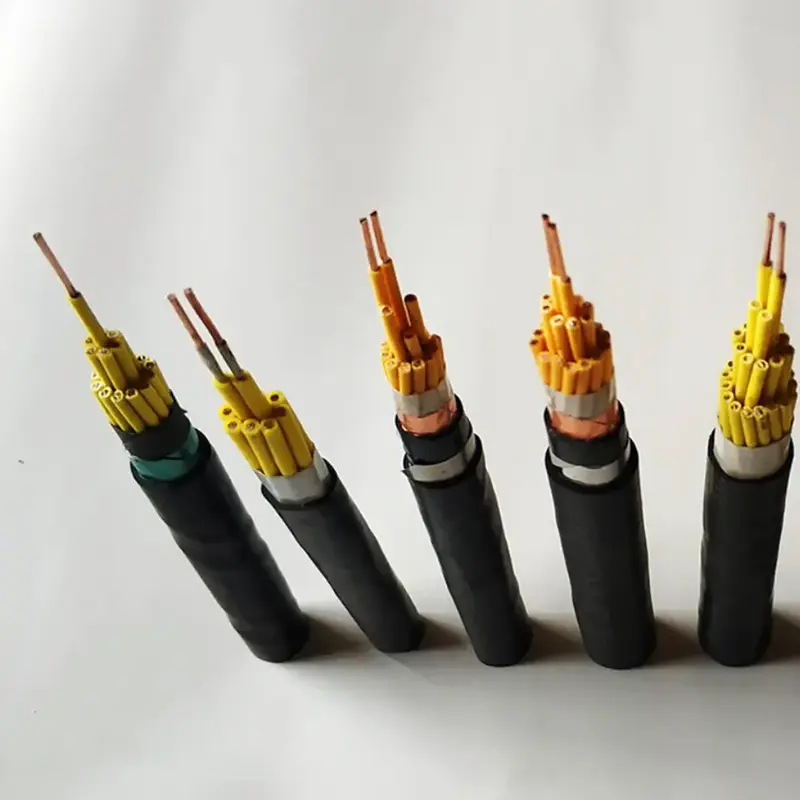

Mô hình cho các điều kiện lắp đặt khác nhau

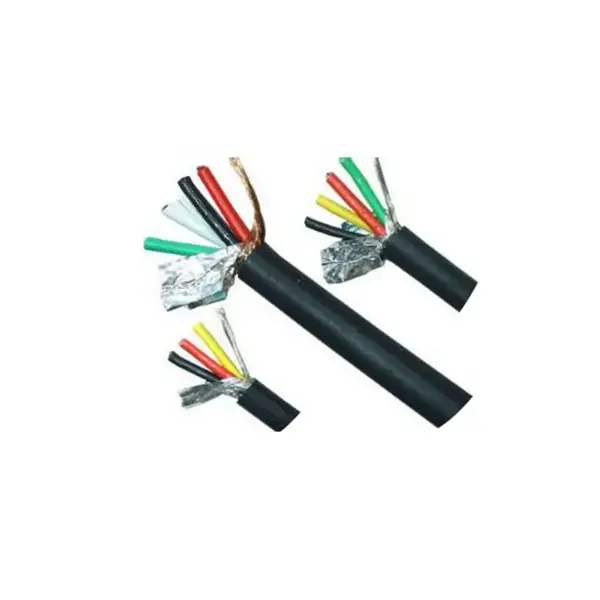

Cấu trúc NH-KYJY/NH-KYJYR không được bọc thép có bán kính uốn tối thiểu bằng 6 lần đường kính ngoài của cáp và có thể được sử dụng cho máng cáp, ống dẫn trong nhà và rãnh cáp. Trong trường hợp lo ngại nhiễu điện từ, cấu hình NH-KYJYP được che chắn cung cấp lớp che chắn bằng đồng với phạm vi phủ sóng được chỉ định ít nhất là 80%.

Đối với các tuyến đường chịu áp lực cơ học hoặc lắp đặt dưới lòng đất, N-KYJV22 và N-KYJY23 được liệt kê với lớp giáp băng thép hai lớp và bán kính uốn tối thiểu bằng 12 lần đường kính ngoài của cáp. Phương pháp lắp đặt, tiếp xúc cơ học, điều kiện chôn lấp và mức độ bảo vệ cần thiết phải được xác nhận trước khi lựa chọn kết cấu bọc thép.

Nơi sử dụng cáp

Hệ thống phòng cháy chữa cháy

Các mạch điều khiển và tín hiệu cho thiết bị báo cháy, bơm phun nước, quạt hút khói, cửa chớp chống cháy và đèn chiếu sáng khẩn cấp có thể sử dụng cáp khi các thông số điện và khả năng chống cháy cần thiết phù hợp với thông số kỹ thuật của dự án.

Cơ sở ngầm và khép kín

Đường hầm, hành lang tiện ích tổng hợp, khu vực đỗ xe ngầm và các không gian kín khác có thể yêu cầu hệ thống dây điện điều khiển chống cháy cho thiết bị khẩn cấp và hệ thống liên kết phòng cháy chữa cháy.

Cơ sở năng lượng mới

Các nhà máy quang điện, phòng thiết bị lưu trữ năng lượng và cơ sở hạ tầng sạc có thể liên quan đến các mạch điều khiển khẩn cấp, trong đó nhiệt độ, hiệu suất chữa cháy và các điều kiện lắp đặt cần phải được xem xét cùng nhau.

Tòa nhà công cộng và có mật độ sử dụng cao

Bệnh viện, trường học, trung tâm mua sắm, sân bay và tòa nhà văn phòng có thể yêu cầu mạch điều khiển chống cháy cho hệ thống khẩn cấp và thiết bị dịch vụ tòa nhà.

Cơ sở công nghiệp

Các nhà máy luyện kim, hóa chất và các nhà máy công nghiệp khác có thể sử dụng hệ thống dây điện điều khiển chống cháy để tắt thiết bị, báo động, thông gió khẩn cấp và các chức năng điều khiển liên quan, tùy theo yêu cầu hiện hành của dự án.

Thiết Bị Điện Xuất Khẩu

Cáp có thể được chỉ định là một phần của thiết bị cơ điện hoặc hệ thống phòng cháy chữa cháy dành cho các dự án ở nước ngoài, với các tiêu chuẩn bắt buộc, tài liệu thử nghiệm và bao bì được xác nhận theo thị trường đích.

Những cân nhắc về xác minh kỹ thuật và mua sắm

Đối với cáp điều khiển chống cháy, việc kiểm tra không chỉ bao gồm vật liệu dây dẫn. Mặt cắt dây dẫn, số lượng lõi, điện trở cách điện, kết quả điện áp chịu được, lớp chống cháy, vật liệu vỏ bọc và các điều kiện lắp đặt áp dụng đều phải phù hợp với thông số kỹ thuật của dự án.

Dữ liệu được cung cấp chỉ định 3000V/5 phút cho thử nghiệm điện áp chịu đựng của sản phẩm hoàn thiện và điện trở cách điện ít nhất là 1000 MΩ·km ở 20oC. Đối với việc mua sắm dự án, các báo cáo thử nghiệm bắt buộc, tài liệu chứng nhận và các tiêu chuẩn hiện hành của thị trường điểm đến phải được xác nhận dựa trên mẫu cáp chính xác thay vì toàn bộ danh mục sản phẩm.

Đối với các đơn hàng xuất khẩu, bao bì có thể được sắp xếp bằng màng bọc nhựa và cuộn nhựa hoặc gỗ hun khói theo đặc điểm kỹ thuật được cung cấp. Nhận dạng lõi, chiều dài phân phối và bất kỳ yêu cầu nào về che chắn, bọc thép hoặc kết cấu không có halogen ít khói phải được đưa vào thông số kỹ thuật của đơn đặt hàng.

Cách chỉ định cáp cho dự án

Trước tiên, hãy xác nhận điện áp mạch điều khiển và mức hiệu suất chữa cháy được yêu cầu. Sau đó xác định tiết diện dây dẫn và số lõi theo thiết bị kết nối và thiết kế mạch điện. Nếu tuyến cáp đi qua khu vực có nhiễu điện từ thì có thể xem xét sử dụng công trình được che chắn. Đối với các tuyến đường chôn cất trực tiếp hoặc lộ thiên bằng máy móc, có thể cần phải có mô hình bọc thép.

Lộ trình lắp đặt cũng xác định bán kính uốn tối thiểu. Phiên bản không bọc thép yêu cầu đường kính ngoài của cáp ít nhất gấp 6 lần, phiên bản được che chắn ít nhất 8 lần và phiên bản bọc thép được liệt kê ít nhất 12 lần. Đối với các dự án liên quan đến đường hầm, bệnh viện, trung tâm mua sắm hoặc các địa điểm có mật độ sử dụng cao khác, yêu cầu xây dựng cáp đặc biệt không có halogen hoặc không khói thấp khác phải được xác nhận trong đặc điểm kỹ thuật của dự án trước khi đặt hàng.

Câu hỏi thường gặp

1. Tiêu chuẩn nào được quy định cho loại cáp này?

Bảng kỹ thuật được cung cấp xác định GB/T 9330 là tiêu chuẩn áp dụng cho sản phẩm. Đối với các dự án ở nước ngoài, tiêu chuẩn quốc tế bắt buộc, tài liệu chứng nhận và yêu cầu thử nghiệm phải được xác nhận tùy theo thị trường đích và cấu trúc cáp chính xác.

2. Cấu trúc chống cháy là gì và mạch có thể duy trì năng lượng trong bao lâu?

Cáp sử dụng băng mica tổng hợp hai lớp làm lớp chống cháy. Dữ liệu kỹ thuật được cung cấp chỉ định cấp điện liên tục trong 90 phút ở nhiệt độ mở lửa không thấp hơn 830oC. Tài liệu kiểm tra và phân loại khả năng chống cháy thực tế phải được xác minh dựa trên mô hình được đặt hàng và tiêu chuẩn dự án hiện hành.

3. Có những kích cỡ dây dẫn và số lượng lõi nào?

Các mặt cắt dây dẫn tiêu chuẩn được liệt kê là 0,75, 1,0, 1,5, 2,5, 4 và 6 mm². Dòng lõi tiêu chuẩn bao gồm 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 và 61 lõi. Số lượng lõi đặc biệt có thể được thảo luận theo yêu cầu của dự án.

4. Có sẵn phiên bản được che chắn và bọc thép không?

Đúng. NH-KYJYP được bảo vệ được liệt kê với tấm chắn bện bằng đồng và tỷ lệ che phủ ít nhất 80%. N-KYJV22 và N-KYJY23 được liệt kê với áo giáp băng thép hai lớp. Mô hình nên được lựa chọn theo nhiễu điện từ, tiếp xúc cơ học và phương pháp lắp đặt.

5. Bán kính uốn nào cần được duy trì trong quá trình lắp đặt?

Theo thông số kỹ thuật được cung cấp, NH-KYJY/NH-KYJYR không được bọc thép yêu cầu bán kính uốn tối thiểu bằng 6 lần đường kính ngoài của cáp, NH-KYJYP được che chắn yêu cầu ít nhất 8 lần và N-KYJV22 hoặc N-KYJY23 có bọc thép yêu cầu ít nhất 12 lần.

6. Báo giá cần những thông tin gì?

Vui lòng cung cấp model yêu cầu, tiết diện dây dẫn, số lượng lõi, chiều dài cáp, điện áp định mức, phương pháp lắp đặt và môi trường lắp đặt. Nếu cần có tấm chắn, bọc thép băng thép, kết cấu không chứa halogen ít khói, chiều dài vận chuyển đặc biệt hoặc bao bì xuất khẩu thì cũng phải đưa vào các chi tiết này để có thể khớp chính xác thông số kỹ thuật và tài liệu.
