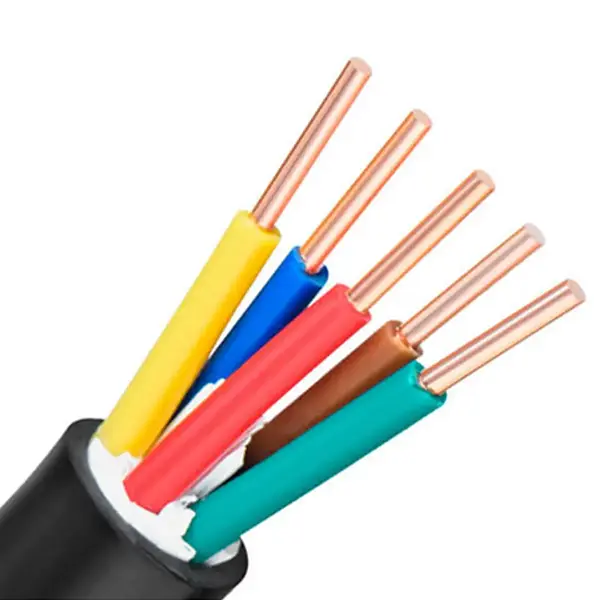

Cáp điều khiển chống cháy đồng PVC

Mẫu sản phẩm cơ bản: N-KVV(NH-KVV).

Cáp điều khiển chống cháy đồng PVC kết hợp dây dẫn đồng, lớp chống cháy băng mica cùng lớp cách điện và vỏ bọc PVC cho các mạch điều khiển và phụ trợ yêu cầu kết cấu cáp chống cháy. Cáp 450/750V được thiết kế cho các ứng dụng trong đó việc duy trì tính liên tục của mạch điện trong khoảng thời gian xác định khi tiếp xúc với lửa là một phần của thiết kế hệ thống. Tùy thuộc vào cấu trúc dây dẫn, cáp có thể được cấu hình bằng dây dẫn đồng Loại 1 hoặc Loại 5.

Băng mica tạo thành lớp chống cháy quan trọng xung quanh dây dẫn, trong khi các tùy chọn dây dẫn linh hoạt giúp cáp dễ dàng đi qua các khay cáp, tủ điều khiển và kết nối thiết bị. Việc lựa chọn thông số kỹ thuật phải tính đến tiết diện dây dẫn, số lượng lõi, điều kiện lắp đặt và các yêu cầu về hiệu suất cháy của hệ thống điện hoàn chỉnh.

Thông số kỹ thuật sản phẩm Kích thước và bảng thông số kỹ thuật

Thiết kế cáp và kết cấu chống cháy

Lớp chống cháy băng mica

Băng mica được định vị xung quanh dây dẫn làm thành phần chống cháy chính. Khi tiếp xúc với lửa, lớp này nhằm mục đích duy trì cách điện trong các điều kiện thử nghiệm đã chỉ định và giúp duy trì tính liên tục của mạch trong khoảng thời gian cần thiết. Đánh giá khả năng chống cháy thực tế phải được xác nhận dựa trên thông số kỹ thuật của sản phẩm và phương pháp thử nghiệm hiện hành cho dự án.

Tùy chọn dây dẫn đồng

Cấu trúc dây dẫn có thể dựa trên đồng Loại 1 hoặc Loại 5 tùy theo cấu hình cáp yêu cầu. Bảng kỹ thuật cung cấp số lượng dây dẫn, tiết diện và giá trị điện trở DC 20oC, cho phép kiểm tra các thông số điện trước khi xác nhận thông số kỹ thuật.

Cách nhiệt và vỏ bọc PVC

PVC cung cấp lớp cách điện chính xung quanh dây dẫn và góp phần bảo vệ cơ học tổng thể cho cáp. Độ dày cách điện được liệt kê thay đổi theo mặt cắt danh nghĩa, do đó, thông số kỹ thuật của cáp phải được chọn cùng với kích thước dây dẫn và điều kiện lắp đặt cần thiết.

Cáp phù hợp với hệ thống điều khiển phòng cháy như thế nào

Cáp điều khiển chống cháy bằng đồng PVC được thiết kế cho các mạch trong đó các chức năng điều khiển, báo động, giám sát hoặc phụ trợ có thể cần phải sẵn có khi xảy ra hỏa hoạn trong một khoảng thời gian xác định. Các mạch điển hình bao gồm tủ điều khiển phòng cháy chữa cháy, thiết bị hút khói, máy bơm chữa cháy và các hệ thống điều khiển bằng điện khác.

Chức năng chống cháy phải được coi là một phần của thiết kế mạch hoàn chỉnh. Định tuyến cáp, phương pháp hỗ trợ, thiết bị được kết nối, môi trường lắp đặt và phân loại khả năng chống cháy cần thiết đều có thể ảnh hưởng đến hiệu suất cuối cùng của hệ thống.

Kịch bản ứng dụng

1. Kỹ thuật phòng cháy chữa cháy: Tủ điều khiển liên kết phòng cháy chữa cháy, hệ thống báo cháy, quạt hút khói và mạch điều khiển máy bơm nước chữa cháy.

2. Nhà máy điện: Tủ điều khiển điện, đường dây điều khiển thứ cấp cho máy phát điện và hệ thống dây điện điều khiển hoặc tín hiệu trong phòng phân phối điện.

3. Ngành luyện kim: Bảng điều khiển vận hành tự động và mạch điều khiển cho thiết bị dây chuyền sản xuất trong xưởng luyện kim.

4. Xây dựng tòa nhà: Phòng máy ở tầng hầm, hệ thống điều hòa không khí trung tâm và hệ thống điều khiển liên kết phòng cháy chữa cháy thang máy.

5. Ngành công nghiệp chung: Thiết bị xử lý nước thải, dây chuyền sản xuất sấy khô và mạch điều khiển hỗ trợ máy công cụ đòi hỏi phải có kết cấu chống cháy.

Những cân nhắc lựa chọn thực tế

1. Mặt cắt dây dẫn

Mặt cắt yêu cầu phải được xác định từ tải điện, chức năng mạch điện, điện trở dây dẫn cho phép và các yêu cầu lắp đặt hiện hành. Dữ liệu có sẵn bao gồm các mặt cắt danh nghĩa từ 0,5 mm 2 đến 6 mm 2.

2. Số lượng cốt lõi

Số lượng lõi phải tương ứng với số lượng mạch điều khiển, báo động, giám sát và phụ trợ được mang theo. Bảng liệt kê các cấu hình lõi được đề xuất thông qua 61 lõi, với số lượng lõi tùy chỉnh có sẵn theo thông số kỹ thuật được cung cấp.

3. Tính linh hoạt và lộ trình lắp đặt

Trường hợp cáp phải đi qua tủ điều khiển, khay hoặc kết nối thiết bị thì kết cấu dây dẫn và các điều kiện uốn cho phép phải được xem xét cùng nhau. Bán kính uốn cần thiết phải được xác nhận từ thông số kỹ thuật cáp hiện hành thay vì giả định chỉ từ loại dây dẫn.

4. Yêu cầu về khả năng chống cháy

Cáp chống cháy phải được lựa chọn theo thời gian thử nghiệm yêu cầu, điều kiện tiếp xúc với lửa và tiêu chuẩn hệ thống. Cáp không được chỉ quy định bằng thuật ngữ “chống cháy”; phân loại hiệu suất cần thiết và tài liệu kiểm tra hỗ trợ cũng cần được xác nhận.

Xác minh chất lượng và kỹ thuật

Đối với việc mua sắm cho dự án, các điểm xác minh chính bao gồm vật liệu và kết cấu dây dẫn, mặt cắt danh nghĩa, điện trở dây dẫn, cấu hình băng mica, độ dày cách điện PVC và kích thước cáp thành phẩm. Các đặc tính có thể đo lường này cung cấp cơ sở thực tế để so sánh cáp được cung cấp với thông số kỹ thuật đã thỏa thuận.

Đối với các đơn đặt hàng xuất khẩu hoặc kỹ thuật, Qian Cheng có thể điều phối các tài liệu sản phẩm cần thiết theo đặc điểm kỹ thuật cáp và yêu cầu của dự án. Nếu cần có báo cáo, chứng chỉ hoặc tài liệu kiểm tra khả năng chống cháy cụ thể thì cần phải xác định rõ báo cáo đó trước khi xác nhận đơn hàng để tài liệu hiện hành có thể được kiểm tra dựa trên cấu hình cáp thực tế.

Câu hỏi thường gặp

Điện áp định mức của Cáp điều khiển chống cháy bằng đồng PVC này là bao nhiêu?

Điện áp định mức là 450/750V. Nó được thiết kế để điều khiển, giám sát và các mạch phụ trợ khi cần có kết cấu chống cháy được chỉ định.

Vật liệu nào cung cấp chức năng chống cháy?

Băng mica được dùng làm lớp chống cháy xung quanh dây dẫn. Chức năng của nó là giúp duy trì cách điện và tính liên tục của mạch điện trong các điều kiện thử lửa được chỉ định.

Bảng thông số kỹ thuật bao gồm những kích cỡ dây dẫn nào?

Bảng này bao gồm các mặt cắt danh nghĩa từ 0,5mm2 đến 6 mm2, với cấu hình dây dẫn tương ứng, độ dày lớp cách điện PVC và giá trị điện trở dây dẫn DC 20oC.

Có thể cấu hình bao nhiêu lõi?

Các số lõi được đề xuất được liệt kê là 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 và 61. Số lượng lõi tùy chỉnh có thể được thảo luận theo đặc điểm kỹ thuật của dự án.

Có thể sử dụng Cáp điều khiển chống cháy bằng đồng PVC này ở đâu?

Nó có thể được áp dụng trong các hệ thống điều khiển phòng cháy chữa cháy, mạch điều khiển nhà máy điện, thiết bị luyện kim, hệ thống cơ và điện tòa nhà, thiết bị xử lý nước thải và các ứng dụng điều khiển công nghiệp khác, nơi cần có kết cấu cáp chống cháy.

Những thông tin gì cần được cung cấp cho một báo giá dự án?

Để xác nhận thông số kỹ thuật, sẽ rất hữu ích nếu cung cấp kiểu máy, mặt cắt dây dẫn, số lượng lõi, chiều dài cáp, môi trường lắp đặt, yêu cầu về khả năng chống cháy và mọi tài liệu kỹ thuật hoặc hồ sơ kiểm tra cần thiết.
