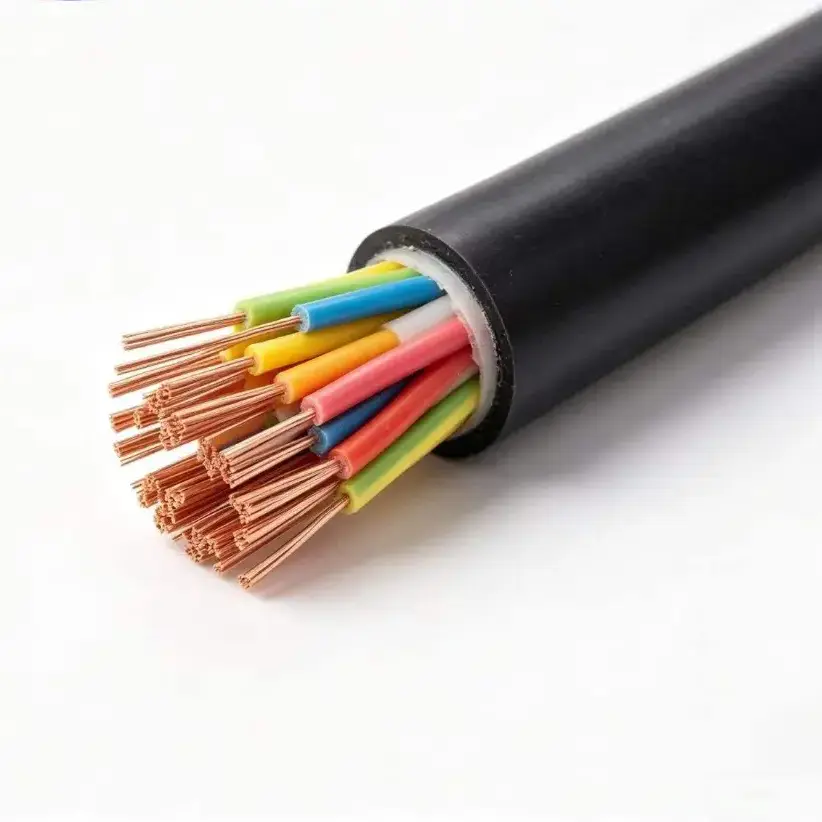

Cáp điều khiển đồng XLPE

Mẫu sản phẩm: KYJV, KYJVP, KYJV22, KYJY, v.v.

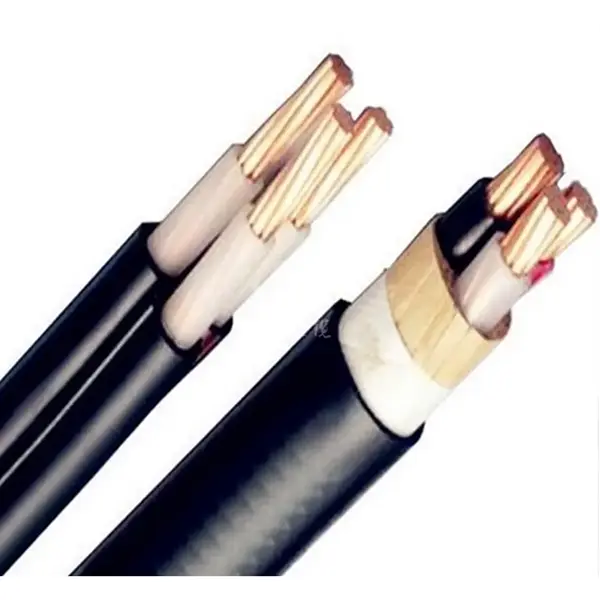

Cáp điều khiển đồng XLPE được sử dụng để điều khiển điện áp thấp, thiết bị đo đạc và mạch tín hiệu trong đó hệ thống cách điện cần thích ứng với nhiệt độ hoạt động cao. Cấu trúc tiêu chuẩn kết hợp các dây dẫn bằng đồng không chứa oxy có độ tinh khiết cao với lớp cách điện XLPE và vỏ bọc bên ngoài bằng PVC, với các cấu hình bọc thép không giáp, được che chắn và có băng thép sẵn có cho các điều kiện lắp đặt khác nhau.

Dữ liệu kỹ thuật được cung cấp chỉ định điện áp định mức 450/750V, nhiệt độ hoạt động lâu dài tối đa là 90 °C và tiết diện dây dẫn tiêu chuẩn từ 0,75 đến 6 mm². Tùy thuộc vào mạch và phương pháp lắp đặt, cáp có thể được cung cấp dây dẫn rắn hoặc linh hoạt, cấu hình nhiều lõi, tấm chắn, bọc thép hoặc cấu trúc không halogen ít khói WDZ.

Thông số kỹ thuật, kích thước và bảng thông số kỹ thuật của sản phẩm

Đặc điểm xây dựng và điện

1. Cách Nhiệt XLPE

Polyetylen liên kết ngang tạo thành lớp cách nhiệt chính. Thông số kỹ thuật được cung cấp đưa ra nhiệt độ hoạt động lâu dài tối đa là 90 °C và khả năng chịu quá tải ngắn hạn là 130 °C. Phạm vi nhiệt độ này là một trong những lý do chính để xem xét cách điện XLPE khi hệ thống lắp đặt điều khiển có thể hoạt động trên các điều kiện điển hình của hệ thống dây cách điện PVC thông dụng.

2. Tùy chọn dây dẫn đồng

Dây dẫn được chỉ định là đồng không có oxy có độ tinh khiết cao 99,99%. KYJV sử dụng dây dẫn rắn Loại 1, trong khi KYJVR được liệt kê với dây dẫn mềm Loại 5. Do đó, kết cấu dây dẫn có thể phù hợp với hệ thống dây điện cố định hoặc hệ thống lắp đặt khi cần thêm tính linh hoạt.

3. Vỏ bọc PVC và các biến thể chức năng

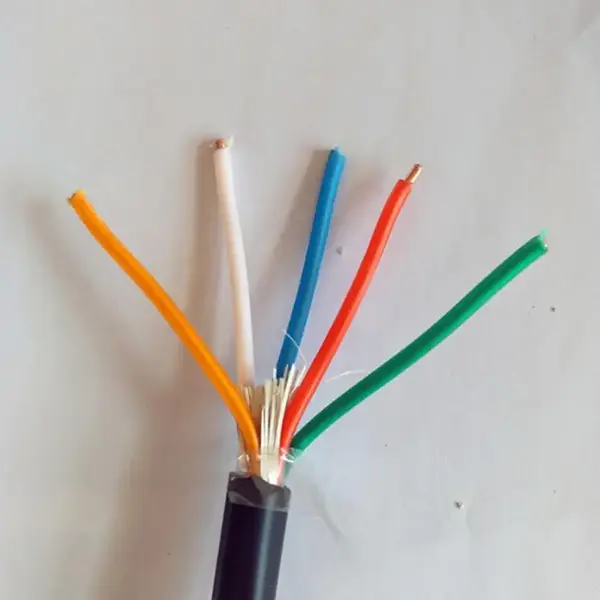

Vỏ bọc bên ngoài tiêu chuẩn là PVC, với phiên bản halogen không khói thấp WDZ có sẵn dưới dạng tùy chọn nâng cấp. KYJVP được che chắn bổ sung thêm tấm chắn bện bằng đồng, trong khi KYJV22 sử dụng áo giáp băng thép cho các ứng dụng cần bảo vệ cơ học bổ sung. Các biến thể này cho phép kết cấu cáp phù hợp với hệ thống lắp đặt xung quanh thay vì sử dụng một cấu hình cho mọi dự án.

Chọn cấu hình phù hợp

Số lượng lõi phải tương ứng với số lượng mạch điều khiển, thiết bị đo hoặc mạch bảo vệ được cung cấp bởi cáp. Phạm vi tiêu chuẩn bao gồm từ 2 đến 61 lõi, trong khi tiết diện dây dẫn nằm trong khoảng từ 0,75 đến 6 mm². Kích thước dây dẫn cần thiết phải được xác định từ tải mạch, độ sụt áp cho phép và điều kiện lắp đặt thay vì chỉ chọn theo số lượng lõi.

Điều kiện lắp đặt xác định xem có cần bảo vệ bổ sung hay không. KYJV hoặc KYJVR không được bọc thép dành cho khay cáp, ống dẫn trong nhà và hệ thống dây cáp cố định. KYJVP có thể được xem xét khi có mối lo ngại về nhiễu điện từ, trong khi KYJV22 dành cho các lắp đặt cụ thể cần có áo giáp băng thép và bảo vệ cơ học. Các giá trị bán kính uốn tối thiểu được cung cấp cũng cần được xem xét trong quá trình định tuyến.

Ứng dụng điển hình

1. Năng lượng và thiết bị điện

Cáp có thể được sử dụng để điều khiển điện áp thấp và nối dây tín hiệu liên quan đến thiết bị PV, hệ thống lưu trữ năng lượng, bộ biến tần, tủ điện và các thiết bị liên quan. Vật liệu cách nhiệt XLPE cung cấp phạm vi nhiệt độ hoạt động dài hạn 90 °C được chỉ định cho các hệ thống lắp đặt ở những nơi nhiệt độ môi trường hoặc nhiệt độ thiết bị yêu cầu mức hiệu suất cách nhiệt này.

2. Tự động hóa công nghiệp

Tủ điều khiển cho máy công cụ, máy bơm, quạt, hệ thống PLC và thiết bị xử lý có thể yêu cầu nối dây điều khiển đa lõi với dây dẫn và cấu hình lắp đặt khác nhau. Các phiên bản dây dẫn linh hoạt có thể đơn giản hóa việc định tuyến xung quanh các thiết bị đầu cuối và tủ thiết bị, trong khi các phiên bản được che chắn có sẵn cho các mạch cần giải quyết nhiễu điện từ.

3. Cơ sở hạ tầng đô thị và xây dựng

Phạm vi cáp có thể được sử dụng trong các đường hầm tiện ích ngầm, rãnh cáp, hệ thống điện tòa nhà và các hệ thống lắp đặt điều khiển điện áp thấp cố định khác. Trong trường hợp cáp phải chịu tải cơ học bổ sung hoặc yêu cầu xây dựng chôn trực tiếp, cấu hình KYJV22 bọc thép cung cấp tùy chọn lắp đặt khác.

4. Điều khiển và bảo vệ hệ thống điện

Các mạch thứ cấp hạ áp trong trạm biến áp, nhà máy điện, phòng phân phối và thiết bị điện có thể sử dụng cáp điều khiển nhiều lõi để thu tín hiệu, khóa liên động và điều khiển thiết bị. Mô hình cuối cùng phải phù hợp với chức năng mạch, kích thước dây dẫn, yêu cầu che chắn và phương pháp lắp đặt.

5. Xuất khẩu các dự án thiết bị và kỹ thuật

Đối với các dự án kỹ thuật và thiết bị điện định hướng xuất khẩu, thông số kỹ thuật của cáp phải được xác nhận dựa trên các yêu cầu hiện hành của dự án trước khi sản xuất. Tài liệu, chiều dài giao hàng, loại cuộn và mọi hồ sơ kiểm tra cần thiết có thể được chỉ định cùng với kiểu cáp và kết cấu.

Kiểm tra kỹ thuật trước khi đặt hàng

Đối với báo giá dự án, thông tin cơ bản thường bao gồm model cáp, điện áp định mức, loại dây dẫn, mặt cắt, số lượng lõi và chiều dài yêu cầu. Nếu cáp được định tuyến gần thiết bị tạo ra nhiễu điện từ thì yêu cầu che chắn phải được nêu riêng. Việc chôn trực tiếp hoặc lắp đặt lộ thiên cũng cần được xác định để có thể đánh giá được nhu cầu về áo giáp.

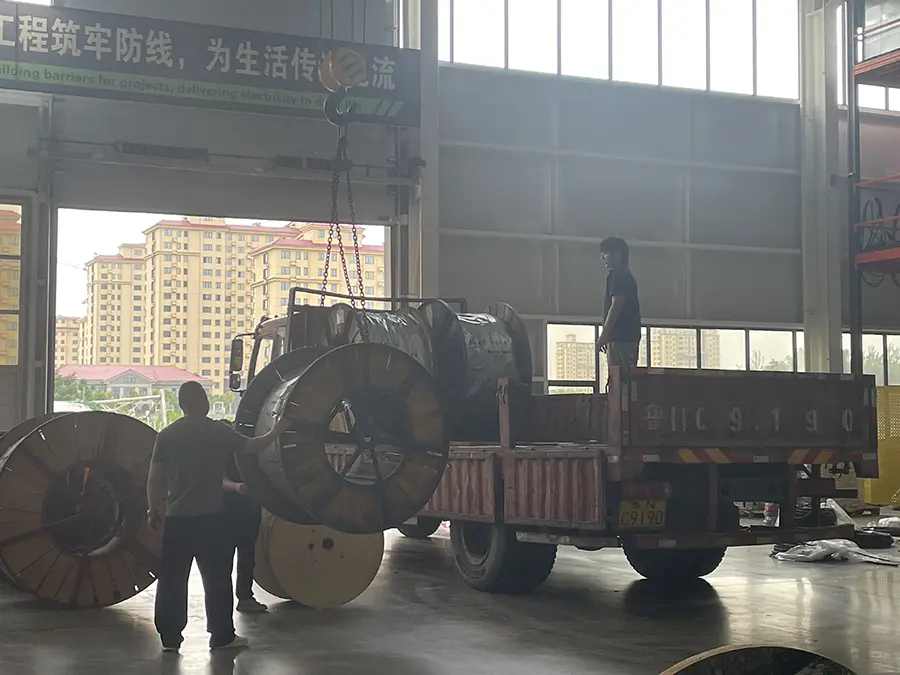

Đối với các đơn hàng xuất khẩu, việc đóng gói và chứng từ phải được xác nhận ở giai đoạn báo giá. Thông số kỹ thuật được cung cấp liệt kê các cuộn nhựa và cuộn gỗ đã được khử trùng, cùng với độ dài phân phối tùy chỉnh. Các yêu cầu đặc biệt như cấu trúc halogen không khói thấp của WDZ hoặc các phiên bản chịu lạnh cũng phải được chỉ định trước khi sản xuất.

Câu hỏi thường gặp

1. Tiêu chuẩn nào được quy định cho loại cáp này?

Dữ liệu sản phẩm được cung cấp liệt kê GB/T 9330 là tiêu chuẩn quốc gia. Nếu một dự án ở nước ngoài yêu cầu các tiêu chuẩn, chứng chỉ hoặc tài liệu kiểm tra bổ sung thì những yêu cầu đó phải được xác nhận theo thị trường đích và đặc điểm kỹ thuật của dự án.

2. Có những kích cỡ dây dẫn và số lượng lõi nào?

Mặt cắt dây dẫn tiêu chuẩn là 0,75, 1,0, 1,5, 2,5, 4 và 6 mm². Cấu hình lõi tiêu chuẩn có phạm vi từ 2 đến 61 lõi, bao gồm nhiều lõi trung gian. Số lượng lõi đặc biệt có thể được sản xuất theo yêu cầu của dự án.

3. Nhiệt độ hoạt động của tấm cách nhiệt XLPE là bao nhiêu?

Dữ liệu kỹ thuật được cung cấp chỉ định nhiệt độ hoạt động lâu dài tối đa là 90 °C và khả năng chịu quá tải ngắn hạn là 130 °C. Nhiệt độ lắp đặt tối thiểu tiêu chuẩn là ≥0 °C, trong khi phiên bản chịu lạnh được liệt kê để lắp đặt trực tiếp ở -30 °C.

4. Khi nào cần có phiên bản được che chắn hoặc bọc thép?

KYJVP được che chắn có thể được xem xét khi cần kiểm soát nhiễu điện từ trong tín hiệu hoặc mạch điều khiển. KYJV22 bọc thép được thiết kế cho các điều kiện thi công cần có sự bảo vệ cơ học bổ sung, bao gồm cả việc chôn trực tiếp dưới lòng đất theo quy định. Các yêu cầu về bán kính uốn tối thiểu là khác nhau đối với các công trình không có giáp, được che chắn và có bọc thép.

5. Những thử nghiệm điện nào được chỉ định trước khi giao hàng?

Thông số kỹ thuật được cung cấp liệt kê điện trở cách điện ≥1000 MΩ·km ở 20 °C và thử nghiệm khả năng chịu điện áp của sản phẩm hoàn thiện là 3000V/5 phút mà không đánh thủng. Bảng cũng chỉ định kiểm tra đầy đủ trước khi giao hàng. Bất kỳ yêu cầu kiểm tra cụ thể nào của dự án hoặc yêu cầu thử nghiệm của bên thứ ba đều phải được xác nhận trước khi sản xuất.

6. Chiều dài giao hàng và kết cấu cáp có thể được tùy chỉnh không?

Đúng. Dữ liệu được cung cấp liệt kê các độ dài phân phối tùy chỉnh với dung sai độ dài đã nêu là ± 0,5%. Số lượng lõi đặc biệt, kết cấu dây dẫn linh hoạt, che chắn, bọc thép, kết cấu halogen không khói thấp WDZ và các phiên bản chịu lạnh có thể được chỉ định theo yêu cầu của dự án.
