Cáp điều khiển nhiệt độ cao

Các mẫu cơ bản: KGG, KFF, v.v. Vật liệu cách nhiệt: cao su silicon hoặc nhựa dẻo.

Cáp điều khiển nhiệt độ cao là cáp chuyên dụng để truyền tín hiệu điều khiển và giám sát trong môi trường làm việc ở nhiệt độ cao. Nó sử dụng đồng không có oxy có độ tinh khiết cao làm dây dẫn, với lớp cách điện bằng cao su silicon hoặc nhựa dẻo và các cấu trúc vỏ bọc và che chắn tùy chọn. Dây dẫn nhiều sợi mang lại sự linh hoạt cho việc đi dây thiết bị, trong khi vật liệu cách điện và vỏ bọc có thể được lựa chọn theo nhiệt độ vận hành và các điều kiện xung quanh.

Cấu trúc này dành cho các ứng dụng trong đó khả năng chịu nhiệt là một phần quan trọng trong việc lựa chọn cáp. Các ứng dụng điển hình bao gồm luyện kim, xử lý nhiệt, lò công nghiệp, thiết bị xử lý nhiệt và các hệ thống điều khiển công nghiệp khác. Thông số kỹ thuật thực tế của cáp phải được chọn theo nhiệt độ liên tục, nhiệt độ cao nhất, yêu cầu về điện, điều kiện lắp đặt và khả năng tiếp xúc với dầu, độ ẩm hoặc môi trường ăn mòn.

Thông số kỹ thuật sản phẩm Kích thước và bảng thông số kỹ thuật

Vật liệu và Xây dựng

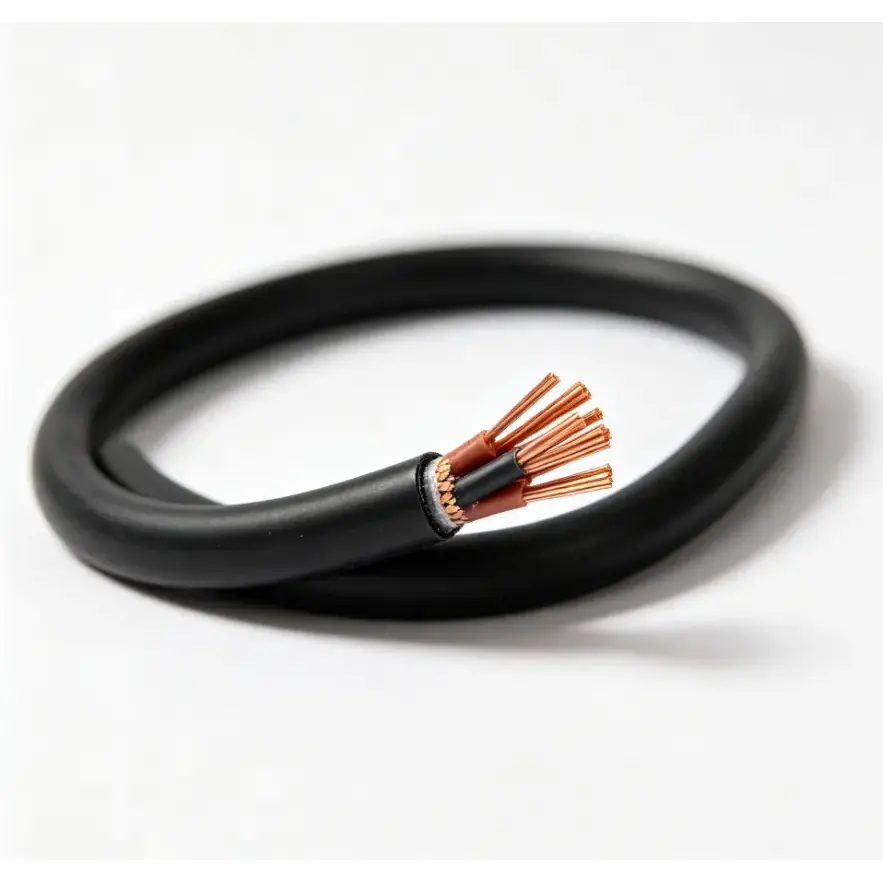

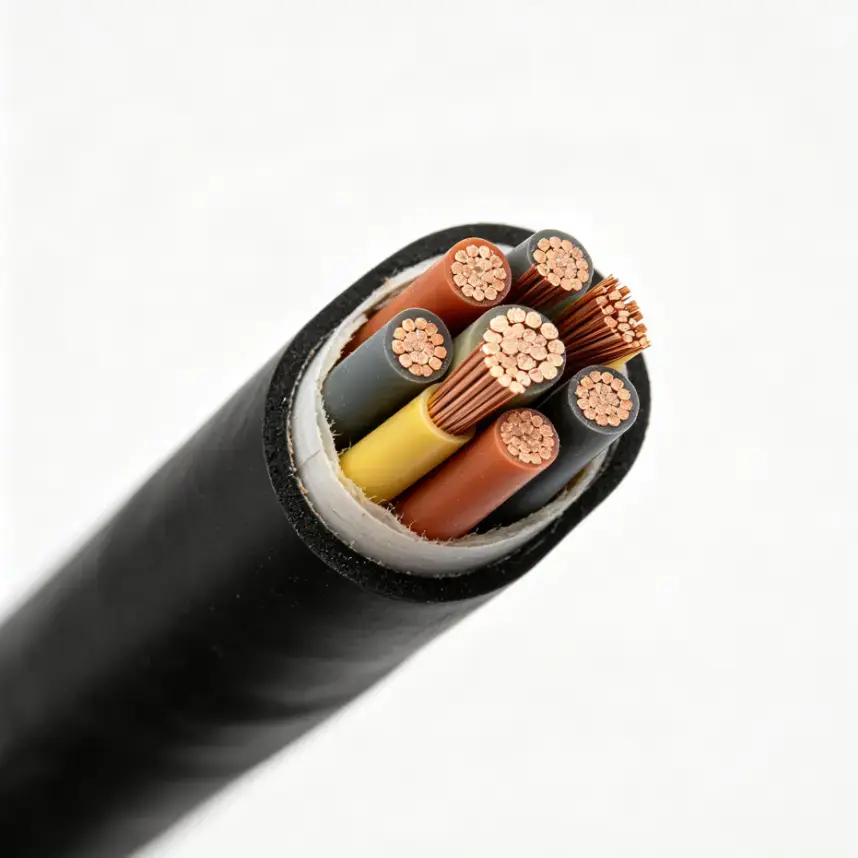

1. Dây dẫn bằng đồng không có oxy có độ tinh khiết cao

Dây dẫn được làm bằng đồng không có oxy có độ tinh khiết cao trong cấu trúc linh hoạt nhiều sợi. So với dây dẫn rắn cứng, cấu trúc dạng bện phù hợp hơn để định tuyến xung quanh thiết bị và tủ điều khiển. Mặt cắt dây dẫn có sẵn là 0,5 mm 2 đến 10 mm 2 theo phạm vi thông số kỹ thuật được liệt kê.

2. Cao su silicone hoặc vật liệu cách nhiệt fluoroplastic

Cao su silicon và nhựa fluoroplastic cung cấp các lựa chọn cách nhiệt chịu nhiệt cho các điều kiện hoạt động khác nhau. Lựa chọn vật liệu nên xem xét nhiệt độ làm việc liên tục, tiếp xúc với nhiệt độ ngắn hạn, các yêu cầu cơ học và môi trường xung quanh thay vì chỉ riêng nhiệt độ.

3. Che chắn tùy chọn cho mạch điều khiển

Cáp có thể được trang bị bện dây đồng hoặc quấn băng đồng khi cần che chắn. Tỷ lệ bao phủ che chắn được chỉ định là ≥80%. Việc che chắn đặc biệt có liên quan khi các mạch điều khiển hoặc giám sát được lắp đặt gần thiết bị có thể tạo ra nhiễu điện.

4. Nhiều tùy chọn vật liệu vỏ bọc

Vỏ bọc bên ngoài có thể sử dụng nhựa PVC chống cháy không khói halogen, chịu nhiệt độ cao, cao su silicon, hợp chất vỏ nhựa fluoroplastic hoặc nitrile. Cấu trúc sẵn có cung cấp sự kết hợp khác nhau giữa khả năng chịu nhiệt độ và khả năng chống dầu, axit, kiềm và các điều kiện công nghiệp khác.

Performance and Application Considerations

Nhiệt độ làm việc của cáp điều khiển được xác định bởi kết cấu cáp hoàn chỉnh, bao gồm dây dẫn, lớp cách điện, vỏ bọc và các điều kiện lắp đặt. Vì lý do này, cấp nhiệt độ, mức độ tiếp xúc với môi trường và các yêu cầu về điện phải được xác nhận cùng nhau trước khi chọn thông số kỹ thuật.

1. Yêu cầu về nhiệt độ dài hạn và ngắn hạn

Các mức nhiệt độ hoạt động dài hạn có sẵn là 90oC, 180oC và 200oC. Tùy thuộc vào cấu trúc đã chọn, nhiệt độ cao nhất trong thời gian ngắn có thể đạt tới 250oC đến 280oC. Phiên bản cao su silicon và nhựa dẻo FEP cũng có thể chịu được nhiệt độ xuống tới -60oC. Cấp được chọn phải tương ứng với đặc tính nhiệt độ thực tế của thiết bị.

2. Hiệu suất điện cho mạch điều khiển và giám sát

Dây dẫn bằng đồng không có oxy cung cấp đường dẫn điện cần thiết cho các tín hiệu điều khiển và giám sát, trong khi điện trở cách điện và điện áp chịu được cung cấp các chỉ số hiệu suất điện có thể đo lường được. Khi lo ngại nhiễu điện từ, có thể chỉ định việc che chắn bằng dây đồng hoặc băng đồng.

3. Chống lại điều kiện làm việc công nghiệp

Các khu vực có nhiệt độ cao cũng có thể chứa dầu, hơi ẩm, bụi, các chất có tính axit hoặc kiềm. Do đó, vỏ bọc phải được lựa chọn theo môi trường xung quanh thực tế. Các tùy chọn vỏ bọc cao su silicon, nhựa dẻo và nitrile có thể được xem xét cho các kết hợp khác nhau giữa nhiệt độ và tiếp xúc với môi trường.

4. Lắp đặt linh hoạt xung quanh thiết bị

Cấu trúc dây dẫn nhiều sợi hỗ trợ định tuyến linh hoạt xung quanh máy móc công nghiệp, tủ điều khiển và thiết bị nhiệt. Số lượng lõi, tiết diện dây dẫn và kết cấu tổng thể của cáp phải phù hợp với không gian lắp đặt sẵn có và yêu cầu về mạch điện.

Ứng dụng công nghiệp điển hình

Cáp này được sử dụng để điều khiển, giám sát và mạch tín hiệu trong môi trường công nghiệp nơi nhiệt độ tăng cao ảnh hưởng đến việc lựa chọn cáp. Các ứng dụng điển hình bao gồm:

●Thiết bị luyện kim và gia công kim loại

●Dây chuyền xử lý nhiệt và thiết bị xử lý nhiệt

●Lò công nghiệp và hệ thống sưởi ấm

●Máy sản xuất nhiệt độ cao

●Tủ điều khiển công nghiệp và kết nối thiết bị

●Mạch điều khiển và giám sát nhiệt độ

●Thiết bị tiếp xúc với dầu, hơi ẩm, bụi hoặc môi trường công nghiệp ăn mòn

Kiểm soát chất lượng và xác minh kỹ thuật

Đối với việc mua sắm cáp công nghiệp, việc xác minh sản phẩm nên tập trung vào các thông số điện và kết cấu có thể đo lường được. Các mục chính bao gồm vật liệu dây dẫn, mặt cắt dây dẫn, số lượng lõi, vật liệu cách điện, kết cấu vỏ bọc, điện áp định mức, điện trở cách điện, điện trở dây dẫn và điện áp chịu được.

Kiểm tra sản xuất có thể bao gồm kiểm tra kích thước, kiểm tra điện trở dây dẫn, kiểm tra điện trở cách điện và kiểm tra điện áp chịu tần số công nghiệp theo thông số kỹ thuật hiện hành của sản phẩm. Đối với các đơn đặt hàng kỹ thuật và xuất khẩu, tài liệu kỹ thuật và hồ sơ kiểm tra có thể được xác nhận theo yêu cầu kỹ thuật và điều kiện dự án.

Những gì cần được xác nhận trước khi đặt hàng?

Đối với thông số kỹ thuật của cáp điều khiển nhiệt độ cao, cần xác nhận thông tin sau trước khi báo giá hoặc sản xuất:

●Nhiệt độ hoạt động liên tục và nhiệt độ cao nhất có thể trong thời gian ngắn

●Yêu cầu tiết diện dây dẫn và số lõi

●Yêu cầu về điện áp định mức và hiệu suất điện

●Có cần phải che chắn bằng dây đồng hay băng đồng hay không

●Vật liệu vỏ bọc cần thiết và khả năng chống chịu môi trường

●Tiếp xúc với dầu, axit, kiềm, hơi ẩm, bụi hoặc môi trường ăn mòn

●Yêu cầu về khả năng chống cháy hoặc chống cháy

●Yêu cầu về chiều dài cáp, bao bì và tài liệu kỹ thuật

Câu hỏi thường gặp

1. Cáp điều khiển nhiệt độ cao này có thể chịu được liên tục ở nhiệt độ nào?

Các mức nhiệt độ hoạt động dài hạn có sẵn bao gồm 90oC, 180oC và 200oC. Tùy thuộc vào cấu trúc đã chọn, nhiệt độ cao nhất trong thời gian ngắn có thể đạt tới 250oC đến 280oC. Phiên bản cao su silicon và nhựa dẻo FEP cũng có thể chịu được nhiệt độ thấp xuống tới -60oC.

2. Vật liệu dẫn điện nào được sử dụng?

Dây dẫn sử dụng đồng không có oxy có độ tinh khiết cao trong cấu trúc linh hoạt nhiều sợi. Mặt cắt dây dẫn có sẵn là 0,5 mm 2 đến 10 mm 2 theo thông số kỹ thuật được liệt kê.

3. Có thể thêm tấm chắn vào không?

Đúng. Lớp che chắn tùy chọn bao gồm bện dây đồng hoặc quấn băng đồng, với tỷ lệ che chắn được chỉ định là ≥80%. Cấu trúc che chắn có thể được lựa chọn theo hệ thống điều khiển và môi trường điện từ.

4. Bạn có thể tùy chỉnh lõi cáp, mặt cắt ngang, lớp che chắn và lớp chống cháy không?

Đúng. Cấu trúc được liệt kê hỗ trợ từ 2 đến 61 lõi và tiết diện dây dẫn từ 0,5 mm2 đến 10 mm2. Các yêu cầu về che chắn, vật liệu vỏ bọc, chống cháy hoặc chống cháy và chiều dài cáp có thể được xác nhận theo ứng dụng và thông số kỹ thuật.

5. Cáp có phù hợp để tiếp xúc với dầu, axit và kiềm không?

Các lựa chọn vỏ bọc có sẵn bao gồm cao su silicon, nhựa dẻo, hợp chất vỏ nitrile và PVC chịu nhiệt độ cao. Khi có dầu, axit, kiềm, độ ẩm hoặc môi trường ăn mòn, vật liệu vỏ bọc phải được lựa chọn theo môi trường làm việc thực tế.

6. Một đơn hàng ngoại thương số lượng lớn cần những thông tin gì?

Vui lòng cung cấp tiết diện dây dẫn, số lượng lõi, nhiệt độ hoạt động, điện áp định mức, yêu cầu che chắn, vật liệu vỏ bọc, chiều dài cáp, môi trường ứng dụng và các tiêu chuẩn kỹ thuật hiện hành theo yêu cầu. Những chi tiết này cho phép xác nhận thông số kỹ thuật sản xuất và kết cấu cáp trước khi báo giá.
