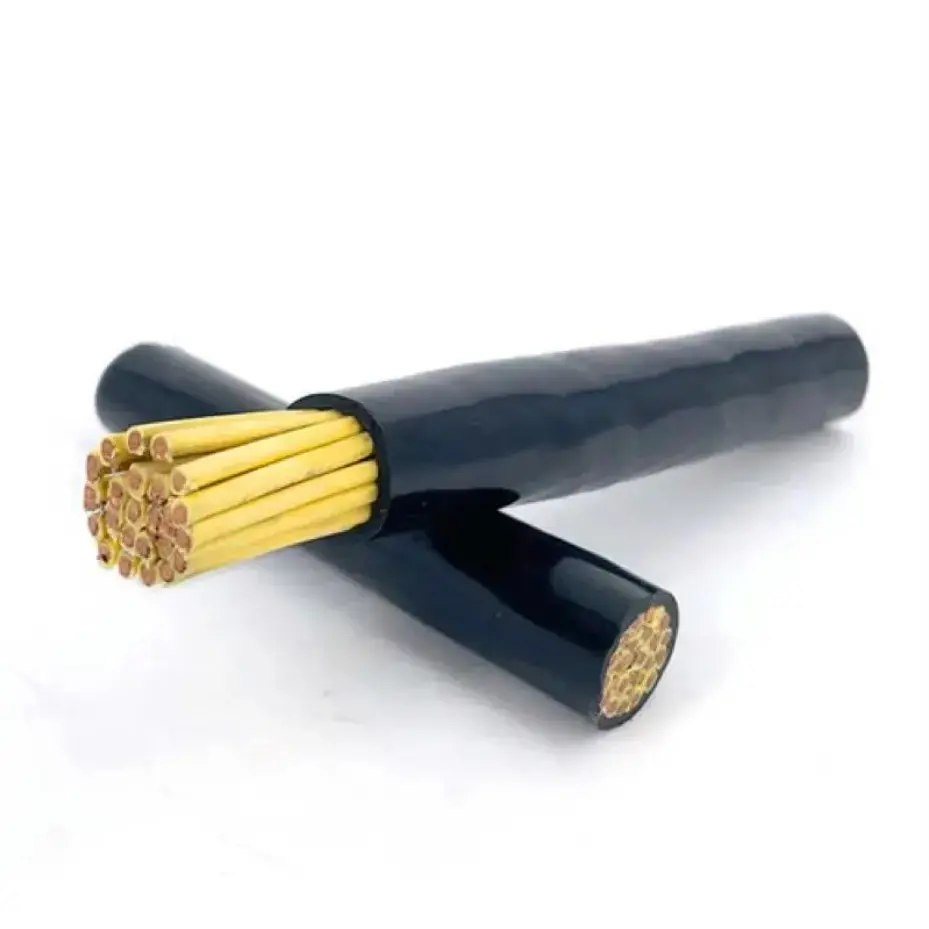

Cáp điều khiển linh hoạt PVC đồng

Mẫu sản phẩm cơ bản: KVVR

Cáp điều khiển linh hoạt PVC đồng là cáp điều khiển 450/750V được chế tạo xung quanh các dây dẫn bằng đồng bện và lớp cách điện và vỏ bọc PVC. Cấu trúc dây dẫn linh hoạt cho phép cáp đi theo các đường định tuyến chặt chẽ hơn dây dẫn đặc hoặc cứng, rất hữu ích khi dây điều khiển phải đi qua tủ, khay, ống dẫn hoặc kết nối thiết bị. Vai trò chính của nó là truyền tín hiệu điều khiển, đo lường và giám sát trong các hệ thống điện hạ thế.

Đối với các mạch điều khiển tự động và mạch phụ trợ, tiết diện dây dẫn, số lõi, phương pháp lắp đặt và điện trở là quan trọng khi xác định cáp. Các kích thước dây dẫn có sẵn đáp ứng các yêu cầu nối dây điều khiển chung, trong khi các cấu hình lõi khác nhau có thể được chọn tùy theo thiết kế mạch.

Bảng thông số kỹ thuật sản phẩm

Đặc điểm xây dựng và điện

Dây dẫn đồng bị mắc kẹt

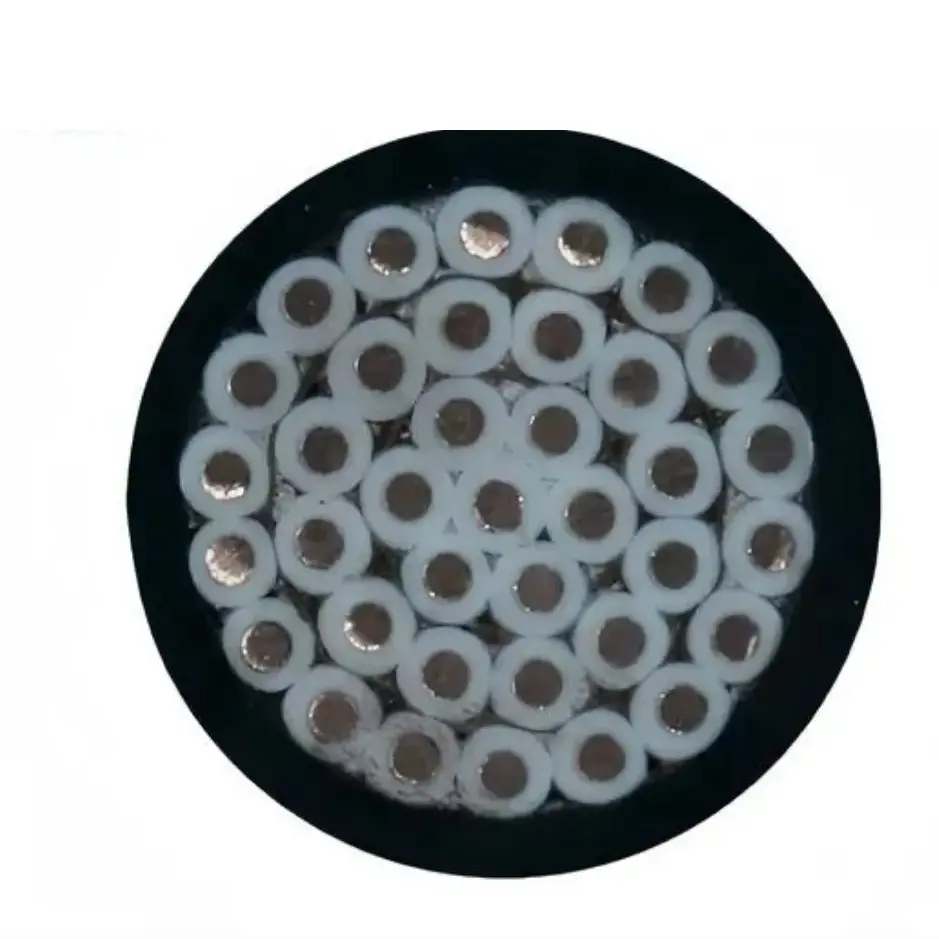

Dây dẫn bao gồm nhiều sợi đồng mịn chứ không phải là một dây dẫn rắn. Cấu trúc này mang lại sự linh hoạt về mặt cơ học cần thiết cho việc định tuyến dây điều khiển xung quanh các thiết bị đầu cuối, các bộ phận trong tủ và hệ thống quản lý cáp. Điện trở dây dẫn ở 20oC được cung cấp trong bảng thông số kỹ thuật cho cả điều kiện kim loại không mạ và mạ.

Cách nhiệt và vỏ bọc PVC

PVC được sử dụng làm vật liệu cách điện chính xung quanh dây dẫn, với cấu trúc cáp giúp cách ly điện giữa từng dây dẫn và môi trường xung quanh. Độ dày cách điện được liệt kê thay đổi theo mặt cắt dây dẫn, cho phép kiểm tra thông số kỹ thuật theo yêu cầu mạch dự định.

Dây điều khiển 450/750V

Định mức 450/750V đặt cáp này trong phạm vi điều khiển điện áp thấp và dây phụ trợ thông thường. Nó được thiết kế cho các mạch giám sát và điều khiển điện chứ không phải để thay thế cho cáp nguồn được chọn để truyền tải điện áp cao hơn. Lựa chọn cuối cùng phải tuân theo các yêu cầu về điện áp, dòng điện, lắp đặt và thiết bị của mạch hoàn chỉnh.

Kịch bản ứng dụng

Cáp điều khiển linh hoạt PVC đồng được sử dụng trong các mạch điều khiển và phụ trợ trong đó tuyến đi dây bao gồm tủ, kết nối thiết bị hoặc các vị trí khác cần xử lý dễ dàng hơn trong quá trình lắp đặt.

1. Ngành Điện: Tủ điều khiển trong phòng phân phối điện, dây điều khiển máy phát điện và mạch tín hiệu thứ cấp cho trạm biến áp.

2. Tự động hóa công nghiệp: Hệ thống dây điện điều khiển bên trong cho thiết bị trong dây chuyền sản xuất, máy công cụ, quạt, máy bơm nước và thiết bị sấy khô.

3. Dự án hỗ trợ tòa nhà: Mô-đun điều khiển điều hòa không khí trung tâm, tủ điều khiển thang máy, phòng máy ngầm và hệ thống liên kết chiếu sáng tòa nhà.

4. Sản xuất luyện kim: Bảng điều khiển vận hành tự động và kết nối tín hiệu cho thiết bị sản xuất trong xưởng công nghiệp.

5. Dự án hỗ trợ chung: Mạch điều khiển điện cho thiết bị liên kết phòng cháy chữa cháy và thiết bị xử lý nước thải bảo vệ môi trường.

Các vấn đề về hệ thống dây điện thực tế đã được giải quyết

1. Định tuyến qua không gian hạn chế

Tủ và thiết bị điều khiển thường chứa nhiều thiết bị đầu cuối, linh kiện và tuyến cáp trong một không gian hạn chế. Dây dẫn bị mắc kẹt làm cho cáp dễ dàng đi và kết thúc ở những nơi dây dẫn cứng sẽ ít thuận tiện hơn khi xử lý.

2. Kích thước dây dẫn phù hợp với mạch điện

Các mạch điều khiển không yêu cầu cùng một tiết diện dây dẫn. Các kích thước sẵn có từ 0,5mm2 đến 6 mm2 cho phép thông số kỹ thuật của cáp phù hợp với yêu cầu về mạch điện, điều kiện lắp đặt và đặc tính điện của thiết bị được kết nối.

3. Quản lý hệ thống dây điều khiển đa lõi

Sử dụng cáp nhiều lõi có thể đơn giản hóa việc tổ chức các mạch giám sát và điều khiển liên quan. Số lượng lõi phải được xác định từ số lượng tín hiệu cần thiết, mạch dự phòng và cách bố trí hệ thống dây điện của thiết bị.

4. Duy trì các thông số điện nhất quán

Điện trở dây dẫn và độ dày cách điện là các thông số có thể đo được và có thể kiểm tra được dựa trên kết cấu cáp được chỉ định. Đối với việc mua sắm dự án, mặt cắt, cấu hình lõi và tài liệu kỹ thuật hiện hành cần được xác nhận trước khi sản xuất hoặc vận chuyển.

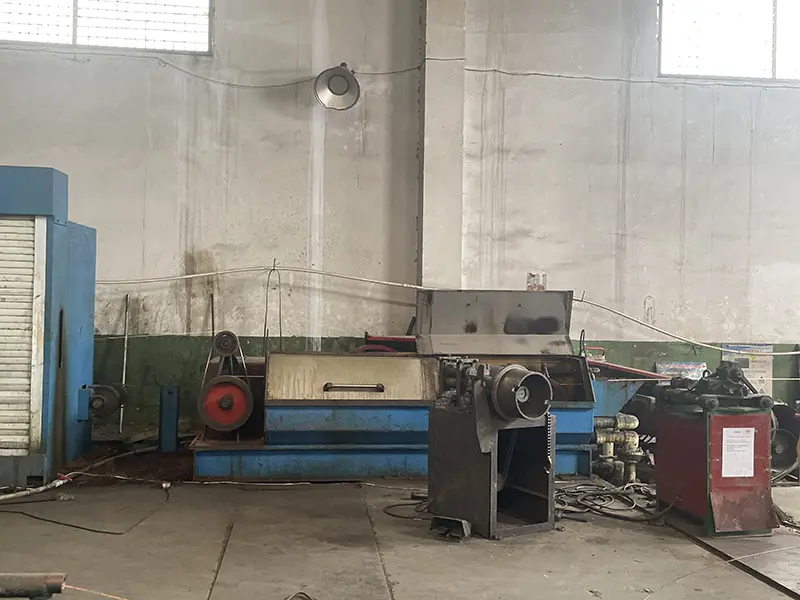

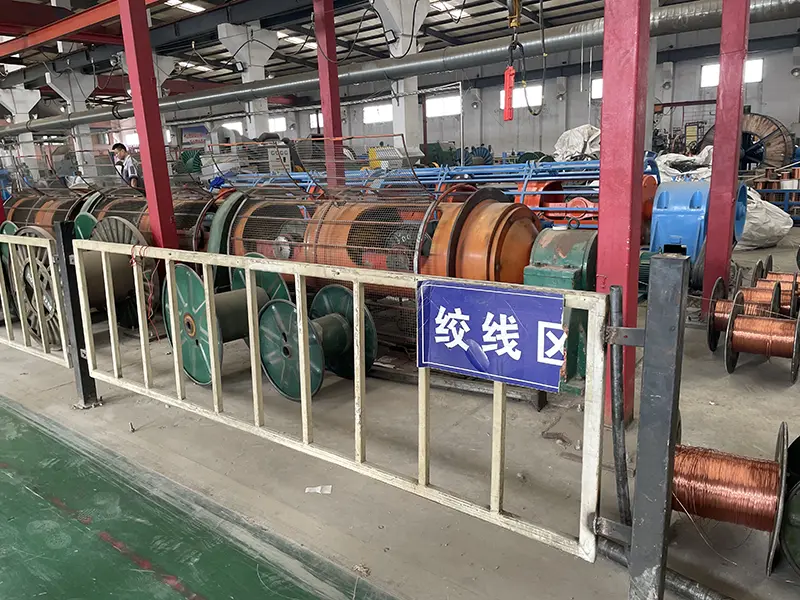

Xác minh sản xuất và chất lượng

Đối với việc mua sắm cáp điều khiển, việc đánh giá chất lượng nên tập trung vào các thông số kỹ thuật của vật liệu có thể theo dõi và các thông số sản xuất có thể đo lường được thay vì chỉ tập trung vào hình thức bên ngoài. Các hoạt động kiểm tra liên quan có thể bao gồm kết cấu dây dẫn, điện trở dây dẫn, kích thước cách điện và kiểm tra thành phẩm cáp theo yêu cầu hiện hành của sản phẩm.

Qian Cheng có thể cung cấp thông số kỹ thuật sản phẩm và thông tin kỹ thuật liên quan để lựa chọn dự án. Đối với các đơn đặt hàng số lượng lớn hoặc dự án, mẫu yêu cầu, mặt cắt dây dẫn, số lượng lõi, chiều dài cáp, bao bì và tài liệu phải được xác nhận trước khi xử lý đơn hàng.

Hướng dẫn lựa chọn thông số kỹ thuật

Khi chọn loại cáp điều khiển này, cần xem xét một số thông số cùng nhau thay vì chọn kích thước dây dẫn một cách độc lập.

1. Mặt cắt dây dẫn: Chọn theo tải điện, chức năng mạch và các yêu cầu nối dây hiện hành.

2. Số lượng lõi: Xác định số lượng mạch điều khiển, giám sát và mạch phụ cần được cáp mang theo.

3. Phương pháp lắp đặt: Kiểm tra xem cáp có được định tuyến qua tủ, khay, ống dẫn hoặc kết nối thiết bị hay không và xem xét độ linh hoạt cần thiết.

4. Thông số điện: Xác nhận điện áp định mức và điện trở dây dẫn cho phép theo yêu cầu của hệ thống điều khiển được kết nối.

5. Tài liệu dự án: Đối với các đơn đặt hàng kỹ thuật hoặc xuất khẩu, hãy xác nhận bảng thông số kỹ thuật bắt buộc, hồ sơ kiểm tra và các tài liệu kỹ thuật khác trước khi giao hàng.

Câu hỏi thường gặp

1. Điện áp định mức của Cáp điều khiển linh hoạt bằng đồng PVC này là bao nhiêu?

Điện áp định mức là 450/750V. Cáp sử dụng dây dẫn bằng đồng bện có lớp cách điện PVC và được thiết kế để điều khiển điện áp thấp và các mạch phụ trợ.

2. Có những kích thước dây dẫn nào?

Bảng thông số kỹ thuật bao gồm các mặt cắt danh nghĩa từ 0,5 mm 2 đến 6 mm 2. Việc lựa chọn thực tế phải dựa trên các yêu cầu về điện và điều kiện lắp đặt của mạch điều khiển.

3. Bạn có thể cung cấp thông số kỹ thuật đầy đủ để lựa chọn dự án không?

Đúng. Thông tin kỹ thuật có thể được cung cấp cho kích thước dây dẫn và cấu hình cáp hiện hành, bao gồm đường kính dây dẫn, độ dày cách điện PVC và điện trở dây dẫn DC 20oC.

4. Cáp này thường được áp dụng ở đâu?

Nó có thể được sử dụng trong tủ điều khiển phân phối điện, thiết bị tự động hóa công nghiệp, hệ thống điều khiển thang máy, điều khiển điều hòa không khí trung tâm, thiết bị luyện kim và hệ thống điều khiển điện bảo vệ môi trường.

5. Nên chọn cáp như thế nào cho hệ thống điều khiển mới?

Trước tiên, hãy xác nhận điện áp định mức, mặt cắt dây dẫn, số lượng lõi yêu cầu, lộ trình lắp đặt và điều kiện môi trường. Thông số kỹ thuật của cáp sau đó có thể được kết hợp với các yêu cầu về điện và cơ khí của hệ thống.

6. Có thể tùy chỉnh chiều dài cáp và các thông số kỹ thuật khác không?

Các yêu cầu về chiều dài và cấu hình cáp có thể được thảo luận tùy theo dự án. Đối với các đơn đặt hàng không theo tiêu chuẩn, kích thước dây dẫn, số lượng lõi, chiều dài, bao bì và tài liệu kỹ thuật cần thiết phải được xác nhận trước khi sản xuất.
