Đối với các mạch điện áp thấp cần duy trì năng lượng trong thời gian xảy ra cháy quy định, Cáp điện chống cháy bằng nhôm PVC kết hợp dây dẫn nhôm với lớp cách điện, lớp chống cháy chuyên dụng và vỏ bảo vệ PVC. Nó được thiết kế để phân phối điện khẩn cấp và các mạch khác có yêu cầu về khả năng cháy liên tục được xác định.
Phạm vi bao gồm các kích thước dây dẫn từ 1,5 mm2 đến 1000 mm2, với dữ liệu điện được cung cấp về điện trở dây dẫn, điện áp chịu được và cường độ dòng điện trong các điều kiện lắp đặt khác nhau. Lựa chọn cáp cuối cùng phụ thuộc vào tải mạch, chiều dài tuyến đường, phương pháp lắp đặt, độ sụt điện áp cho phép và các yêu cầu an toàn cháy nổ hiện hành.
|
Mặt cắt danh nghĩa (mm²) |
Độ dày cách nhiệt (mm) |
Độ dày vỏ bọc (mm) |
Đường kính ngoài của cáp gần đúng (mm) |
Điện trở DC dây dẫn (Ω/km)Al |
Điện áp thử nghiệm (kV/5 phút) |
Độ khuếch đại trong không khí (A) (A)-Al |
Độ khuếch đại trong đất chôn trực tiếp(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
.7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
.80,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
.60,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
.40,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
.0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
.0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
.0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
.0.0291 |
3.5 |
1050 |
875 |
Cáp được xây dựng xung quanh bốn lớp chức năng hoạt động cùng nhau trong quá trình hoạt động bình thường và trong các điều kiện thử lửa được chỉ định. Dây dẫn nhôm mang tải điện, trong khi vật liệu cách nhiệt giúp phân tách điện. Lớp chống cháy chuyên dụng giúp bảo vệ mạch điện khi tiếp xúc với nhiệt độ cao, đồng thời lớp vỏ PVC tạo thành bề mặt bảo vệ bên ngoài.
Nhôm được dùng làm vật dẫn mang dòng điện. Mật độ thấp hơn của nó so với đồng có thể liên quan đến trọng lượng và khả năng xử lý của cáp, đặc biệt là trên các tuyến cáp dài. Tuy nhiên, dây dẫn bằng nhôm yêu cầu kích thước phù hợp và các bộ phận đầu cuối tương thích. Cần xem xét công suất hiện tại, độ sụt áp và điều kiện lắp đặt trước khi chọn mặt cắt dây dẫn.
Lớp chống cháy nhằm mục đích cung cấp khả năng bảo vệ nhiệt cho lõi điện trong thời gian tiếp xúc với lửa quy định. Chức năng của nó phải được phân biệt với khả năng chống cháy: vật liệu chống cháy chủ yếu nhằm hạn chế sự lan truyền của ngọn lửa, trong khi kết cấu cáp chống cháy được đánh giá để duy trì hoạt động của mạch điện trong các điều kiện thử lửa xác định.
Lớp cách điện cung cấp sự cách ly điện cần thiết xung quanh dây dẫn, trong khi vỏ bọc PVC bảo vệ cáp thành phẩm khỏi tiếp xúc thông thường bên ngoài trong quá trình xử lý và lắp đặt. Độ dày lớp cách điện và vỏ bọc thể hiện trong bảng thay đổi tùy theo kích thước dây dẫn và một phần cấu thành thông số kỹ thuật kích thước của cáp.
Đối với các mạch điện liên quan đến hỏa hoạn, hiệu suất của cáp không thể được đánh giá chỉ bằng khả năng chống cháy. Tính liên tục về điện, tình trạng cách điện, điện trở dây dẫn và các điều kiện thử lửa có thể áp dụng đều cần được xem xét cùng nhau. Dữ liệu sản phẩm được cung cấp chỉ định điện áp thử nghiệm 3,5 kV/5 phút và cung cấp các giá trị mang dòng điện riêng biệt để lắp đặt trong không khí và đất chôn trực tiếp.
Thông tin sản phẩm được cung cấp nêu rõ hiệu suất chống cháy trong 90 phút trong điều kiện thử nghiệm ở nhiệt độ 750 °C. Giá trị này phải được hiểu là kết quả thử nghiệm liên quan đến phương pháp thử nghiệm và kết cấu cáp được chỉ định chứ không phải là một tuyên bố chung rằng cáp sẽ duy trì nguồn điện trong cùng khoảng thời gian trong mọi vụ cháy thực tế. Việc phê duyệt dự án phải dựa trên báo cáo thử nghiệm hiện hành và các yêu cầu an toàn cháy nổ của địa phương.
Điện trở DC của dây dẫn được liệt kê trong bảng kỹ thuật dành cho các kích cỡ dây dẫn nhôm hiện hành. Các số liệu về độ khuếch đại được cung cấp riêng cho việc lắp đặt trong không khí và đất chôn trực tiếp vì khả năng tản nhiệt thay đổi theo điều kiện lắp đặt. Kích thước cáp thực tế cũng có thể yêu cầu xem xét nhiệt độ môi trường, nhóm cáp, điều kiện chôn lấp, chiều dài tuyến và độ sụt áp cho phép.
Giá trị 3,5 kV/5 phút được liệt kê thể hiện điện áp và thời lượng thử nghiệm được chỉ định trong dữ liệu sản phẩm được cung cấp. Thử nghiệm điện áp chịu được được sử dụng để kiểm tra hệ thống cách điện trong điều kiện thử nghiệm xác định. Tài liệu sản phẩm và tiêu chuẩn sản xuất hiện hành phải được xem xét khi cáp được đệ trình để dự án phê duyệt.
Việc lựa chọn cáp nên bắt đầu từ tải điện và sau đó được kiểm tra dựa trên môi trường lắp đặt thực tế. Đối với các mạch điện khẩn cấp và liên quan đến cháy, thời gian chống cháy cần thiết và các yêu cầu kết cấu hiện hành cũng phải được xác định trước khi đặt hàng cáp.
Mặt cắt danh nghĩa phải được chọn theo dòng điện vận hành, độ sụt áp và điều kiện lắp đặt. Đối với các mạch điện có khoảng cách xa, độ sụt điện áp có thể trở thành một yếu tố kích thước quan trọng ngay cả khi khả năng mang dòng của dây dẫn là đủ. Do đó, lựa chọn cuối cùng phải dựa trên thiết kế mạch hoàn chỉnh thay vì chỉ dựa trên độ khuếch đại.
Khi lắp đặt trong khay cáp hoặc các tuyến hở khác, khả năng tản nhiệt, khoảng cách cáp, nhiệt độ môi trường và số lượng cáp được tải có thể ảnh hưởng đến dòng điện cho phép. Các giá trị độ khuếch đại không khí trong bảng cung cấp dữ liệu tham khảo về sản phẩm và phải được áp dụng cùng với tiêu chuẩn lắp đặt liên quan.
Để chôn trực tiếp hoặc lắp đặt rãnh cáp ngầm, cần xem xét điều kiện nhiệt của đất, độ sâu chôn, khoảng cách cáp, hệ thống thoát nước và bảo vệ cơ học. Các giá trị cường độ khuếch đại chôn trực tiếp trong bảng là các giá trị tham chiếu dành riêng cho việc lắp đặt và không được coi là giá trị thay thế cho các tính toán cáp dành riêng cho dự án.
Dây dẫn nhôm phải được kết nối bằng các đầu nối, vấu hoặc đầu nối phù hợp với dây dẫn nhôm và tải điện quy định. Việc chuẩn bị và nén dây dẫn đúng cách rất quan trọng tại mối nối vì đầu nối được chuẩn bị không đúng cách có thể tạo thêm điện trở tiếp xúc và phát nhiệt cục bộ.
Cáp điện chống cháy bằng nhôm PVC có thể được chỉ định cho các mạch phân phối điện áp thấp trong đó dịch vụ điện liên tục trong điều kiện cháy xác định là một phần của yêu cầu của dự án. Các ứng dụng điển hình bao gồm các mạch điện khẩn cấp được chọn, tải điện liên quan đến hỏa hoạn, các tòa nhà công cộng, cơ sở công nghiệp và các tuyến phân phối ngầm.
Cáp có thể được sử dụng cho các mạch điện khẩn cấp được chỉ định trong đó hệ thống cáp được yêu cầu duy trì hoạt động của mạch trong một khoảng thời gian xác định khi tiếp xúc với lửa. Mức chịu lửa yêu cầu phải được xác nhận từ thiết kế dự án và các quy định hiện hành của địa phương.
Các ứng dụng có thể bao gồm các mạch điện được chọn trong bệnh viện, trường học, tòa nhà thương mại và các cơ sở khác nơi lắp đặt hệ thống điện khẩn cấp. Việc xây dựng cáp cụ thể có cần thiết hay không tùy thuộc vào thiết kế tòa nhà, chiến lược chữa cháy và các quy định về điện và chữa cháy hiện hành.
Trong các nhà máy và cơ sở công nghiệp, cáp có thể được xem xét để phân phối khẩn cấp, thiết bị liên quan đến cháy nổ và các mạch điện áp thấp khác trong đó có dây dẫn nhôm và yêu cầu về hiệu suất cháy được xác định. Kích thước cáp phải phù hợp với tải điện và tuyến lắp đặt.
Kích thước dây dẫn lớn hơn hiện có có thể được xem xét cho các tuyến phân phối ngầm và rãnh cáp nơi thiết kế lắp đặt cho phép xây dựng cáp này. Cần kiểm tra điều kiện chôn lấp, bảo vệ cơ học và tản nhiệt trước khi lắp đặt.

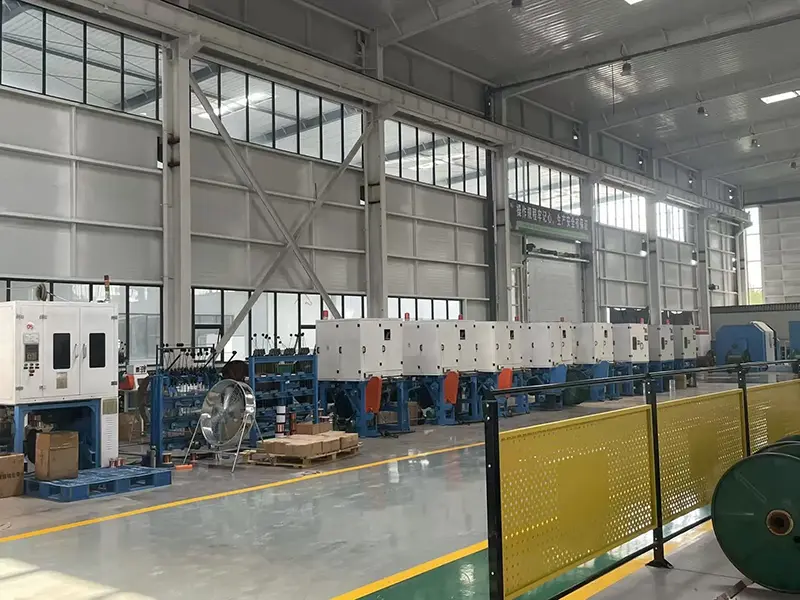

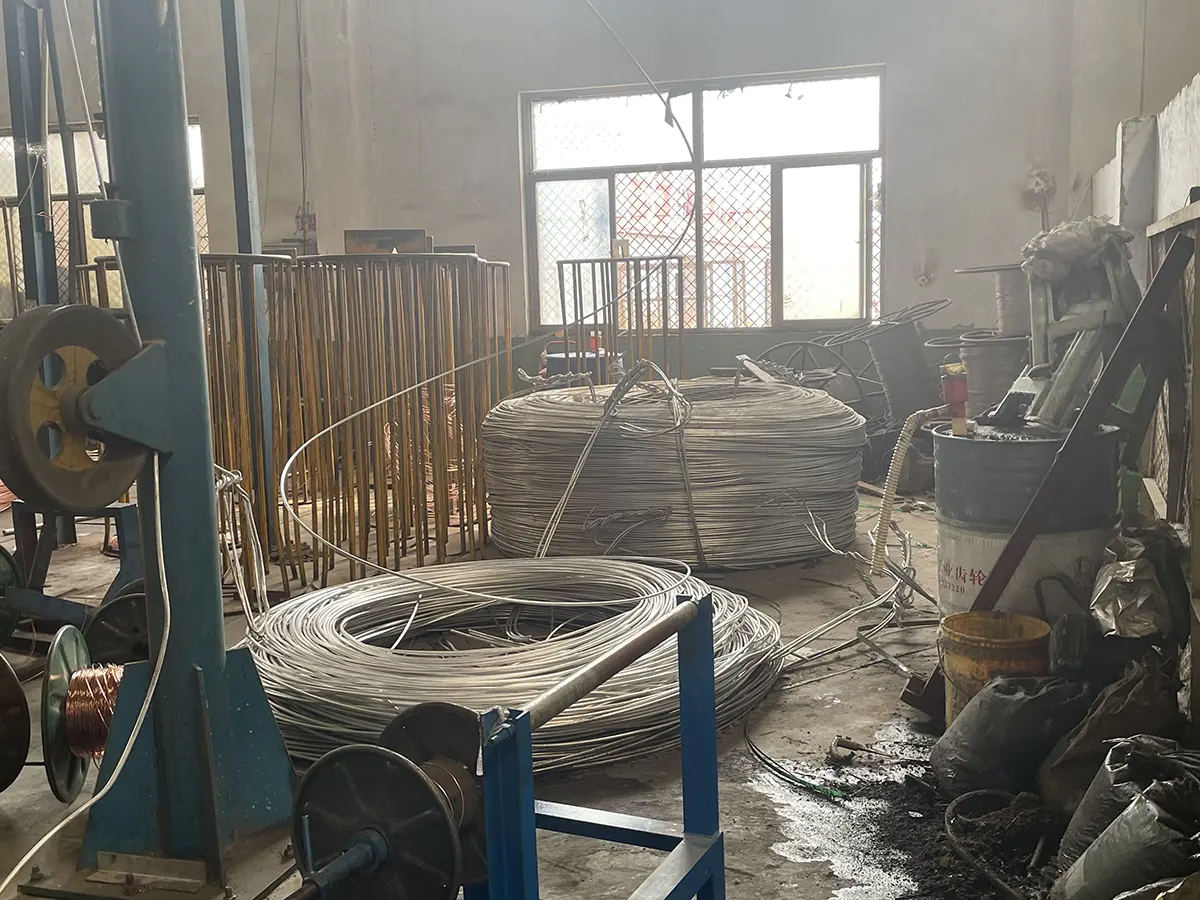

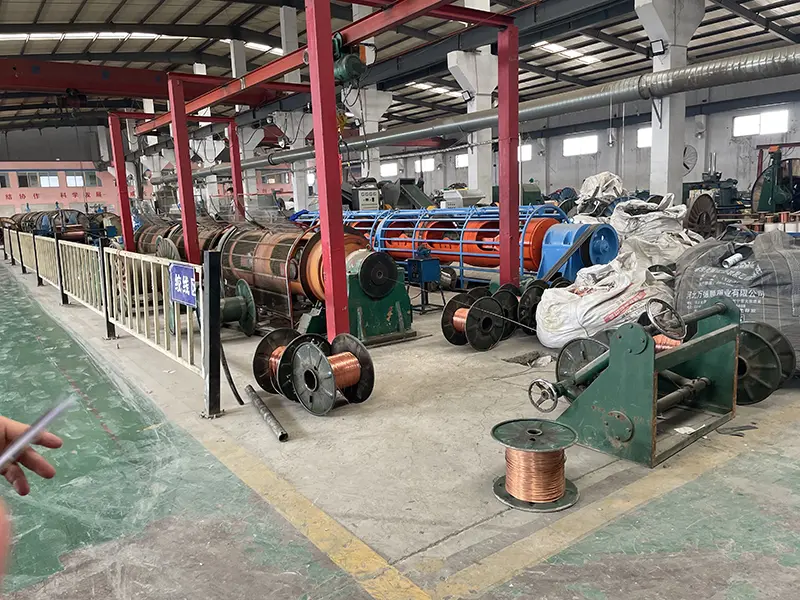

Qian Cheng Cable vận hành xưởng sản xuất cáp và cơ sở thử nghiệm của riêng mình. Quy trình sản xuất bao gồm xử lý dây dẫn, ép đùn cách điện, ứng dụng lớp chống cháy và ép đùn vỏ bọc bên ngoài. Hồ sơ kiểm tra và sản xuất có liên quan cung cấp cơ sở cho việc kiểm soát kích thước cáp thành phẩm và đặc tính điện.

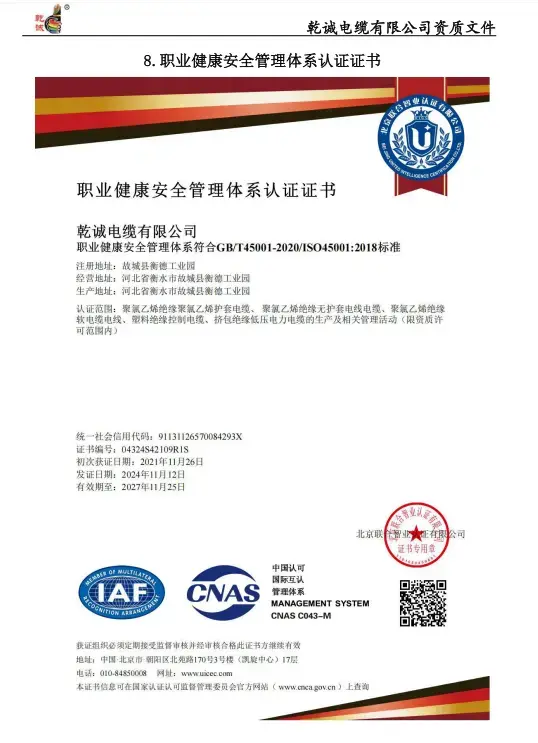

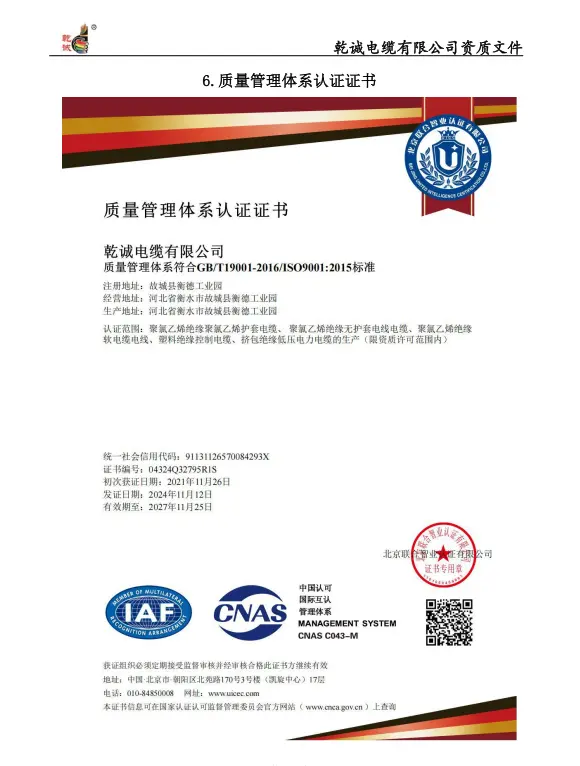

Qian Cheng Cable có Giấy phép Sản xuất Cáp Công nghiệp Quốc gia cùng với Quản lý Chất lượng ISO 9001, Quản lý Môi trường ISO14001 và chứng nhận An toàn và Sức khỏe Nghề nghiệp ISO45001. Những tài liệu này cung cấp thông tin về hệ thống quản lý và sản xuất của công ty và có thể được xem xét trong quá trình đánh giá nhà cung cấp.
Khi mua sắm cho dự án, cáp phải được kiểm tra theo thông số kỹ thuật thực tế về điện và an toàn cháy nổ thay vì chỉ chọn theo tên sản phẩm. Thông tin sau đây hữu ích khi yêu cầu báo giá hoặc gửi kỹ thuật: tiết diện dây dẫn yêu cầu, điện áp vận hành, dòng điện tải, chiều dài cáp, phương pháp lắp đặt, điều kiện môi trường xung quanh hoặc đất, nhóm cáp, sụt áp cho phép và điều kiện thử lửa yêu cầu.
Trong trường hợp cáp đang được đệ trình cho một dự án xây dựng, người mua cũng có thể yêu cầu dữ liệu kỹ thuật hiện hành, tài liệu kiểm tra và chứng chỉ đủ tiêu chuẩn để xem xét. Điều này cho phép kiểm tra các yêu cầu xây dựng và thử nghiệm đã chọn trước khi sản xuất và lắp đặt.
Khả năng chống cháy liên quan đến khả năng mạch cáp tiếp tục hoạt động trong một khoảng thời gian xác định trong các điều kiện thử cháy xác định. Khả năng chống cháy chủ yếu liên quan đến việc hạn chế sự lan truyền của ngọn lửa dọc theo cáp. Cáp có thể có đặc tính chống cháy mà không được phân loại theo đặc tính chống cháy tương tự.
Nhôm cung cấp tùy chọn dây dẫn mật độ thấp hơn để phân phối điện áp thấp. Nó có thể phù hợp khi trọng lượng cáp và cách xử lý được cân nhắc. Bởi vì nhôm có các đặc tính điện và kết nối khác với đồng nên các thành phần kích thước và đầu cuối dây dẫn phải được lựa chọn phù hợp.
Thông tin sản phẩm được cung cấp nêu rõ 90 phút trong điều kiện thử nghiệm ở nhiệt độ 750 °C. Điều này đề cập đến điều kiện thử nghiệm đã xác định đối với kết cấu cáp được chỉ định. Nó không nên được hiểu là sự đảm bảo về hiệu suất mạch giống hệt nhau trong mọi đám cháy thực tế vì kết quả thực tế phụ thuộc vào việc lắp đặt, khả năng tiếp xúc với lửa và phương pháp thử nghiệm áp dụng.
Việc lựa chọn cần xem xét dòng điện tải, độ sụt điện áp, chiều dài cáp, phương pháp lắp đặt, điều kiện môi trường xung quanh, nhóm cáp và mức hiệu suất cháy được yêu cầu. Các giá trị độ khuếch đại được liệt kê trong bảng cung cấp dữ liệu tham khảo để lắp đặt trong không khí và đất chôn trực tiếp.
Dữ liệu sản phẩm bao gồm các giá trị độ khuếch đại của đất chôn trực tiếp. Sự phù hợp thực tế vẫn phải được xác nhận theo kết cấu cáp, điều kiện chôn lấp, bảo vệ cơ học, đặc tính nhiệt của đất và các yêu cầu lắp đặt hiện hành.
Đầu nối hoặc đầu nối phải phù hợp với dây dẫn nhôm và tải quy định. Việc chuẩn bị và nén dây dẫn đúng cách là rất quan trọng để duy trì kết nối điện đáng tin cậy và tránh điện trở tiếp xúc quá mức hoặc gây nóng cục bộ.
Tùy thuộc vào yêu cầu của dự án, dữ liệu kỹ thuật, tài liệu kiểm tra sản phẩm và chứng chỉ năng lực của công ty có thể được cung cấp để đánh giá nhà cung cấp và sản phẩm. Đối với các ứng dụng liên quan đến hỏa hoạn, tài liệu thử lửa liên quan phải được xem xét cùng với thông số kỹ thuật của dự án trước khi phê duyệt.
