Cáp cao su cắt than được bảo vệ

Model: MC-0,38/0,66, MCP-0,38/0,66, MCP-0,66/1,14, MCP-1,9/3,3, v.v.

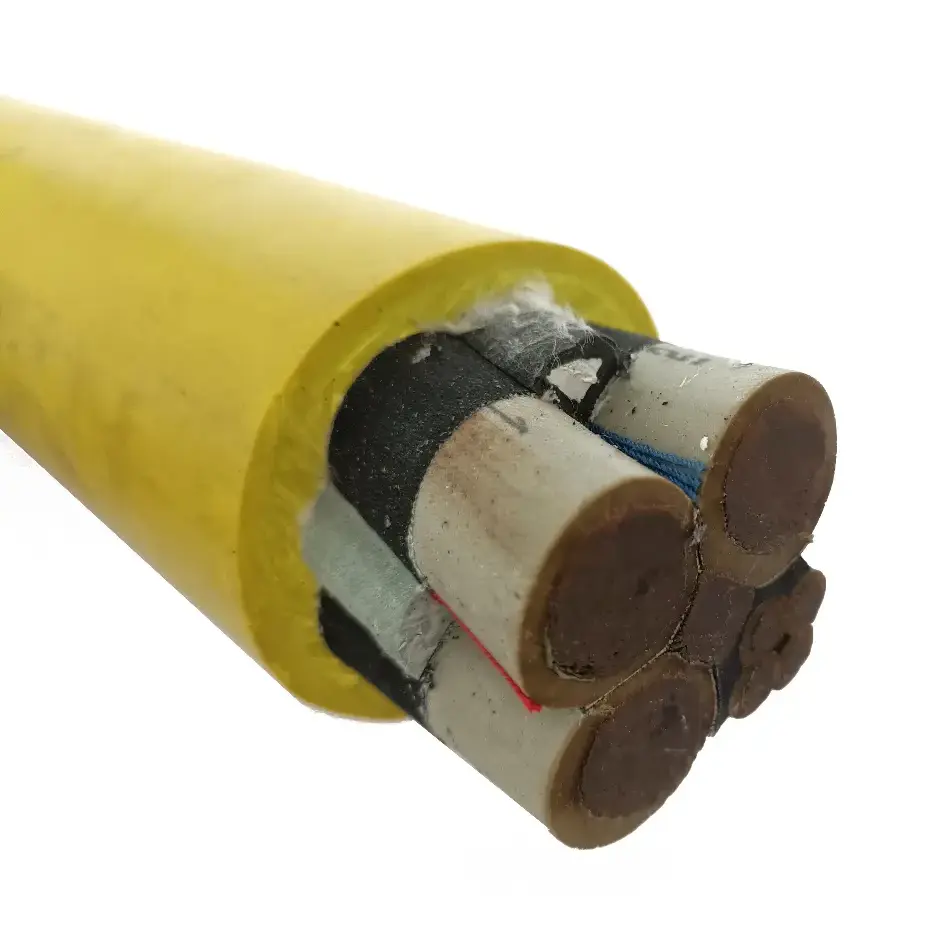

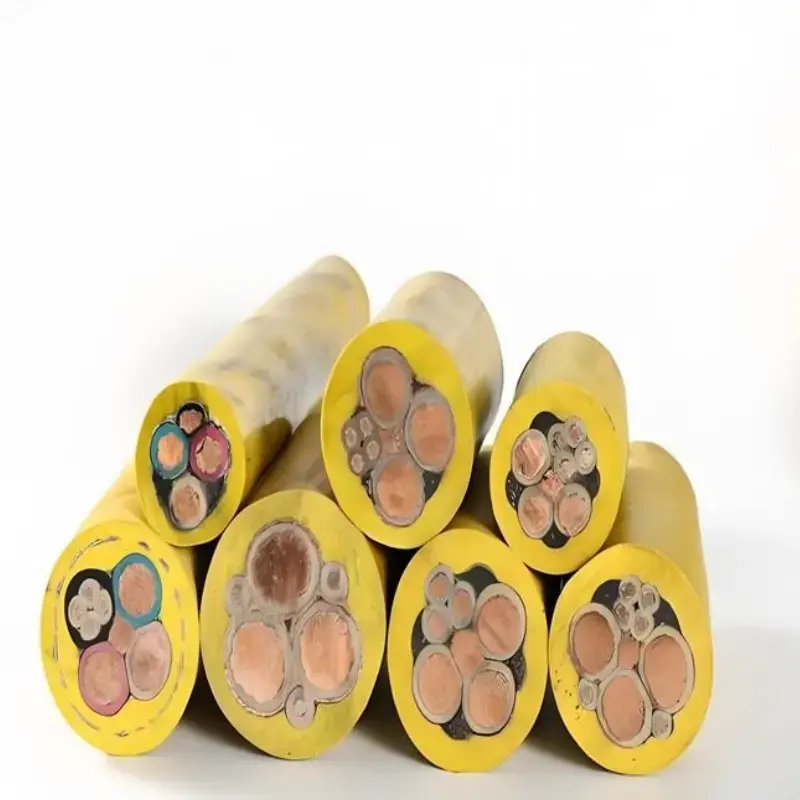

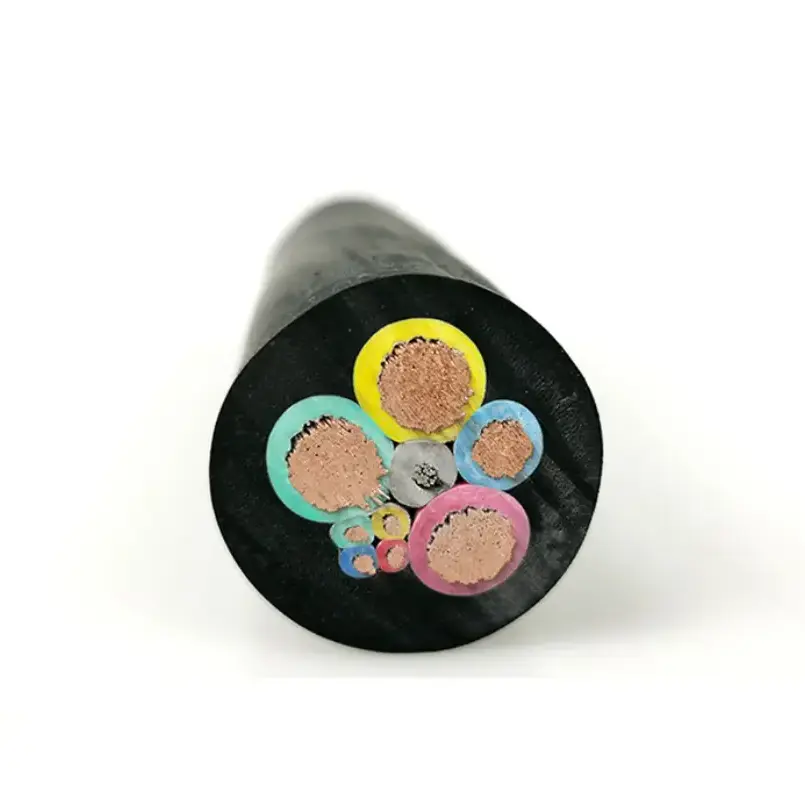

Cáp cao su cắt than được bảo vệ được sử dụng để cung cấp điện di động và kết nối điều khiển trên các thiết bị khai thác than dưới lòng đất như máy cắt than. Cấu trúc của nó kết hợp dây dẫn đồng không chứa oxy nhiều sợi, lớp cách điện bằng cao su chuyên dụng, tấm chắn kim loại và vỏ bọc cao su có độ bền cao. Thông số kỹ thuật được cung cấp bao gồm một số mức điện áp và mặt cắt dây dẫn dành cho các ứng dụng trong đó cáp phải chịu chuyển động lặp đi lặp lại, uốn cong, kéo và tiếp xúc cơ học.

Thông số kỹ thuật sản phẩm và bảng thông số kỹ thuật

Điều kiện ứng dụng điển hình

Loại cáp này dành cho thiết bị khai thác di động dưới lòng đất nơi cáp nguồn có thể phải chịu chuyển động liên tục và ứng suất cơ học. Thông số kỹ thuật thực tế phải được lựa chọn theo điện áp thiết bị, nhu cầu hiện tại, tiết diện dây dẫn, cấu hình lõi và điều kiện lắp đặt.

1. Các mặt khai thác than được cơ giới hóa hoàn toàn

Máy cắt than và các thiết bị di động khác yêu cầu kết cấu cáp có thể đáp ứng chuyển động lặp đi lặp lại dọc theo bề mặt làm việc. Dây dẫn mềm và vỏ bọc cao su phù hợp với các điều kiện đi dây cáp liên quan đến uốn, kéo và tiếp xúc với thiết bị xung quanh.

2. Thiết bị điện ngầm di động

Cáp cũng có thể được xem xét dùng cho các kết nối nguồn và điều khiển trên thiết bị khai thác di động khác khi điện áp định mức, cách bố trí lõi và các yêu cầu cơ học phù hợp với việc lắp đặt. Loại thiết bị và cấu hình kết nối phải được xác nhận trước khi thông số kỹ thuật.

3. Khu vực có nhiễu điện từ

Lớp che chắn kim loại cung cấp một rào cản dẫn điện xung quanh lõi cáp và có thể giúp giảm ảnh hưởng của nhiễu điện từ lên các mạch điều khiển và tín hiệu. Các yêu cầu che chắn cần được đánh giá cùng với thiết kế thiết bị và bố trí nối đất.

4. Khu vực mỏ ẩm ướt, bụi bặm và đòi hỏi máy móc cao

Lớp cách nhiệt bằng cao su và vỏ bọc bên ngoài dành cho môi trường dưới lòng đất, nơi có thể xảy ra hơi ẩm, bụi, kéo và tiếp xúc cơ học. Việc lựa chọn cáp vẫn phải tính đến khả năng tiếp xúc với nước thực tế, tuyến đường lắp đặt, nhiệt độ và tải trọng cơ học tại hiện trường.

Những cân nhắc kỹ thuật chính

Để lựa chọn cáp mỏ than, chỉ định mức điện là không đủ. Việc xây dựng cáp, di chuyển lắp đặt, các yêu cầu che chắn và điều kiện môi trường phải được kiểm tra so với bố trí thiết bị và mỏ trước khi đặt hàng.

1. Đánh giá điện và kích thước dây dẫn

Dải điện áp khả dụng bao gồm 0,38/0,66 kV, 0,66/1,14 kV và 1,9/3,3 kV, với tiết diện dây dẫn được liệt kê từ 16 mm2 đến 120 mm2 trong thông số kỹ thuật được cung cấp. Kích thước phù hợp phụ thuộc vào tải thiết bị, độ sụt áp cho phép, chiều dài cáp và điều kiện lắp đặt.

2. Cấu trúc linh hoạt cho thiết bị di động

Chuyển động lặp đi lặp lại đặt ra các yêu cầu cơ học khác nhau đối với cáp khai thác di động so với cáp lắp đặt cố định. Cấu trúc dây dẫn bằng đồng và cao su nhiều sợi được thiết kế cho các ứng dụng liên quan đến uốn cong và xoắn lặp đi lặp lại.

3. Che chắn cho mạch điều khiển và tín hiệu

Cáp kết hợp một tấm chắn kim loại tổng hợp sử dụng dây bện và sợi đồng. Đối với các hệ thống lắp đặt mang tín hiệu điều khiển gần thiết bị điện công suất cao, việc bố trí che chắn phải phù hợp với các yêu cầu về hệ thống điều khiển và nối đất của thiết bị.

4. Bảo vệ vỏ bọc

Vỏ cao su bên ngoài được chỉ định là chống mài mòn, chịu dầu, chống kéo và chống va đập. Các đặc tính này có liên quan khi cáp được định tuyến gần với máy móc di động hoặc tiếp xúc với tiếp xúc cơ học lặp đi lặp lại.

5. Hiệu suất chống cháy

Thông số kỹ thuật được cung cấp nêu rõ việc tuân thủ các yêu cầu về khả năng chống cháy trong khai thác mỏ MT 386, bao gồm cả khả năng tự dập tắt sau khi loại bỏ ngọn lửa. Cần phải kiểm tra tài liệu dự án và thông số kỹ thuật cáp hiện hành khi mỏ yêu cầu hồ sơ kiểm tra hoặc chứng nhận cụ thể.

Chất lượng và Tài liệu

Đối với việc mua cáp khai thác, việc xác minh kỹ thuật phải bao gồm kiểu sản phẩm, điện áp định mức, tiết diện dây dẫn, cấu hình lõi, yêu cầu kiểm tra điện và các tiêu chuẩn khai thác hiện hành. Những chi tiết này cung cấp cơ sở thực tế cho việc kết hợp cáp với thiết bị và điều kiện lắp đặt thay vì chỉ chọn theo điện áp danh định.

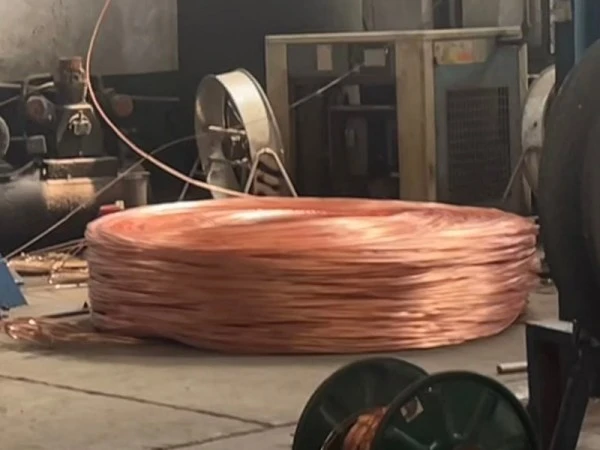

Quy trình kiểm tra và sản xuất cáp của Qian Cheng có thể được ghi lại theo thông số kỹ thuật hiện hành của sản phẩm và yêu cầu của dự án. Hồ sơ kiểm tra, thông số kỹ thuật và các tài liệu hỗ trợ khác có thể được xem xét như một phần của quá trình mua sắm và nghiệm thu khi cần thiết.

Tại sao vấn đề xây dựng trong các ứng dụng khai thác than

1. Cấu trúc dây dẫn linh hoạt

Dây dẫn bằng đồng không chứa oxy nhiều sợi được thiết kế để chịu được sự uốn cong và xoắn lặp đi lặp lại trong quá trình vận hành thiết bị di động. Kích thước dây dẫn có thể được lựa chọn theo tải điện và thông số kỹ thuật cáp cần thiết.

2. Cấu hình điều khiển và nguồn kết hợp

Thông số kỹ thuật được cung cấp bao gồm các cấu trúc lõi nguồn và lõi điều khiển tổng hợp. Cấu hình này có thể đơn giản hóa việc định tuyến cáp khi cần cả kết nối nguồn và điều khiển, tùy theo yêu cầu kết nối của thiết bị.

3. Che chắn kim loại

Cấu trúc che chắn phù hợp với các hệ thống lắp đặt trong đó cáp nguồn và mạch điều khiển hoạt động trong cùng một môi trường thiết bị di động. Hiệu quả của nó phụ thuộc vào thiết kế hệ thống hoàn chỉnh, bao gồm cả việc kết cuối tấm chắn và nối đất.

4. Cách nhiệt và vỏ bọc cao su

Vật liệu cao su được sử dụng cho cả lớp cách nhiệt và lớp bảo vệ bên ngoài. Cấu trúc được chỉ định cung cấp khả năng chống đùn, rách, mài mòn, dầu và va đập trong các điều kiện cơ học đòi hỏi khắt khe liên quan đến thiết bị ngầm di động.

Câu hỏi thường gặp

Câu hỏi 1: Có những loại điện áp và kích thước dây dẫn nào?

Đáp: Thông số kỹ thuật được cung cấp bao gồm điện áp định mức 0,38/0,66 kV, 0,66/1,14 kV và 1,9/3,3 kV, với tiết diện dây dẫn từ 16 mm² đến 120 mm². Các mô hình và sự sắp xếp lõi cụ thể phải được xác nhận tùy theo thiết bị và ứng dụng.

Câu 2: Cấu trúc che chắn được sử dụng trong cáp này là gì?

Trả lời: Cáp sử dụng tấm chắn kim loại tổng hợp bao gồm dây đồng và sợi. Nó nhằm mục đích giảm nhiễu điện từ ảnh hưởng đến các mạch trong cáp, trong khi hiệu suất che chắn tổng thể cũng phụ thuộc vào việc lắp đặt và nối đất đúng cách.

Câu 3: Loại cáp khai thác này thường được sử dụng ở đâu?

Trả lời: Cáp cao su cắt than được bảo vệ chủ yếu được kết hợp với thiết bị khai thác ngầm di động và mặt làm việc khai thác than. Nó có thể được xem xét cho máy cắt than và các thiết bị di động khác khi điện áp, kích thước dây dẫn, cấu hình lõi và các yêu cầu cơ học tương thích.

Q4: Những gì cần được xác nhận trước khi đặt hàng?

A: Xác nhận điện áp định mức của thiết bị, tiết diện dây dẫn, số lượng và loại lõi, chiều dài cáp, yêu cầu che chắn, phương pháp lắp đặt và điều kiện môi trường. Đối với các dự án khai thác mỏ, các tiêu chuẩn, chứng chỉ và tài liệu thử nghiệm cần thiết cũng phải được xác nhận trước khi sản xuất hoặc vận chuyển.

Câu 5: Cáp có khả năng chống cháy không?

Trả lời: Thông số kỹ thuật được cung cấp nêu rõ rằng cáp tuân thủ các yêu cầu về khả năng chống cháy trong khai thác MT 386 và tự dập tắt sau khi loại bỏ ngọn lửa. Bất kỳ yêu cầu kiểm tra hoặc chứng nhận cụ thể nào của dự án đều phải được xác nhận dựa trên mẫu cáp chính xác và thông số kỹ thuật hiện hành.

Câu hỏi 6: Qian Cheng có thể cung cấp tài liệu kỹ thuật cho việc mua sắm dự án không?

Trả lời: Các thông số kỹ thuật và tài liệu hỗ trợ có thể được cung cấp theo yêu cầu của mô hình và dự án đã chọn. Để báo giá hoặc xem xét thông số kỹ thuật, sẽ rất hữu ích khi cung cấp điện áp yêu cầu, kích thước dây dẫn, cấu hình lõi, số lượng và điều kiện ứng dụng.
