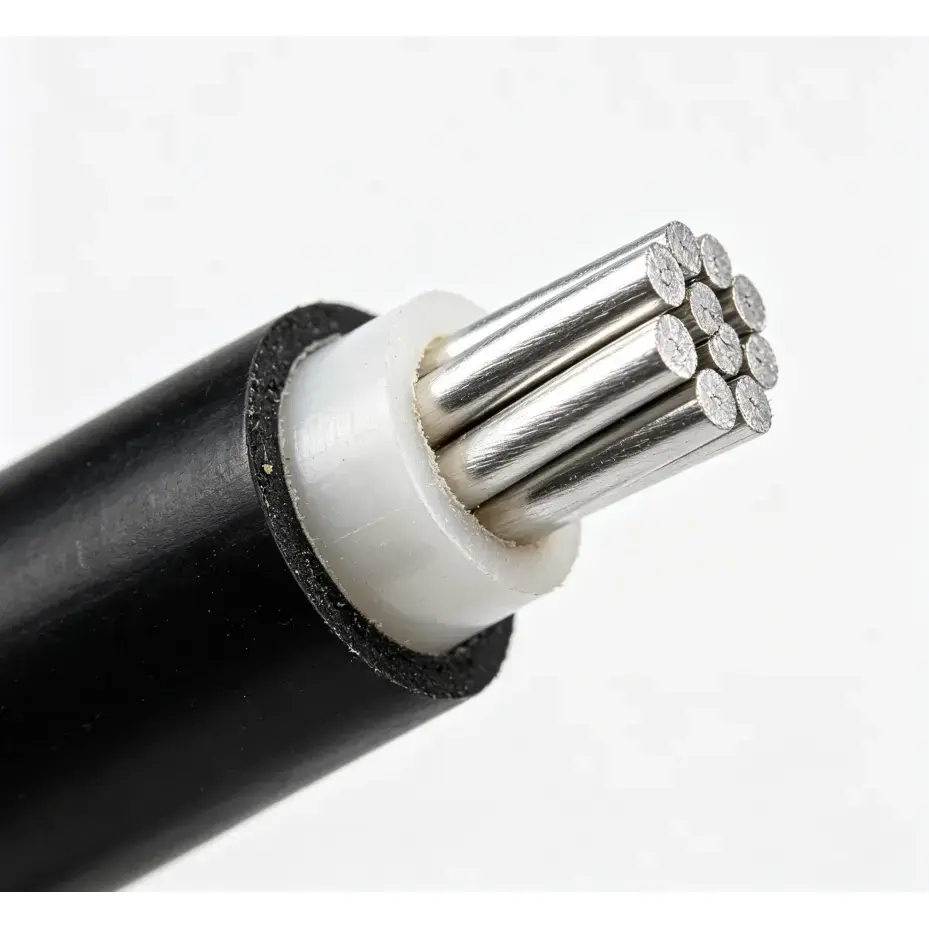

Cáp nhôm PVC là loại cáp điện hạ thế sử dụng dây dẫn bằng nhôm có độ tinh khiết cao với lớp cách điện và vỏ bảo vệ bằng nhựa PVC. Nó được thiết kế cho các ứng dụng nối dây và phân phối điện cố định trong đó dây dẫn bằng nhôm phù hợp về mặt kỹ thuật và trọng lượng cáp thấp hơn là một yếu tố quan trọng cần cân nhắc. Cấu trúc sẵn có bao gồm dây dẫn bằng nhôm cứng và nhôm bện, có tiết diện từ 2,5mm2 đến 185mm2 và điện áp định mức từ 450/750V trở xuống.
|
Danh mục thông số |
Mục tham số |
Chỉ số kỹ thuật |
|
Cấu hình cấu trúc |
Vật liệu dẫn điện |
Dây dẫn bằng nhôm có độ tinh khiết cao, dây dẫn bằng nhôm cứng hoặc dây dẫn bằng nhôm bị mắc kẹt |
|
``` |
Mặt cắt dây dẫn |
2,5mm2～185mm2 |
|
|
Lớp cách nhiệt |
Vật liệu cách nhiệt bằng polyvinyl clorua (PVC) |
|
|
Đặc điểm số lượng cốt lõi |
1 lõi |
|
Hiệu suất điện |
Điện áp định mức |
450/750V trở xuống |
|
|
Điện trở cách điện ở 20oC |
≥5MΩ·km |
|
|
Tần số nguồn chịu được điện áp |
2,5kV, không có sự cố trong 5 phút |
|
|
Điện trở dây dẫn DC |
Tuân thủ các giá trị giới hạn của tiêu chuẩn IEC60228 hoặc GB/T 3956 |
|
Hiệu suất chống cháy và chống cháy |
Xếp hạng chống cháy |
Tiếp xúc với lửa ở nhiệt độ không dưới 830oC trong 90 phút |
|
|
Xếp hạng chống cháy |
Đáp ứng các yêu cầu ZA, ZB, ZC quy định trong GB/T 19666. |
Dây dẫn được làm từ nhôm có độ tinh khiết cao và có thể được cung cấp ở dạng nhôm cứng hoặc kết cấu dạng sợi. Phạm vi mặt cắt có sẵn là 2,5 mm 2 đến 185 mm 2. Việc lựa chọn dây dẫn phải dựa trên tải yêu cầu, độ sụt điện áp cho phép, phương pháp lắp đặt và các yêu cầu về điện hiện hành thay vì chỉ dựa trên mặt cắt ngang.
Lớp cách điện PVC cung cấp khả năng cách điện xung quanh dây dẫn, trong khi lớp PVC bên ngoài tăng cường khả năng bảo vệ trong quá trình xử lý thông thường và lắp đặt cố định. Cáp thành phẩm phải được chọn theo nhiệt độ môi trường dự kiến, độ ẩm, điều kiện cơ học và việc lắp đặt trong nhà hay ngoài trời.
Các thông số kỹ thuật được liệt kê bao gồm điện trở cách điện, điện áp chịu được tần số nguồn và yêu cầu về điện trở dây dẫn DC. Các thông số này cung cấp các điểm tham chiếu thực tế để đánh giá chất lượng cách điện và dây dẫn trước khi cáp được đưa vào sử dụng.
Việc sử dụng nhôm có độ tinh khiết cao mang lại trọng lượng dây dẫn tương đối thấp trong khi vẫn duy trì các đặc tính điện cần thiết cho ứng dụng được chỉ định. Việc kiểm soát mặt cắt dây dẫn là rất quan trọng để duy trì điện trở và khả năng mang dòng điện có thể dự đoán được trong các điều kiện vận hành dự định.
Lớp cách điện và vỏ bọc được hình thành thông qua quy trình ép đùn có kiểm soát để duy trì kích thước cáp được chỉ định. Độ dày cách điện nhất quán giúp cung cấp khả năng cách điện đáng tin cậy, trong khi lớp vỏ bên ngoài tăng cường khả năng bảo vệ chống lại sự tiếp xúc thông thường, độ ẩm và mài mòn cơ học trong các điều kiện sử dụng hiện hành.
Qian Cheng kiểm tra các đặc tính cáp có thể đo được trong quá trình sản xuất, bao gồm điện trở dây dẫn, kích thước hoàn thiện và hiệu suất điện. Hồ sơ kiểm tra và tài liệu kiểm tra liên quan có thể được cung cấp theo đặc điểm kỹ thuật của sản phẩm và yêu cầu của dự án.
Dây dẫn bằng nhôm có mật độ thấp hơn dây đồng, giúp cáp thành phẩm dễ xử lý hơn cho các ứng dụng phù hợp. Điều này có thể hữu ích cho các tuyến cáp dài, hệ thống dây điện cố định ngoài trời và các dự án cần xem xét khối lượng công việc vận chuyển và lắp đặt cáp.
Lớp cách điện và vỏ bọc bên ngoài tạo thành hệ thống bảo vệ hai lớp xung quanh dây dẫn. Cấu trúc cung cấp cách điện và bảo vệ vật lý bổ sung cho hệ thống dây điện cố định trong điều kiện môi trường phù hợp.
Mặt cắt dây dẫn có sẵn có phạm vi từ 2,5mm2 đến 185mm2, đáp ứng các yêu cầu nối dây cố định điện áp thấp khác nhau. Lựa chọn thông số kỹ thuật nên xem xét tải thiết bị, phương pháp lắp đặt, chiều dài cáp, độ sụt áp và các yêu cầu hiện hành về điện tại địa phương.
Đối với các ứng dụng kỹ thuật liên quan đến số lượng cáp lớn hoặc khoảng cách vận chuyển dài, mật độ nhôm thấp hơn có thể đơn giản hóa việc xử lý vật liệu. Lợi ích kinh tế thực tế phụ thuộc vào kích thước dây dẫn, chiều dài cáp, điều kiện lắp đặt và hiệu suất điện cần thiết.
Bảng kỹ thuật liệt kê các yêu cầu về hiệu suất chống cháy và chống cháy đối với các thông số kỹ thuật hiện hành. Trong trường hợp một dự án yêu cầu hiệu suất chữa cháy cụ thể thì cấp độ yêu cầu, phương pháp thử nghiệm và chứng nhận phải được xác nhận trước khi sản xuất và vận chuyển.
Cáp nhôm PVC có thể được sử dụng để phân phối điện cố định điện áp thấp trong các dự án dân dụng, thương mại, công nghiệp, nông nghiệp và cơ sở hạ tầng nơi dây dẫn nhôm được chọn đáp ứng các yêu cầu thiết kế điện.
Các ứng dụng điển hình bao gồm phân phối điện cho các khu nhà ở, nhà tự xây, cửa hàng và hệ thống dây điện cố định khác trong tòa nhà. Việc lắp đặt có thể bao gồm việc định tuyến ống dẫn trong nhà nơi thông số kỹ thuật cáp và mã điện cục bộ cho phép sử dụng.
Cáp có thể được xem xét cho các dự án chiếu sáng đô thị, đèn đường công viên, phân phối điện cố định ngoài trời và các dự án cải tạo lưới điện đô thị-nông thôn. Việc lắp đặt ngoài trời phải tính đến ánh sáng mặt trời, độ ẩm, khả năng bảo vệ cơ học và chỉ số môi trường của cáp đã chọn.
Nó có thể được sử dụng để cung cấp điện áp thấp cho các xưởng sản xuất, nhà máy chế biến nhỏ và các phụ tải công nghiệp cố định khác. Mặt cắt dây dẫn phải được xác định từ tải thiết bị thực tế và điều kiện lắp đặt.
Trọng lượng nhẹ hơn của nhôm có thể hữu ích cho việc phân phối điện tạm thời tại các công trường xây dựng và các dự án khác cần di dời cáp hoặc xử lý vật liệu lặp đi lặp lại. Cáp phải được lắp đặt với thiết bị bảo vệ cơ học phù hợp và theo yêu cầu tạm thời của hệ thống điện.
Các ứng dụng có thể bao gồm tưới tiêu đất nông nghiệp, cung cấp năng lượng nhà kính và lắp đặt nông nghiệp điện áp thấp khác, cũng như hệ thống dây điện cơ sở hạ tầng phù hợp. Phương pháp lắp đặt và tiếp xúc với môi trường phải được đánh giá trước khi lựa chọn thông số kỹ thuật cuối cùng.
Sản phẩm hỗ trợ các phương pháp lắp đặt cố định như định tuyến ống dẫn trong nhà, lắp đặt trên cao ngoài trời phù hợp và các phương pháp lắp đặt điện áp thấp đã được phê duyệt khác. Phương pháp lắp đặt áp dụng phải luôn được xác nhận dựa trên thông số kỹ thuật của cáp và các quy định về điện của địa phương.
Xác nhận tải kết nối và dòng điện vận hành trước khi chọn mặt cắt dây dẫn. Chiều dài cáp và độ sụt áp cho phép cũng phải được đưa vào tính toán.
Ống dẫn trong nhà, trên cao ngoài trời, công trường xây dựng và lắp đặt nông nghiệp có thể có các yêu cầu về môi trường khác nhau. Việc tiếp xúc với ánh sáng mặt trời, nước, tác động cơ học và nhiệt độ cần được xem xét trong quá trình xác nhận thông số kỹ thuật.
Nếu dự án yêu cầu cáp chống cháy hoặc chống cháy thì phải xác định rõ các yêu cầu phân loại và thử nghiệm cần thiết trước khi sản xuất. Hiệu suất liên quan không nên được giả định chỉ từ kết cấu PVC tiêu chuẩn.
Đối với các dự án xuất khẩu hoặc kỹ thuật, các tiêu chuẩn bắt buộc, báo cáo thử nghiệm, chứng chỉ, thông số kỹ thuật đóng gói và yêu cầu đánh dấu phải được xác nhận trước. Điều này giúp đảm bảo rằng cáp được cung cấp phù hợp với yêu cầu kỹ thuật và tài liệu của thị trường đích.
Sản phẩm được sản xuất bởi Thiên Thành. Các thông số kỹ thuật có sẵn có thể được cung cấp theo mặt cắt dây dẫn, định mức điện áp và điều kiện ứng dụng cần thiết.
Tùy chỉnh độ dài hoàn thành, in ấn và các yêu cầu sản xuất khác có thể được thảo luận theo đặc điểm kỹ thuật của đơn đặt hàng. Các thỏa thuận OEM cũng có thể được đánh giá về số lượng dự án và yêu cầu kỹ thuật phù hợp.
Thông số kỹ thuật chung có thể được sắp xếp theo điều kiện sản xuất và tồn kho. Đối với các đơn đặt hàng số lượng lớn, mặt cắt, số lượng, chiều dài hoàn thiện, lịch trình đóng gói và giao hàng cần thiết phải được xác nhận trước khi sản xuất hoặc vận chuyển.
Các ứng dụng điển hình bao gồm phân phối điện dân dụng và thương mại, nhà xưởng nhà máy, chiếu sáng thành phố, cung cấp điện tại công trường, tưới tiêu nông nghiệp và các dự án nối dây cố định điện áp thấp phù hợp khác.
Mặt cắt dây dẫn, dòng điện hoạt động, chiều dài cáp, độ sụt điện áp, phương pháp lắp đặt, điều kiện môi trường xung quanh và hiệu suất cháy cần thiết đều phải được xem xét. Thông số kỹ thuật thích hợp phải được xác định từ thiết kế điện thực tế thay vì chỉ lựa chọn theo giá cả hoặc mặt cắt danh nghĩa.
Các mẫu và tài liệu kỹ thuật có thể được thảo luận theo thông số kỹ thuật cần thiết. Các tài liệu có sẵn có thể bao gồm các thông số sản phẩm, hồ sơ kiểm tra tại nhà máy và các tài liệu tuân thủ hoặc kỹ thuật hiện hành khác cần thiết cho dự án.
