Cáp nguồn cách điện XLPE 8,7/15kV

Cáp điện cách điện Qian Cheng 8.7/15kV XLPE được sử dụng trong các hệ thống phân phối điện trung áp loại 15kV, bao gồm lắp đặt mới, nâng cấp mạng và các dự án điện công nghiệp. Phạm vi sản phẩm bao gồm các tùy chọn dây dẫn bằng đồng và nhôm, các diện tích mặt cắt khác nhau và các kết cấu bọc thép hoặc không bọc thép. Qian Cheng duy trì hồ sơ sản xuất và thử nghiệm nội bộ để hỗ trợ việc kiểm tra, nhận dạng lô và truy xuất nguồn gốc sản phẩm.

Tính năng xây dựng và sản phẩm

Cách điện và hiệu suất điện XLPE

Cách điện XLPE có tổn thất điện môi thấp hơn cách điện PVC thông thường và được sử dụng rộng rãi trong hệ thống cáp trung thế. Cấu trúc liên kết chéo của nó cung cấp các đặc tính nhiệt và điện cần thiết để hoạt động liên tục ở mức điện áp quy định. Dữ liệu sản xuất được cung cấp chỉ định dung sai độ dày cách điện là ± 0,05 mm, trong khi dung sai thực tế và các yêu cầu thử nghiệm phải được xác minh dựa trên thông số kỹ thuật hiện hành của sản phẩm.

Che chắn kim loại cho hoạt động điện áp trung bình

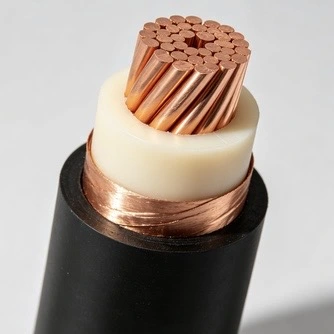

Cáp kết hợp cấu trúc che chắn băng đồng kép với tỷ lệ vòng lặp được chỉ định là ≥25%. Màn chắn kim loại tạo thành một phần của hệ thống điều khiển điện trường của cáp và cung cấp đường dẫn xác định cho dòng điện liên quan đến sự cố theo cấu trúc đã chọn. Thử nghiệm phóng điện cục bộ và khả năng chịu điện áp có thể được đưa vào kiểm tra thành phẩm theo yêu cầu kỹ thuật hiện hành.

Cấu trúc ít khói không chứa halogen tùy chọn

Tùy chọn vỏ bọc ít khói không chứa halogen có thể được chỉ định khi yêu cầu về hiệu suất chữa cháy của dự án yêu cầu giảm khói và khí thải ăn mòn trong quá trình đốt. Dữ liệu kỹ thuật được cung cấp cho biết độ truyền ánh sáng ≥70% đối với điều kiện thử nghiệm áp dụng. Đối với các dự án có yêu cầu phê duyệt an toàn phòng cháy cụ thể, tiêu chuẩn bắt buộc, báo cáo thử nghiệm và tài liệu phải được xác nhận trước khi sản xuất.

Tùy chọn dây dẫn đồng và nhôm

Cấu trúc dây dẫn bằng đồng và nhôm cho phép cáp phù hợp với các yêu cầu về điện, lắp đặt và chi phí dự án khác nhau. Đồng mang lại độ dẫn điện cao hơn, trong khi nhôm có thể giảm trọng lượng dây dẫn và có thể được xem xét khi trọng lượng cáp và hậu cần lắp đặt đường dài là quan trọng. Lựa chọn cuối cùng phải tính đến cường độ dòng điện, độ sụt điện áp, chiều dài cáp, điều kiện lắp đặt và yêu cầu đầu cuối.

Phạm vi diện tích mặt cắt ngang

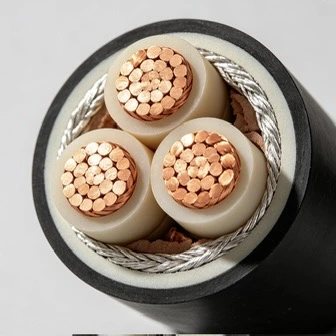

Các thông số kỹ thuật được liệt kê bao gồm nhiều loại kích cỡ dây dẫn, với dữ liệu được cung cấp bao gồm cả cấu trúc lõi đơn và ba lõi. Tính sẵn có, chiều dài sản xuất và cấu hình dây dẫn phải được xác nhận theo thông số kỹ thuật được yêu cầu. Đối với các đơn đặt hàng dự án, vật liệu dây dẫn, diện tích mặt cắt, cách bố trí lõi, kết cấu vỏ bọc và chiều dài cáp phải được nêu rõ trong yêu cầu.

Tùy chọn lắp đặt ngoài trời và chôn trực tiếp

Cáp có thể được cung cấp trong các công trình lắp đặt máng cáp, đường hầm, rãnh và các ứng dụng chôn trực tiếp. Khi cần có sự bảo vệ cơ học bổ sung, có thể xem xét kết cấu bọc thép. Vật liệu vỏ bọc, điều kiện đất, tiếp xúc với tia cực tím, độ ẩm, tiếp xúc hóa học và tải trọng cơ học bên ngoài phải được xem xét cùng nhau thay vì chỉ chọn cáp theo định mức điện áp.

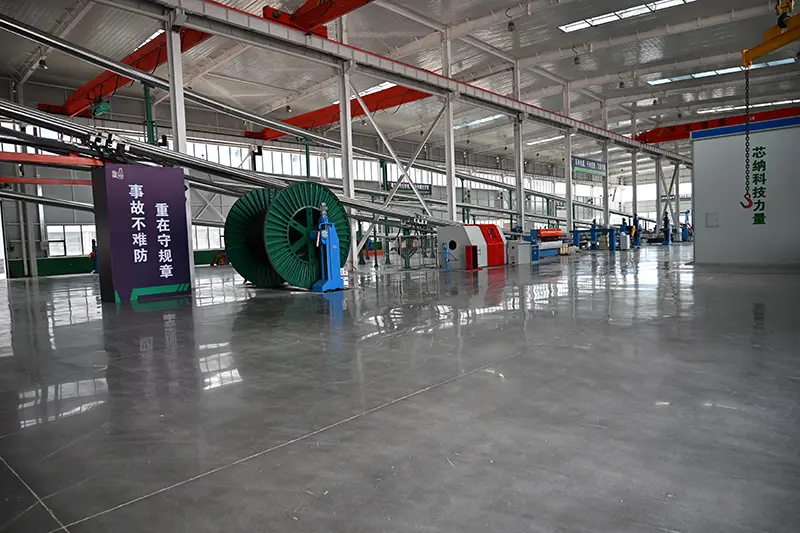

Kiểm tra sản xuất và chất lượng

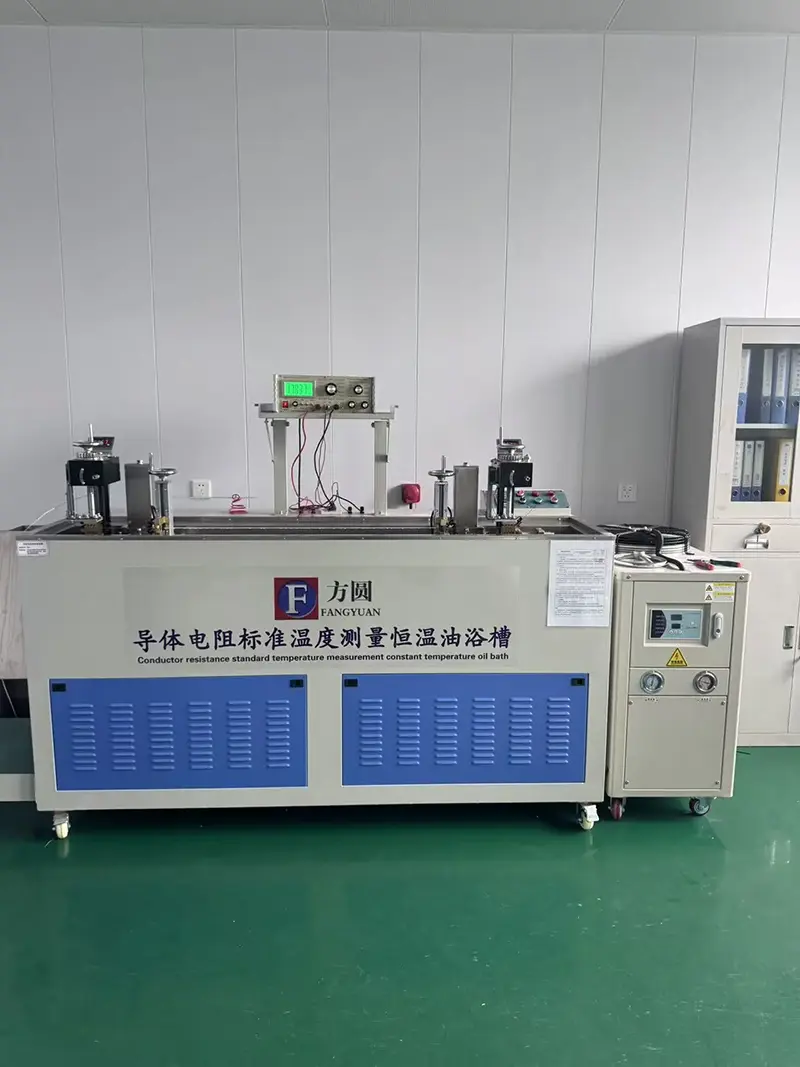

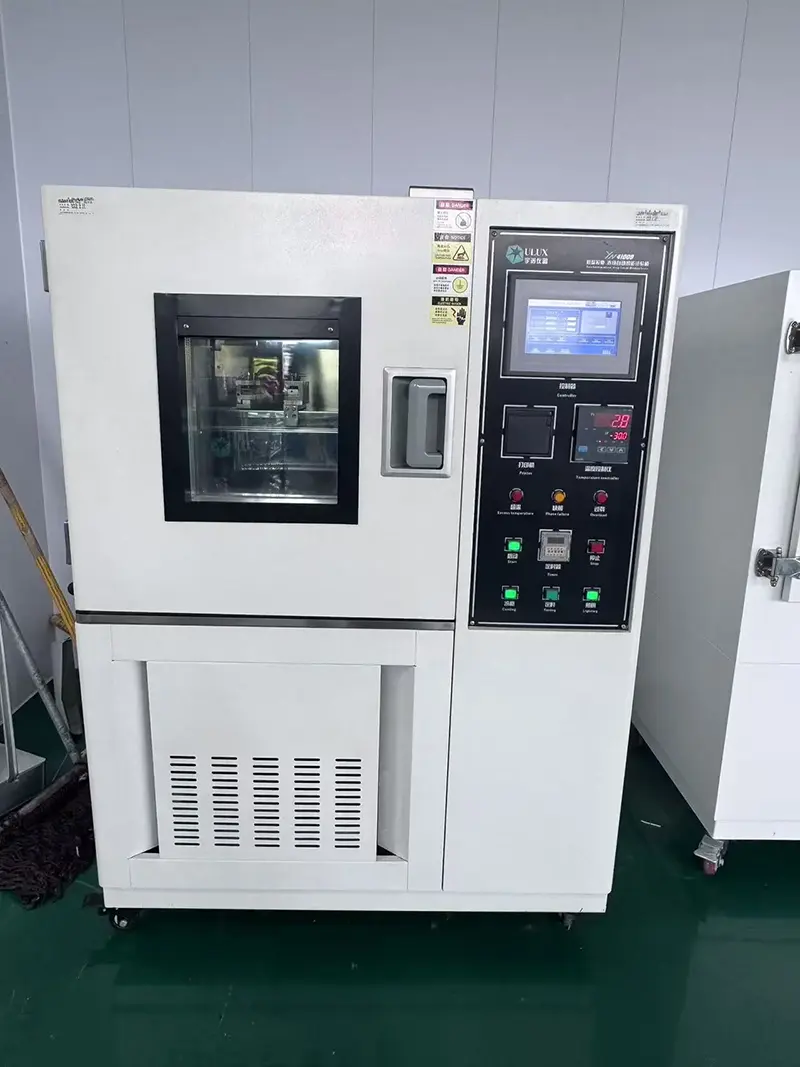

Qian Cheng duy trì hồ sơ sản xuất và thử nghiệm các sản phẩm cáp, với việc kiểm tra bao gồm các yêu cầu về điện và kích thước liên quan theo thông số kỹ thuật đã chọn. Tùy theo thứ tự, tài liệu kiểm tra có thể bao gồm điện trở của dây dẫn, các thử nghiệm liên quan đến cách điện, kết quả chịu được điện áp và các hồ sơ thử nghiệm được chỉ định khác. Nhận dạng lô hỗ trợ truy xuất nguồn gốc giữa cáp thành phẩm và tài liệu sản xuất của nó.

Thông số kỹ thuật sản phẩm và thông số kỹ thuật

Cân nhắc về kỹ thuật và lựa chọn

Cách điện và độ tin cậy về điện

Việc lựa chọn cáp trung thế đòi hỏi phải chú ý đến điều kiện cách điện, điều khiển điện trường và các yêu cầu kiểm tra điện áp dụng cho dự án. Lớp cách điện XLPE và hệ thống che chắn kim loại phối hợp với nhau như một phần cấu trúc cách điện của cáp. Đối với việc lắp đặt ở khu vực ẩm ướt hoặc tiếp xúc với hóa chất, vật liệu vỏ bọc và khả năng chống chịu môi trường cũng cần được kiểm tra thay vì chỉ dựa vào định mức điện áp.

Yêu cầu về hiệu suất chữa cháy

Đối với các cơ sở vận chuyển đường sắt, đường hầm tiện ích ngầm, bệnh viện và cơ sở hạ tầng khép kín khác, các yêu cầu về hiệu suất chữa cháy có thể ảnh hưởng đến việc lựa chọn kết cấu vỏ bọc. Trong trường hợp chỉ định cáp ít khói, không chứa halogen, các tiêu chuẩn kiểm tra khói, ngọn lửa và khí thải cần thiết phải được xác nhận cùng với thông số kỹ thuật của dự án trước khi đặt hàng.

Lựa chọn dây dẫn cho điều kiện dự án

Phiên bản đồng và nhôm nên được so sánh bằng cách sử dụng các thông số lắp đặt và điện thực tế. Các yếu tố quan trọng bao gồm điện trở dây dẫn, dòng điện cho phép, độ sụt điện áp, trọng lượng cáp, chiều dài tuyến, phương pháp kết thúc và chi phí lắp đặt. Các giá trị cường độ trong bảng kỹ thuật nên được sử dụng cùng với điều kiện lắp đặt thực tế của dự án vì dòng điện cho phép phụ thuộc vào các yếu tố lắp đặt và môi trường.

Tính nhất quán của mẫu, sản xuất và kiểm tra

Đối với việc mua sắm cho dự án, thông số kỹ thuật của mẫu phải phù hợp với thông số kỹ thuật sản xuất cuối cùng về vật liệu dây dẫn, diện tích mặt cắt, cấu hình lõi, cách điện, vỏ bọc và điện áp định mức. Hồ sơ kiểm tra lô cung cấp tài liệu tham khảo thực tế cho việc kiểm tra thành phẩm theo các yêu cầu kỹ thuật đã thỏa thuận trước khi xuất xưởng.

Tài liệu xuất khẩu và nghiệm thu dự án

Đối với các dự án ở nước ngoài, các tài liệu kỹ thuật cần thiết phải được xác định trước khi sản xuất. Tùy thuộc vào yêu cầu của hợp đồng và điểm đến, gói tài liệu có thể bao gồm thông số kỹ thuật của sản phẩm, báo cáo thử nghiệm, hồ sơ kiểm tra và chứng chỉ theo yêu cầu của dự án hoặc các quy định hiện hành. Tài liệu tiếng Trung và tiếng Anh có thể được chuẩn bị theo yêu cầu của đơn đặt hàng.

Phương pháp đặt

Phương pháp đặt và lưu ý thi công

Cáp điện cách điện Qian Cheng 8.7/15kV XLPE có thể được lắp đặt trên máng cáp, trong hầm cáp, rãnh cáp và ống dẫn theo kết cấu đã chọn. Việc chôn cất trực tiếp có thể được xem xét ở những nơi có điều kiện đất và cơ học phù hợp; kết cấu bọc thép thường được sử dụng khi cần có sự bảo vệ cơ học bổ sung.

Trong quá trình lắp đặt, phải duy trì bán kính uốn tối thiểu đã chỉ định và cáp phải được bảo vệ khỏi các cạnh sắc và lực kéo quá mức. Khi nhiệt độ môi trường xung quanh dưới 0oC, yêu cầu lắp đặt được cung cấp yêu cầu làm nóng cáp trước trên 5oC trước khi lắp đặt. Không nên lắp đặt riêng cáp AC một lõi trong ống dẫn bằng thép vì dòng điện xoáy gây ra nhiệt có thể ảnh hưởng đến hoạt động của cáp.

Kịch bản ứng dụng

Phân phối điện công nghiệp và khai thác mỏ

Các ứng dụng phổ biến bao gồm phân phối điện trung thế trong các mỏ, nhà máy hóa chất và các cơ sở công nghiệp lớn. Việc xây dựng cuối cùng phải được lựa chọn theo tải trọng, lộ trình lắp đặt, mức độ tiếp xúc với môi trường và mức độ bảo vệ cơ học cần thiết.

Hạ tầng giao thông và tiện ích đô thị

Mạng lưới phân phối trung áp tại các cơ sở vận chuyển đường sắt và đường hầm tiện ích dưới lòng đất có thể yêu cầu xem xét thêm về hiệu quả chữa cháy. Trong trường hợp thông số kỹ thuật của dự án yêu cầu giảm khói và vật liệu không chứa halogen, có thể chỉ định cấu trúc vỏ bọc tương ứng.

Mạng lưới tiện ích và trạm biến áp

Cáp có thể được áp dụng cho các mạch phân phối và truyền tải trung áp liên quan đến các trạm biến áp mới, cải tạo mạng lưới và phân phối điện khu vực. Kích thước dây dẫn và phương pháp lắp đặt phải phù hợp với tải trọng và điều kiện tuyến đường được tính toán.

Tòa nhà công cộng và thương mại

Bệnh viện, khu phức hợp thương mại và các tòa nhà lớn khác có thể sử dụng hệ thống cáp trung thế để phân phối điện nội bộ hoặc đầu vào. Hiệu suất chữa cháy, không gian đi dây, khả năng bảo vệ cơ học và khả năng tiếp cận bảo trì phải được xem xét cùng nhau khi xác định kết cấu cáp.

Câu hỏi thường gặp

Câu hỏi 1: Tấm chắn băng đồng kép có tác dụng gì trong cáp trung thế?

Trả lời: Tấm chắn băng đồng là một phần của hệ thống nối đất và điều khiển điện trường. Thông số kỹ thuật được cung cấp cho tỷ lệ quấn tấm chắn ≥25%, trong khi các thử nghiệm phóng điện một phần và khả năng chịu điện áp có thể được sử dụng để xác minh tình trạng điện của cáp thành phẩm theo các yêu cầu hiện hành.

Câu hỏi 2: Tại sao XLPE được sử dụng thay cho cách điện PVC thông thường cho loại điện áp này?

Trả lời: XLPE có các đặc tính điện và nhiệt nên được sử dụng rộng rãi trong cáp điện trung thế, bao gồm tổn thất điện môi thấp hơn và khả năng chống lão hóa của cây nước. Hiệu suất cách điện thực tế phải được đánh giá cùng với kết cấu cáp, kết quả thử nghiệm và điều kiện lắp đặt.

Câu 3: Khi nào nên xem xét phiên bản ít khói không có halogen?

Trả lời: Có thể cân nhắc khi đặc điểm kỹ thuật của dự án đặc biệt chú trọng đến khả năng tạo khói, hàm lượng halogen hoặc các sản phẩm đốt cháy ăn mòn. Điều này là phổ biến trong cơ sở hạ tầng khép kín hoặc đông đúc. Tiêu chuẩn về hiệu suất chữa cháy hiện hành và tài liệu kiểm tra bắt buộc phải được xác nhận trước khi đặt hàng.

Q4: Cáp có thể được lắp đặt ở các mỏ ẩm ướt hoặc nhà máy hóa chất không?

Trả lời: Có thể cân nhắc cho những môi trường này khi cấu trúc vỏ bọc và cáp được chọn phù hợp với điều kiện thực tế. Độ ẩm, tiếp xúc với hóa chất, nhiệt độ, điều kiện đất và tải trọng cơ học cần được xem xét trong quá trình lựa chọn. Chỉ sự hiện diện của lớp cách điện XLPE không quyết định liệu cáp có phù hợp với mọi môi trường công nghiệp hay không.

Câu 5: Khi nào cần xây dựng thiết giáp?

Đáp: Kết cấu bọc thép thường được xem xét khi cáp có thể chịu thêm lực cơ học, đặc biệt là khi lắp đặt chôn trực tiếp. Đối với máng cáp, đường hầm và rãnh được bảo vệ, kết cấu không bọc thép có thể phù hợp khi các điều kiện lắp đặt cung cấp đủ khả năng bảo vệ cơ học.

Câu hỏi 6: Có những kích thước và cấu hình dây dẫn nào?

Trả lời: Bảng kỹ thuật được cung cấp bao gồm nhiều cấu hình lõi đơn và ba lõi với các kích cỡ dây dẫn đồng và nhôm khác nhau. Vật liệu dây dẫn, diện tích mặt cắt ngang, số lõi và chiều dài cáp cần thiết phải được xác nhận theo phương pháp tính toán và lắp đặt tải của dự án.

Câu 7: Nên chọn dây dẫn đồng và nhôm như thế nào?

Trả lời: Nên so sánh đồng và nhôm theo khả năng mang dòng điện, điện trở dây dẫn, độ sụt áp, trọng lượng cáp, chiều dài tuyến đường, yêu cầu đầu cuối và điều kiện lắp đặt. Xếp hạng hiện tại trong bảng là giá trị tham chiếu cho các điều kiện lắp đặt đã nêu và không được coi là giá trị chung cho mọi dự án.

Q8: Cần kiểm tra những gì trước khi lắp đặt chôn trực tiếp?

Đáp: Kiểm tra kết cấu cáp, yêu cầu về lớp giáp, điều kiện đất, tuyến chôn lấp, bảo vệ cơ học, bán kính uốn và nhiệt độ lắp đặt áp dụng. Các vật sắc nhọn phải được loại bỏ khỏi tuyến cáp và việc lắp đặt phải tuân theo các quy trình kiểm tra và xử lý được chỉ định của dự án. Đối với cáp AC một lõi, việc bố trí bên trong ống dẫn kim loại cũng cần được xem xét lại để tránh hiện tượng sinh nhiệt quá mức.

Khi yêu cầu báo giá, hãy cung cấp điện áp định mức, vật liệu dây dẫn, diện tích mặt cắt, cấu hình lõi, chiều dài cáp, phương pháp lắp đặt và môi trường ứng dụng. Thông tin này cho phép kiểm tra kết cấu cáp và tài liệu kỹ thuật theo yêu cầu thực tế của dự án.
