Cáp điện khai thác cách điện PVC

Model: MVV, MVV22.

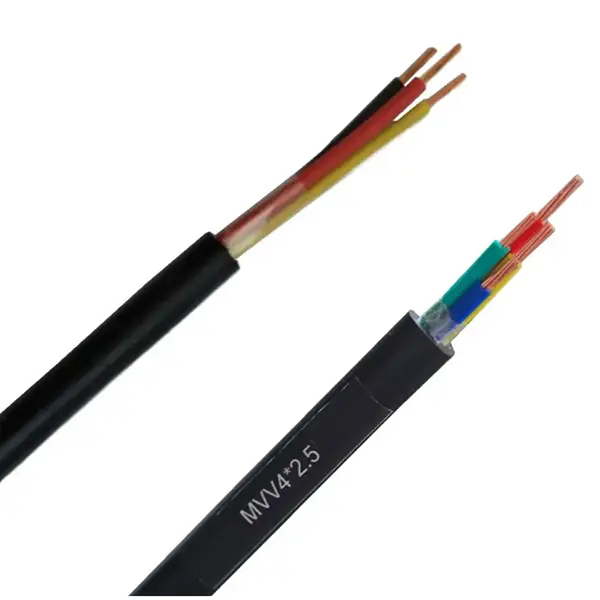

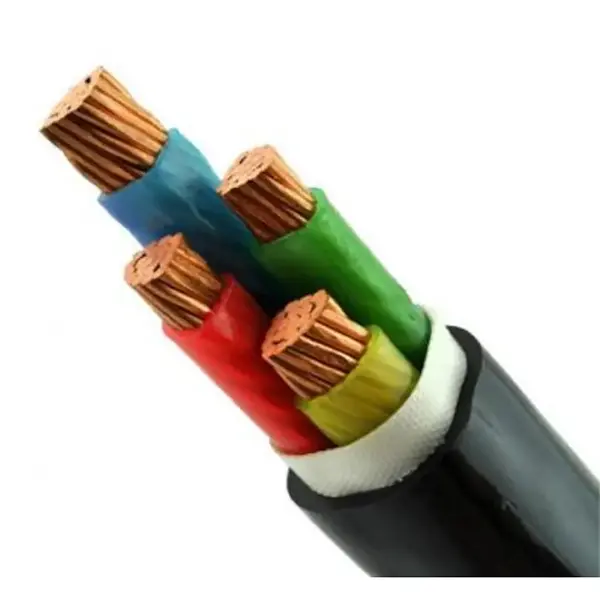

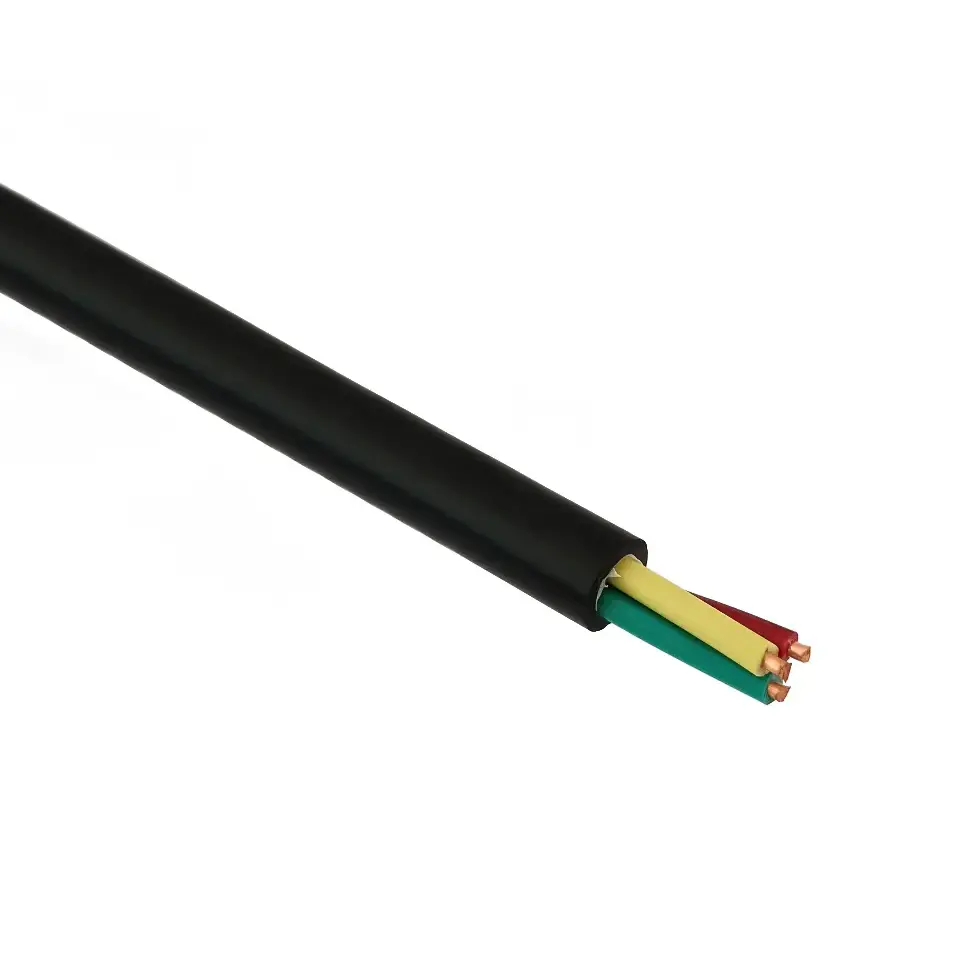

Cáp điện khai thác cách điện PVC (MVV) là loại cáp khai thác dạng đặt đặc biệt được sản xuất theo tiêu chuẩn MT/T 818.12-2009. Nó sử dụng dây dẫn bằng đồng không có oxy cùng với lớp cách điện và vỏ bọc PVC chống cháy. Điện áp định mức: 0,6/1kV, 1,8/3kV. Được phát triển đặc biệt cho điều kiện làm việc khắc nghiệt ở các mỏ than ngầm và lộ thiên, nó có đặc tính chống cháy và chống cháy nổ với khả năng chống lại môi trường khắc nghiệt, dành riêng cho truyền tải điện cố định trong mỏ.

Thông số kỹ thuật sản phẩm và bảng thông số kỹ thuật

Kịch bản ứng dụng chính

1. Phân phối điện đường bộ mỏ than ngầm

Dùng cho các đường dây truyền tải điện cố định trên các tuyến đường ngầm chính và các tuyến nhánh để cung cấp điện liên tục cho các thiết bị chiếu sáng, giám sát, thông tin liên lạc và thiết bị cơ điện cố định nhỏ dưới lòng đất. Sau khi triển khai hàng loạt dự án cải tạo đường bộ ở Tấn Thành, Sơn Tây, tỷ lệ hỏng đường dây hàng năm đã giảm 90%.

2. Cấp điện cho thiết bị ngầm cố định

Thích hợp để kết nối nguồn điện của các thiết bị cố định công suất cao như máy bơm nước ngầm, quạt và băng tải. Với mức tổn thất thấp và độ ổn định cao, nó giải quyết các vấn đề về điện áp không ổn định và ngắt do quá nhiệt trong quá trình vận hành thiết bị lâu dài và đảm bảo hoạt động khai thác liên tục.

3. Dự án phân phối điện mặt đất mỏ than lộ thiên

Truyền tải điện cho khu văn phòng, kho bãi, thiết bị cơ điện mặt đất và nhà phân phối điện tạm thời trong mỏ lộ thiên. Chống tia cực tím, chống mưa và chống lão hóa bụi, phù hợp với điều kiện hố lộ thiên phức tạp ngoài trời.

4. Dự án cơ sở hạ tầng hỗ trợ công nghiệp khai thác mỏ

Lắp đặt cáp điện cố định cho các nhà máy rửa than, khu dân cư mỏ và các nhà máy hỗ trợ mỏ. Đây là cáp cấp nguồn đa năng được tiêu chuẩn hóa dành cho các ứng dụng mỏ than toàn cảnh và toàn vùng.

Các vấn đề cốt lõi của ngành được giải quyết bằng sản phẩm

Loại bỏ các nguy cơ tiềm ẩn về an toàn điện dưới lòng đất

Giải quyết hiệu quả các khuyết tật thường gặp của cáp thông thường như khả năng chống cháy kém, ngọn lửa lan khi đánh lửa, nguy cơ ngộ độc khói nặng, sự cố rò rỉ điện, v.v. Ngăn ngừa tai nạn cháy nổ và điện giật trong mỏ cũng như tránh vi phạm các quy định sản xuất an toàn mỏ.

Giải quyết các vấn đề về tuổi thọ cáp dễ bị lão hóa và tuổi thọ ngắn

Nhắm mục tiêu các lỗi cáp phổ biến bao gồm bong tróc vỏ bọc, nứt và hỏng cách điện do môi trường mỏ ẩm ướt, bụi bặm và ăn mòn. Cáp điện khai thác cách điện PVC áp dụng công nghệ tăng cường khả năng chống chịu thời tiết để kéo dài đáng kể tuổi thọ sử dụng và giảm chi phí thay thế thường xuyên.

Giải quyết các vấn đề về tổn thất đường dây lớn và nguồn điện không ổn định

Cải thiện nhược điểm của cáp kém chất lượng, dây dẫn không tinh khiết, điện trở cao, sinh nhiệt mạnh và sụt áp nhanh. Đảm bảo cung cấp điện ổn định cho các tuyến đường dài và thiết bị có công suất cao, đồng thời giảm xác suất hỏng hóc thiết bị.

Vượt qua khó khăn trong nghiệm thu dự án và chưa đầy đủ năng lực

Loại bỏ những rắc rối về sản phẩm không đạt tiêu chuẩn từ các nhà máy nhỏ thiếu tiêu chuẩn và bằng cấp hợp lệ không được chấp nhận an toàn mỏ. Các tài liệu tuân thủ đầy đủ có thể được cung cấp bất cứ lúc nào để tạo điều kiện hoàn thành dự án và thực hiện đấu thầu suôn sẻ.

Giải quyết các khó khăn về thời gian mua sắm và tùy chỉnh kéo dài

Tận dụng năng lực sản xuất nội bộ của nhà máy và dự trữ hàng tồn kho để giải quyết các điểm yếu trong ngành bao gồm hết hàng đối với các thông số kỹ thuật thông thường, chu kỳ tùy chỉnh dài và tăng giá của người trung gian. Thực hiện cung cấp trực tiếp tại nhà máy, giao hàng nhanh và tùy chỉnh theo yêu cầu.

Ưu điểm sản phẩm cốt lõi

1. Tiêu chuẩn và tài liệu

Dòng MVV được sản xuất dựa trên các yêu cầu MT/T 818.12-2009 và GB/T 3956 đối với kết cấu và dây dẫn cáp hiện hành. Tài liệu sản phẩm có thể bao gồm hồ sơ kiểm tra nhà máy, kết quả kiểm tra điện và hồ sơ kiểm tra khả năng chống cháy theo thông số kỹ thuật đã chọn và yêu cầu của dự án. Bộ tài liệu và tiêu chuẩn chính xác phải được xác nhận trước khi giao hàng khi áp dụng các yêu cầu cụ thể về an toàn mỏ hoặc nghiệm thu dự án.

2. Kiểm tra quy trình và chất lượng

Kiểm soát chất lượng bao gồm nguyên liệu đầu vào, kiểm tra giai đoạn sản xuất và kiểm tra cáp thành phẩm. Các mục kiểm tra chính có thể bao gồm điện trở dây dẫn, điện trở cách điện, khả năng chịu điện áp, tính nhất quán về kích thước và hiệu suất chống cháy. Khi yêu cầu dung sai hoặc giá trị thử nghiệm cụ thể thì chúng phải được xác minh dựa trên thông số kỹ thuật và tiêu chuẩn áp dụng cho cáp đã chọn.

3. Năng lực sản xuất

Qian Cheng vận hành các cơ sở sản xuất và thử nghiệm cáp cho các sản phẩm cáp điện và khai thác mỏ. Việc sản xuất có thể được sắp xếp theo mô hình cáp, mặt cắt dây dẫn, cấu hình lõi, điện áp định mức và số lượng yêu cầu. Đối với các đơn đặt hàng dự án, các thông số kỹ thuật và yêu cầu sản xuất có thể được xem xét trước khi sản xuất.

4. Đặc điểm kỹ thuật và tính linh hoạt trong cung cấp

Thông số kỹ thuật cáp thông thường có thể được cung cấp tùy theo tình trạng sẵn có của sản xuất, trong khi các đơn đặt hàng của dự án có thể được xem xét để sắp xếp lõi cụ thể, kích thước dây dẫn, chiều dài cáp và các yêu cầu về tài liệu. Trước khi giao hàng, các yêu cầu kiểm tra và đặc điểm kỹ thuật của sản phẩm có thể được kiểm tra dựa trên thông tin đặt hàng.

5. Lựa chọn ứng dụng cụ thể

Cấu trúc cáp dành cho các ứng dụng phân phối điện cố định thay vì thiết bị phải trải qua quá trình kéo và uốn liên tục. Do đó, việc lựa chọn nên xem xét phương pháp lắp đặt, chuyển động cơ học, cấp điện áp, tải và điều kiện môi trường. Đối với thiết bị khai thác có tính di động cao, cáp khai thác có vỏ bọc cao su linh hoạt có thể phù hợp hơn.

Câu hỏi thường gặp

Câu hỏi 1: Tiêu chuẩn nào được tham chiếu cho cáp khai thác MVV?

Trả lời: Thông tin sản phẩm tham chiếu MT/T 818.12-2009 đối với cấu trúc cáp khai thác hiện hành và GB/T 3956 đối với các yêu cầu về dây dẫn. Tiêu chuẩn áp dụng chính xác và các tài liệu hỗ trợ phải được xác nhận theo mô hình đã chọn và thông số kỹ thuật của dự án.

Câu 2: Có những loại điện áp và kích thước dây dẫn nào?

Trả lời: Thông số kỹ thuật MVV được liệt kê bao gồm điện áp định mức 0,6/1 kV và 1,8/3 kV, với các cấu hình lõi đơn, 3 lõi và 3+1 lõi có sẵn theo dữ liệu kỹ thuật. Mặt cắt dây dẫn có thể dao động từ 1,5 mm2 đến 120 mm2 tùy thuộc vào cấu trúc được chỉ định.

Câu 3: Cáp này có phù hợp với môi trường ngầm ẩm ướt không?

Trả lời: Cáp có thể được xem xét để lắp đặt cố định ở các khu vực dưới lòng đất, nơi có độ ẩm, bụi và các yếu tố môi trường khác, miễn là kết cấu được chọn đáp ứng các yêu cầu của địa điểm. Cần kiểm tra khả năng tiếp xúc với nước, nhiệt độ, tiếp xúc với hóa chất và các điều kiện lắp đặt trong quá trình lựa chọn cáp thay vì cho rằng cùng một thông số kỹ thuật phù hợp với mọi môi trường mỏ.

Q4: Nó có thể được sử dụng trên máy cắt than hoặc các thiết bị chuyển động liên tục khác không?

Trả lời: Nó thường dành cho các ứng dụng phân phối điện cố định. Máy cắt than và các thiết bị khác liên quan đến việc kéo, uốn hoặc xoắn liên tục thường yêu cầu kết cấu cáp khai thác linh hoạt được thiết kế đặc biệt cho dịch vụ di động.

Câu 5: Cần thông tin gì khi yêu cầu báo giá?

A: Cung cấp điện áp định mức, tiết diện dây dẫn, cấu hình lõi, chiều dài cáp, số lượng, phương pháp lắp đặt và thiết bị ứng dụng theo yêu cầu. Nếu dự án yêu cầu các chứng chỉ khai thác cụ thể, báo cáo kiểm tra hoặc các tài liệu kỹ thuật khác thì những yêu cầu này cũng cần được đưa vào.

Q6: Cần kiểm tra những gì trước khi nhận cáp?

Trả lời: Trước tiên, phải kiểm tra model sản phẩm, điện áp định mức, kích thước dây dẫn, cấu hình lõi và chiều dài cáp theo thông số kỹ thuật khi mua hàng. Tùy thuộc vào dự án, việc kiểm tra cũng có thể bao gồm điện trở dây dẫn, điện trở cách điện, khả năng chịu điện áp, hiệu suất chống cháy và các tài liệu cần thiết.

Đối với hệ thống phân phối điện mỏ cố định, nên chọn Cáp điện khai thác cách điện PVC theo tải điện, phương pháp lắp đặt và điều kiện môi trường. Trong trường hợp việc lắp đặt đòi hỏi phải di chuyển thiết bị liên tục thì kết cấu cáp phải được xem xét riêng để đảm bảo rằng các đặc tính cơ học của nó phù hợp với ứng dụng.
