Cáp điện hạ thế chống cháy đồng XLPE sử dụng dây dẫn đồng không có oxy, lớp cách điện XLPE và các lớp rào cản chống cháy. Nó có thể duy trì khả năng cung cấp điện trong điều kiện cháy nổ. Khác với cáp chống cháy thông thường, nó có mức độ an toàn cao hơn và đóng vai trò là cáp được ưu tiên để phân phối điện khẩn cấp ở các tòa nhà công cộng ở nước ngoài và các cơ sở có nguy cơ cao.
|
Phần danh nghĩa (mm2) |
Số lượng dây dẫn tối thiểu |
Đường kính ngoài của dây dẫn (mm) |
Độ dày danh nghĩa của lớp cách nhiệt XLPE/mm |
Đường kính ngoài gần đúng của vật liệu cách nhiệt/mm |
Điện trở dây dẫn tối đa ở 20oC (Ω/km) đồng |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5(B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5(B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6(B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Độ dẫn điện tuyệt vời và điện trở ổn định tạo ra ít nhiệt hơn trong quá trình hoạt động lâu dài. Cấu trúc nhiều sợi mang lại sự linh hoạt tốt hơn cho việc lắp đặt trong các tình huống phức tạp.
So với vật liệu cách nhiệt PVC truyền thống, nó mang lại khả năng chịu nhiệt vượt trội, hiệu suất chống lão hóa và chống ăn mòn hóa học. Nhiệt độ hoạt động lâu dài của nó có thể đạt tới 90oC với độ ổn định cách nhiệt được cải thiện đáng kể.
Vật liệu khác biệt cốt lõi này sử dụng lớp chống cháy mica. Khi tiếp xúc với ngọn lửa hở, nó tạo thành một lớp cacbon hóa cứng cách nhiệt để ngăn chặn sự ăn mòn ở nhiệt độ cao trên dây dẫn và đảm bảo cung cấp điện liên tục trong thời gian ngắn trong điều kiện cháy nổ.
Chống mài mòn, chống ẩm và chống tia cực tím. Nó chống lại độ ẩm và ăn mòn nhẹ ở ngoài trời và trong rãnh cáp để kéo dài tuổi thọ tổng thể của cáp.
Các thử nghiệm lấy mẫu được thực hiện đối với vật liệu đồng, viên XLPE và băng mica chống cháy. Nguyên liệu thô không phù hợp bị cấm sản xuất.
Mặt cắt dây dẫn, độ dày lớp cách điện và quy trình bọc chống cháy được theo dõi theo thời gian thực để tránh sai lệch kích thước và quấn không đều.

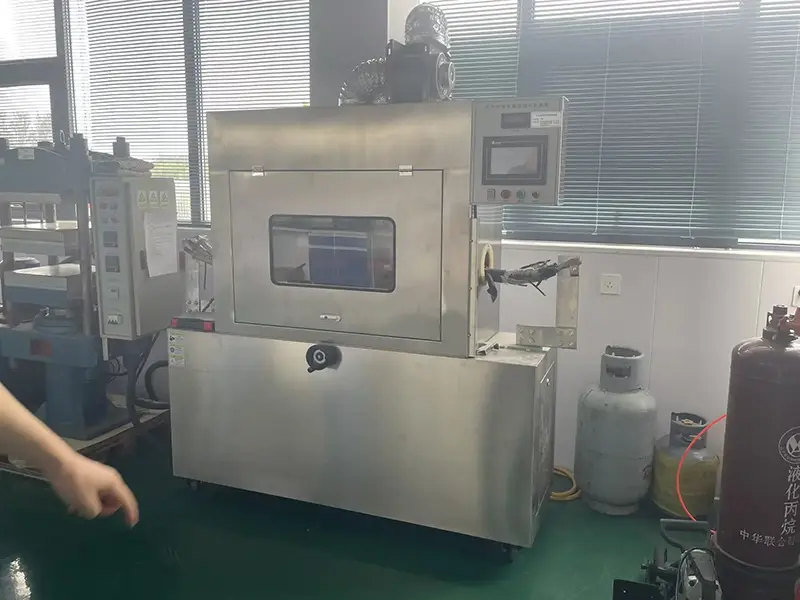

Kiểm tra điện trở DC, kiểm tra khả năng chịu điện áp tần số nguồn, kiểm tra điện trở cách điện, kiểm tra khả năng chống cháy, kiểm tra lão hóa và kiểm tra uốn ở nhiệt độ thấp mô phỏng đầy đủ các điều kiện dịch vụ kỹ thuật.
Hình thức, thông số kỹ thuật và bao bì được kiểm tra từng mặt hàng. Lưu trữ thử nghiệm được lưu giữ cho mỗi lô. Các tài liệu kiểm tra bằng tiếng Anh có thể được ban hành để đáp ứng các yêu cầu về chấp nhận dự án và thông quan ở nước ngoài.

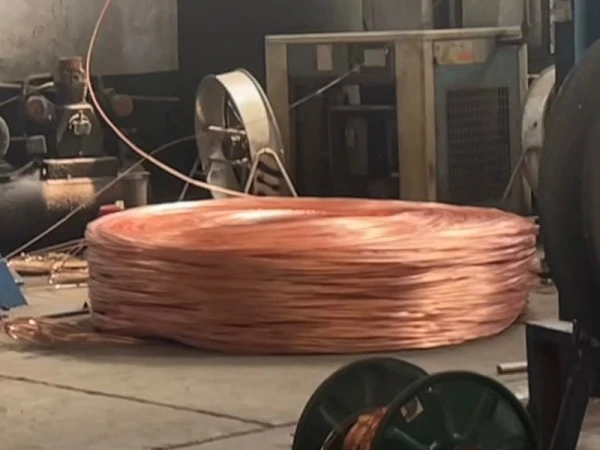

Môi trường mang dòng điện. Đồng không có oxy có độ dẫn điện cao đảm bảo truyền tải điện ổn định.
Cấu trúc đặc biệt cốt lõi. Nó cách ly nhiệt độ cao khi cháy và duy trì nguồn điện mạch, đây là điểm khác biệt lớn nhất so với cáp điện thông thường.
Thành phần cách điện chính, chịu nhiệt độ cao và chống lão hóa, không dễ bị nứt khi hoạt động lâu dài.
Làm cho cáp nhỏ gọn và tròn đồng thời cải thiện khả năng chống nén cơ học.
Cung cấp bảo vệ cơ học chống lại ma sát, độ ẩm, ánh sáng mặt trời và ăn mòn đất nhẹ.
Cấu trúc nhiều lớp hoạt động phối hợp để hiện thực hóa khả năng kép: truyền tải điện ổn định trong điều kiện bình thường và cung cấp điện liên tục trong thời gian ngắn trong điều kiện cháy nổ.
Vượt qua các thử nghiệm đốt cháy chống cháy. Nó có thể duy trì nguồn điện bình thường trong một khoảng thời gian nhất định trong điều kiện ngọn lửa hở để đảm bảo hoạt động của hệ thống chiếu sáng khẩn cấp, máy bơm chữa cháy và hệ thống báo động. Cáp chống cháy thông thường chỉ có thể làm chậm tốc độ lan truyền của lửa và không thể duy trì nguồn điện.
Chất cách điện XLPE cho phép nhiệt độ hoạt động lâu dài là 90oC và chịu được nhiệt độ ngắn mạch cao hơn, với hiệu suất chịu nhiệt tốt hơn nhiều so với cáp cách điện PVC.
Vật liệu polyetylen liên kết ngang có khả năng chống tia cực tím và chống lão hóa nhiệt để đặt lâu dài trên các khay cáp trong nhà và trong điều kiện trên cao ngoài trời.
Vỏ bọc dày đặc ngăn chặn độ ẩm, thích hợp cho các rãnh cáp ẩm ướt và lắp đặt dưới lòng đất. Nó chống lại sự ăn mòn axit yếu và kiềm yếu.
Cấu trúc tổng thể nhỏ gọn mang lại khả năng chịu nén và kéo tốt, chống hư hỏng trong quá trình thi công xây dựng dân dụng.
Trả lời: Cáp chống cháy thông thường chủ yếu nhằm hạn chế sự lan truyền của ngọn lửa, trong khi cáp chống cháy được thiết kế để duy trì tính toàn vẹn của mạch trong một khoảng thời gian xác định trong điều kiện cháy. Cáp kết hợp các lớp chống cháy mica giúp duy trì tính liên tục về điện trong quá trình tiếp xúc với lửa, giúp cáp có thể áp dụng cho các mạch phục vụ máy bơm chữa cháy, hệ thống chiếu sáng khẩn cấp và báo động.
Trả lời: Chất cách điện XLPE có nhiệt độ hoạt động lâu dài được chỉ định lên tới 90oC. Nó cung cấp sự ổn định nhiệt tốt và khả năng chống lão hóa và tiếp xúc với hóa chất. So với cách điện PVC, XLPE thường phù hợp hơn với các ứng dụng yêu cầu nhiệt độ hoạt động liên tục cao hơn, tùy thuộc vào thông số kỹ thuật cáp và điều kiện lắp đặt đã chọn.
Trả lời: Lớp chống cháy được làm từ băng chống cháy mica. Khi tiếp xúc với ngọn lửa ở nhiệt độ cao, mica vẫn duy trì đặc tính cách điện và tạo thành hàng rào chịu nhiệt xung quanh dây dẫn, giúp bảo vệ hệ thống cách điện và duy trì tính liên tục của mạch điện trong thời gian chống cháy quy định.
Trả lời: Việc kiểm tra có thể bao gồm kiểm tra nguyên liệu thô, giám sát dây chuyền sản xuất, kiểm tra điện trở dây dẫn thành phẩm, kiểm tra khả năng chịu điện áp tần số điện, kiểm tra điện trở cách điện, kiểm tra khả năng chống cháy, kiểm tra lão hóa và kiểm tra uốn cong ở nhiệt độ thấp. Hồ sơ kiểm tra liên quan có thể được lưu giữ theo lô và các tài liệu kiểm tra hoặc kỹ thuật bằng tiếng Anh có thể được cung cấp theo yêu cầu tài liệu của các dự án ở nước ngoài.
Trả lời: Phương pháp lắp đặt có thể áp dụng tùy thuộc vào kết cấu cáp và điều kiện hiện trường. Vỏ bọc giúp bảo vệ chống lại độ ẩm, tiếp xúc với tia cực tím và môi trường axit yếu hoặc kiềm yếu. Cáp có thể được xem xét làm máng cáp trong nhà, định tuyến trên cao ngoài trời, rãnh cáp ẩm và một số ứng dụng chôn trực tiếp nhất định trong đó các yêu cầu về cơ khí, môi trường và lắp đặt đã được xác nhận.
Đáp: Cấu trúc chính có thể được mô tả thành năm lớp:
1. Dây dẫn đồng không có oxy để truyền dòng điện;
2. Lớp mica chống cháy giúp duy trì tính liên tục của mạch điện trong điều kiện cháy nổ;
3. Lớp cách điện XLPE có tác dụng cách điện và ổn định nhiệt;
4. Lớp phụ để hỗ trợ cấu trúc và ổn định kích thước;
5. Vỏ bọc bên ngoài giúp bảo vệ chống mài mòn cơ học, độ ẩm và tiếp xúc với ngoài trời.
Cấu trúc kết hợp giải quyết cả các yêu cầu về truyền tải điện thông thường và mạch chống cháy.
Trả lời: Dây dẫn được làm bằng đồng không có oxy có độ tinh khiết cao. Cấu trúc dây dẫn bện mang lại sự linh hoạt cao hơn so với dây dẫn đặc có cùng tiết diện, giúp công việc định tuyến và kết nối dễ dàng hơn trong khay cáp, ống dẫn và các không gian đi dây hạn chế khác. Hiệu suất điện phải được đánh giá theo kích thước dây dẫn và thông số kỹ thuật cáp hiện hành.
Trả lời: Lớp cách điện XLPE có giới hạn nhiệt độ ngắn mạch lên tới 250oC trong thời gian ngắn được chỉ định, tùy thuộc vào tiêu chuẩn cáp và điều kiện vận hành hiện hành. Cáp thành phẩm có thể phải trải qua quá trình kiểm tra khả năng chịu điện áp và điện trở cách điện ở tần số nguồn trước khi giao hàng. Đối với việc lắp đặt dưới lòng đất ẩm ướt, vỏ bọc, hệ thống cách nhiệt, điều kiện thoát nước và phương pháp lắp đặt đều phải được xem xét để duy trì hiệu suất điện lâu dài.
