Để mua sắm các dự án kỹ thuật năng lượng mới quang điện, Cáp năng lượng mặt trời quang điện QianThành H1Z2Z2-K tương thích với nhiều dự án dây truyền tải quang điện DC trong và ngoài nước.
Cáp năng lượng mặt trời quang điện QianThành H1Z2Z2-K sử dụng dây dẫn bằng đồng đóng hộp loại 5 với polyolefin liên kết ngang hai lớp. Nó phù hợp với điều kiện làm việc quang điện DC 1,5kV. Không chứa halogen, chống cháy và chống cháy. Có sẵn các tài liệu kiểm tra CNAS có thể theo dõi đầy đủ để đảm bảo chất lượng mua sắm.
|
Số lõi × Diện tích mặt cắt danh nghĩa (mm2) |
Độ dày cách nhiệt danh nghĩa (mm) |
Độ dày vỏ danh nghĩa (mm) |
Đường kính ngoài trung bình tối đa (mm) |
Điện trở cách điện tối thiểu ở 20oC (MΩ・km) |
Điện trở cách điện tối thiểu ở 90oC(MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Cáp năng lượng mặt trời quang điện QianThành H1Z2Z2-K sử dụng dây dẫn bằng đồng đóng hộp có độ tinh khiết cao để dẫn điện tốt và kiểm soát mức tăng nhiệt độ khi hoạt động đầy tải thông thường. Cáp có cấu trúc chống cháy không chứa halogen, liên kết ngang với bức xạ với hiệu suất chống cháy Loại C, giúp cấu trúc vật liệu phù hợp cho các ứng dụng cáp quang điện trong đó xem xét đặc tính ngọn lửa và ít khói.
Phạm vi nhiệt độ hoạt động được chỉ định là -40oC đến 90oC. Cấu trúc cáp dành cho việc lắp đặt quang điện ngoài trời tiếp xúc với ánh sáng mặt trời, thay đổi nhiệt độ và các điều kiện môi trường thông thường khác. Các thử nghiệm lão hóa bằng tia cực tím và phun muối có thể được sử dụng để đánh giá khả năng chống chịu thời tiết và ăn mòn của nó, đồng thời áp dụng tuổi thọ sử dụng đã nêu trên 25 năm trong điều kiện vận hành bình thường.
Cấu trúc dây dẫn linh hoạt cho phép định tuyến, uốn và tước dễ dàng hơn trong quá trình lắp đặt. Cáp có thể được sử dụng với các đầu nối quang điện tương thích, hỗ trợ công việc kết nối trường thông thường. Có thể cung cấp nhận dạng sản phẩm và truy xuất nguồn gốc lô, cùng với hồ sơ kiểm tra liên quan có sẵn để kiểm tra và xác minh lại sản phẩm theo yêu cầu của dự án.
Nhiệt độ môi trường để lắp đặt không được thấp hơn -15oC. Không kéo hoặc uốn cong Cáp năng lượng mặt trời quang điện Qian Cheng H1Z2Z2-K trong điều kiện nhiệt độ thấp. Bán kính uốn tối thiểu trong quá trình thi công phải bằng 4 lần đường kính ngoài của cáp. Tránh đùn vỏ và trầy xước.

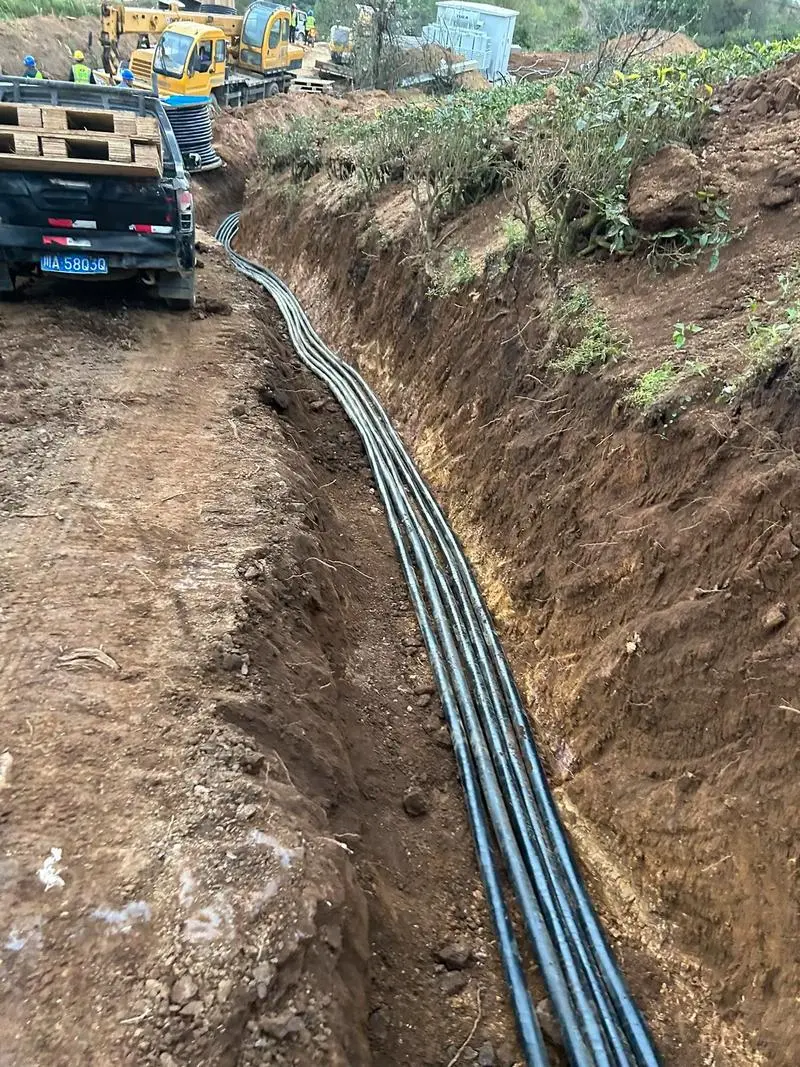

Thích hợp cho việc lắp đặt trên cao ngoài trời, định tuyến khay cáp, lắp đặt ống dẫn và lắp đặt chôn nhẹ. Áp dụng cho các nhà máy quang điện gắn trên mặt đất, hệ thống PV phân tán trên mái nhà, nhà máy điện bổ sung năng lượng mặt trời cho ngư nghiệp và các tình huống khác. Tránh xa các nguồn nhiệt độ cao và các khu vực ăn mòn mạnh để kéo dài tuổi thọ cáp.
Các mối nối cáp phải được bịt kín đúng cách để chống thấm và cách nhiệt. Lắp đặt hộp nối chống thấm cho các mối nối hở ngoài trời để tránh hiện tượng rò rỉ điện, chập mạch do nước mưa xâm nhập. Không đi cáp điện cao thế bên trong cùng một ống dẫn để tránh nhiễu điện từ.
Trả lời: Cáp được thiết kế cho các ứng dụng quang điện DC 1,5 kV và sử dụng dây dẫn bằng đồng mạ thiếc có độ tinh khiết cao, mang lại khả năng dẫn điện tốt và kiểm soát mức tăng nhiệt độ trong quá trình hoạt động đầy tải thông thường.
Trả lời: Phạm vi nhiệt độ hoạt động được chỉ định là -40oC đến 90oC. Trong điều kiện hoạt động bình thường, sản phẩm được thiết kế để có tuổi thọ sử dụng trên 25 năm, tính năng chống lão hóa do tia cực tím và ăn mòn do phun muối được xem xét trong quá trình đánh giá sản phẩm.
Trả lời: Cáp sử dụng cấu trúc chống cháy không chứa halogen, liên kết ngang với bức xạ với hiệu suất chống cháy Loại C. Cấu trúc không chứa halogen của nó nhằm mục đích giảm lượng khí thải độc hại trong quá trình đốt cháy và đáp ứng các yêu cầu an toàn cháy nổ của hệ thống lắp đặt quang điện hiện hành.
Trả lời: Bán kính uốn cong tối thiểu không được nhỏ hơn 4 lần đường kính ngoài của cáp. Nhiệt độ môi trường đặt được khuyến nghị không được thấp hơn -15oC. Nên tránh kéo hoặc uốn cưỡng bức ở nhiệt độ thấp để giảm nguy cơ hư hỏng vỏ bọc.
Trả lời: Các phương pháp lắp đặt phổ biến bao gồm định tuyến trên cao ngoài trời, khay cáp, ống dẫn và lắp đặt chôn nhẹ. Nên tránh tiếp xúc trực tiếp với các nguồn nhiệt có nhiệt độ cao và môi trường ăn mòn mạnh trừ khi công trình được chọn đã được xác minh về các điều kiện đó.
Trả lời: Các mối nối cáp cần được xử lý chống thấm và cách nhiệt thích hợp. Đối với các kết nối lộ thiên ngoài trời, nên sử dụng hộp nối chống nước hoặc hệ thống kết nối tương thích để hạn chế sự xâm nhập của nước mưa và giảm nguy cơ rò rỉ hoặc đoản mạch.
Trả lời: Không nên lắp đặt nó trong cùng ống dẫn bảo vệ như cáp điện áp cao. Định tuyến riêng biệt giúp duy trì sự phân tách điện thích hợp và giảm khả năng nhiễu hoặc các sự cố khác liên quan đến lắp đặt trong mạch quang điện DC.
Trả lời: Cấu trúc dây dẫn linh hoạt giúp cáp dễ dàng đi và xử lý hơn trong quá trình lắp đặt, đồng thời đặc tính tước dây của nó hỗ trợ công việc kết nối. Khả năng tương thích với các đầu nối quang điện thường được sử dụng cũng có thể đơn giản hóa việc nối dây tại chỗ.
