Cáp đồng điện hạ thế chống cháy PVC là cấu trúc cáp hạ thế kết hợp dây dẫn bằng đồng, lớp cách điện và vỏ bọc PVC cùng lớp chống cháy mica. Nó được thiết kế cho các mạch điện đòi hỏi phải có nguồn điện liên tục trong điều kiện cháy cụ thể, bao gồm nguồn điện khẩn cấp, hệ thống phòng cháy chữa cháy và các hệ thống điện liên quan đến an toàn khác. Qian Cheng sản xuất cáp với quy trình thử nghiệm dây dẫn, cách điện, chống cháy và thành phẩm được kiểm soát.
|
Phần danh nghĩa (mm2) |
Số lượng dây dẫn tối thiểu |
Đường kính ngoài của dây dẫn (mm) |
Độ dày danh nghĩa của lớp cách nhiệt PVC/mm |
Đường kính ngoài gần đúng của vật liệu cách nhiệt/mm |
Điện trở dây dẫn tối đa ở 20oC (Ω/km) đồng |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5(B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5(B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6(B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Các thanh đồng điện phân có độ tinh khiết cao được kéo vào đường kính dây dẫn yêu cầu thông qua thiết bị kéo nhiều khuôn. Ủ liên tục được sử dụng để giảm căng thẳng bên trong và duy trì các tính chất cơ học cần thiết. Điện trở của dây dẫn được kiểm tra trong quá trình sản xuất theo các yêu cầu về điện được chỉ định.

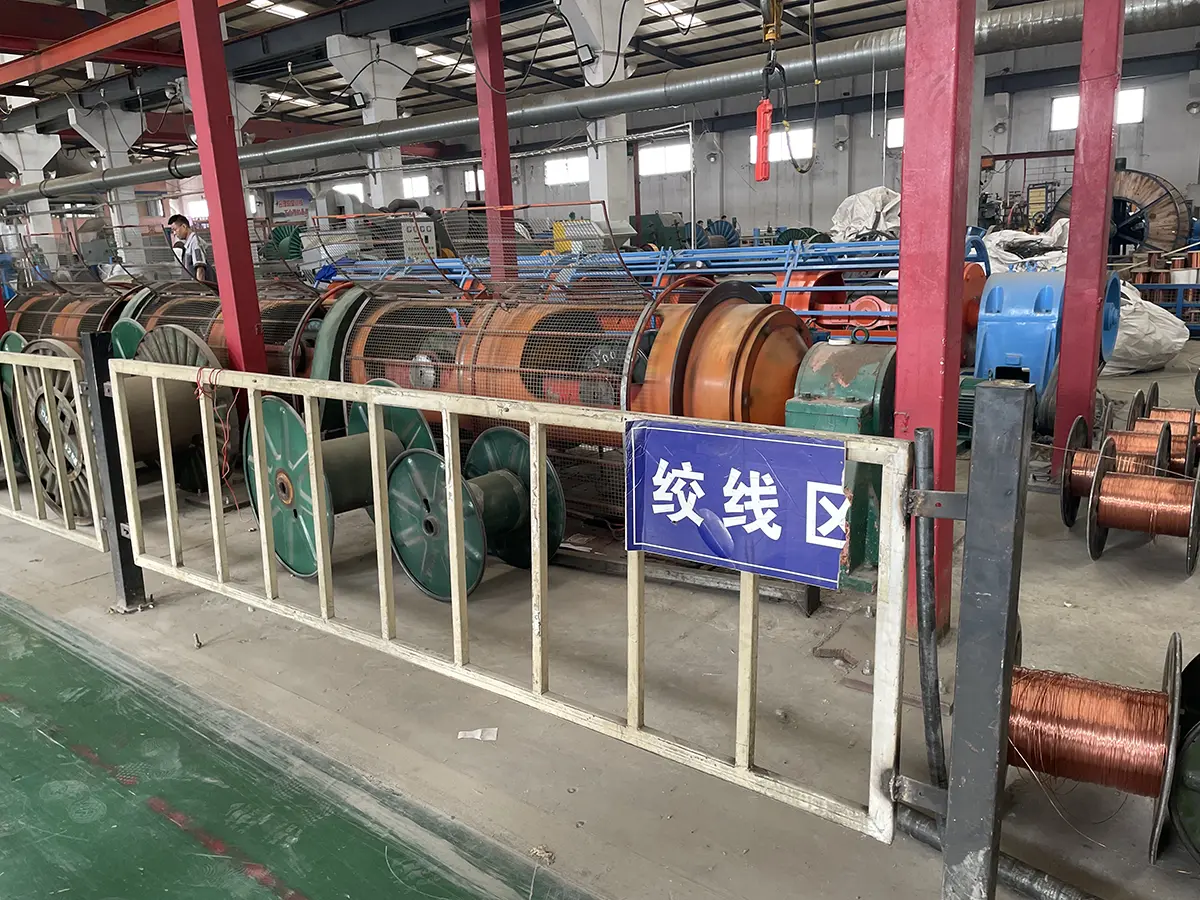

Đối với các công trình bị mắc kẹt, các dây đồng riêng lẻ được bố trí và bện theo cấu trúc dây dẫn được chỉ định. Quá trình này kiểm soát chiều dài lớp và hình dạng dây dẫn trong khi vẫn duy trì tính linh hoạt cần thiết cho việc lắp đặt cáp.
Lớp chống cháy được hình thành bằng cách quấn băng mica xung quanh dây dẫn hoặc lõi cáp theo kết cấu quy định. Sự chồng chéo và che phủ được kiểm soát trong quá trình sản xuất để lớp chống cháy vẫn liên tục xung quanh phần được bảo vệ.
Chất cách điện PVC chống cháy được ép xung quanh dây dẫn. Kích thước cách điện và độ đồng tâm được theo dõi trong quá trình sản xuất để duy trì độ dày quy định và giảm ứng suất điện cục bộ do độ lệch tâm quá mức gây ra.
Máy kiểm tra tia lửa trực tuyến kiểm tra tính toàn vẹn của lớp cách điện trong quá trình ép đùn. Khi phát hiện lỗi cách điện, vị trí bị ảnh hưởng có thể được xác định để kiểm tra và có hành động khắc phục trước giai đoạn sản xuất tiếp theo.
Đối với các công trình nhiều lõi, các lõi cách điện được nối cáp cùng với các vật liệu lấp đầy được chỉ định. Quá trình này duy trì hình dạng cáp mong muốn và cung cấp nền tảng nhất quán cho lớp vỏ bên ngoài.
PVC chống cháy được ép đùn làm vỏ bọc bên ngoài theo cấu trúc cáp đã chọn. Nhận dạng sản phẩm có thể được đánh dấu trên vỏ bọc, bao gồm thông tin về model và thông số kỹ thuật có liên quan cần thiết để lắp đặt và kiểm tra.
Cáp hoàn thiện được kiểm tra theo quy định kỹ thuật hiện hành. Việc kiểm tra có thể bao gồm thử nghiệm khả năng chống cháy, thử nghiệm khả năng chịu điện áp tần số công nghiệp, đo điện trở cách điện, điện trở dây dẫn và thử nghiệm uốn cong ở nhiệt độ thấp nếu cần.

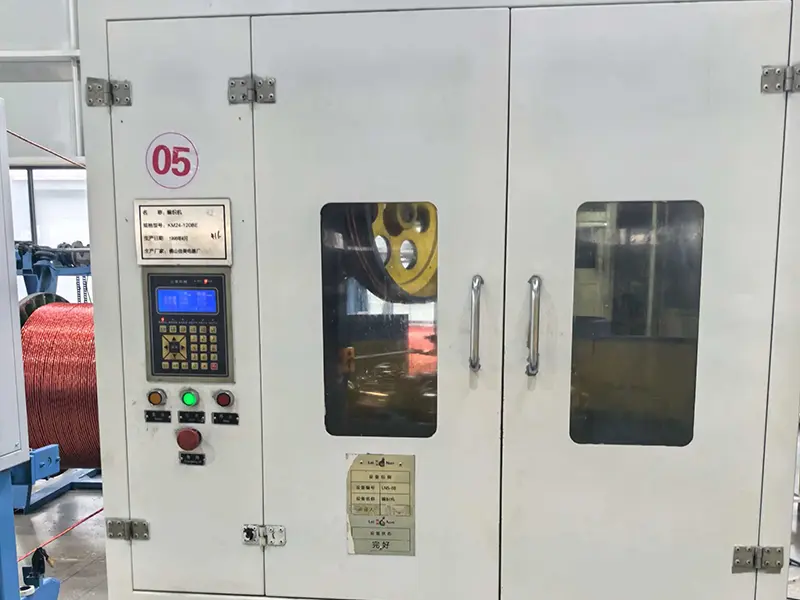

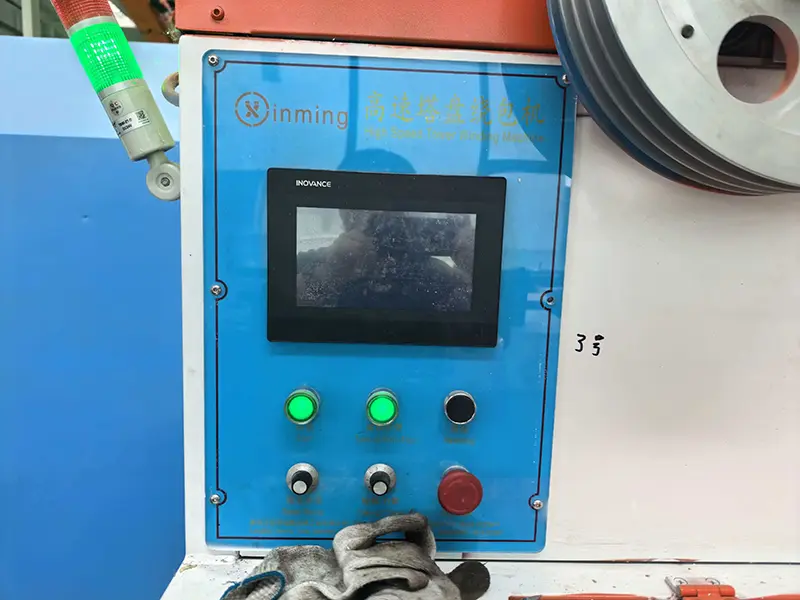

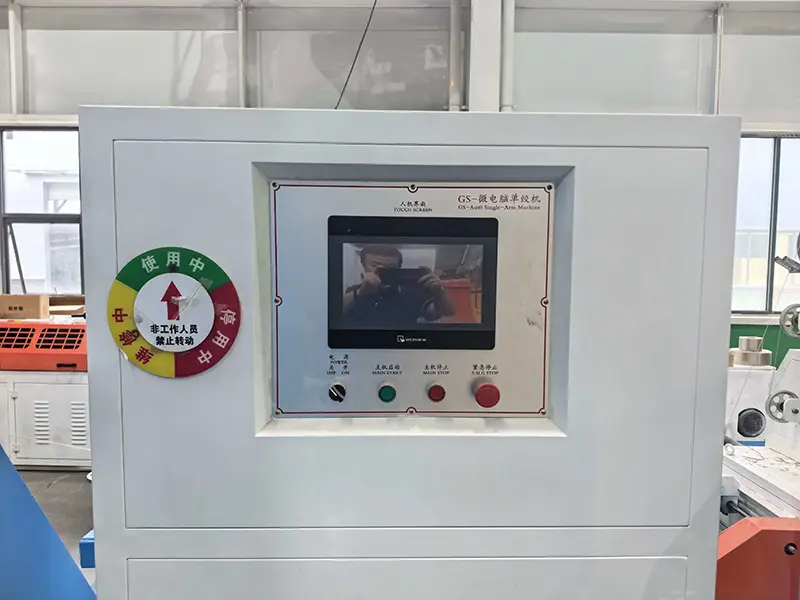

Thiết bị sản xuất cáp của Qian Cheng bao gồm máy bện đơn, máy bện chéo sáu đĩa, máy bện điều khiển bằng máy vi tính, máy quấn tốc độ cao, dây chuyền ép đùn vỏ bọc và cách điện PVC, thiết bị cáp, thiết bị đánh dấu và ép đùn tích hợp cũng như hệ thống cuộn và cuốn tự động.
Các vật liệu đầu vào như thanh đồng không có oxy, băng chống cháy mica và hợp chất PVC chống cháy có thể được kiểm tra trước khi đưa vào sản xuất. Hồ sơ kiểm tra vật liệu cung cấp tài liệu tham khảo cho việc truy xuất nguồn gốc lô hàng tiếp theo và kiểm soát quy trình.
Các thông số quy trình chính bao gồm lớp băng mica chồng lên nhau, độ dày cách điện, kích thước dây dẫn và điều kiện ép đùn. Kiểm tra tuần tra được thực hiện trong quá trình sản xuất để xác định sai lệch về kích thước hoặc quy trình trước khi cáp đạt đến giai đoạn thành phẩm.

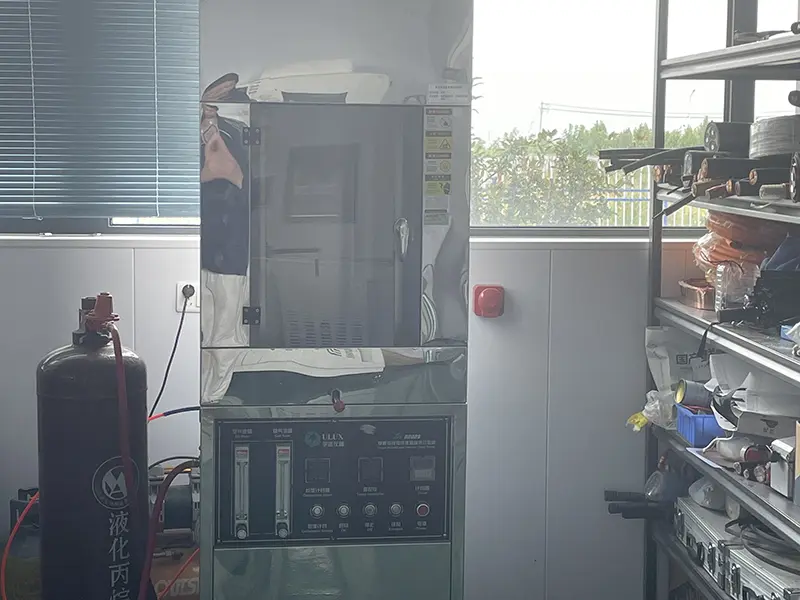

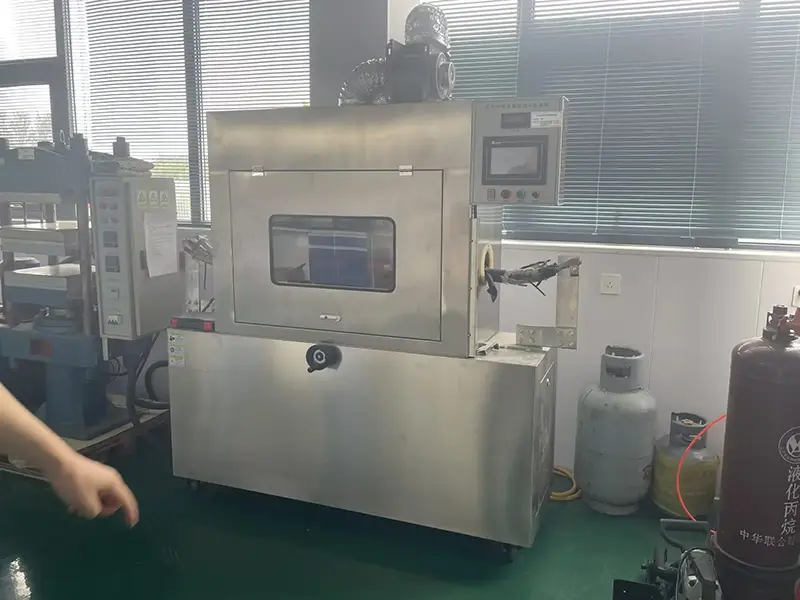

Đối với kết cấu chịu lửa hiện hành, thử nghiệm tiếp xúc với lửa có thể được thực hiện trong các điều kiện thử nghiệm được chỉ định. Thông tin sản xuất được cung cấp đề cập đến thử nghiệm chịu lửa ở nhiệt độ 750oC trong thời gian 90 phút theo GB/T 19216. Phương pháp thử nghiệm thực tế, kết cấu mẫu và tiêu chí chấp nhận phải được xác nhận theo tiêu chuẩn hiện hành và thông số kỹ thuật của sản phẩm.
Kiểm tra điện có thể bao gồm kiểm tra khả năng chịu điện áp tần số nguồn, đo điện trở cách điện và điện trở DC của dây dẫn. Dữ liệu được cung cấp chỉ định thử nghiệm khả năng chịu điện áp tần số nguồn 3,5 kV trong 5 phút và điện trở cách điện ≥100 MΩ/km đối với thông số kỹ thuật của sản phẩm hiện hành.
Tùy thuộc vào đặc điểm kỹ thuật của sản phẩm, đánh giá môi trường có thể bao gồm thử nghiệm uốn ở nhiệt độ thấp, kiểm tra thời tiết tia cực tím và ăn mòn axit-kiềm. Nhiệt độ thử nghiệm, thời gian và tiêu chí chấp nhận áp dụng phải được xác nhận theo yêu cầu của đơn đặt hàng.
Trước khi vận chuyển, cáp thành phẩm có thể được kiểm tra hình thức bên ngoài, đánh dấu sản phẩm, kết cấu cáp và thông tin cuộn. Hồ sơ kiểm tra nhà máy và các tài liệu kỹ thuật cần thiết khác có thể được cung cấp theo yêu cầu của đơn đặt hàng và dự án.
Lớp mica chống cháy tạo thành hàng rào cách điện xung quanh dây dẫn khi tiếp xúc với nhiệt độ cao. Kết hợp với lớp cách điện và vỏ bọc PVC chống cháy, kết cấu này nhằm duy trì tính toàn vẹn của mạch điện trong thời gian thử nghiệm được chỉ định thay vì chỉ đơn giản là hạn chế sự lan truyền của ngọn lửa.
Cáp điện hạ thế chống cháy bằng đồng PVC có độ dày lớp cách điện đồng đều, không lệch tâm. Tất cả các loại cáp hoàn thiện đều vượt qua bài kiểm tra khả năng chịu điện áp ngâm trong nước, loại bỏ nguy cơ rò rỉ điện và đoản mạch trong môi trường ngầm ẩm ướt. So với các loại cáp không tiêu chuẩn được làm từ vật liệu tái chế, tỷ lệ hỏng hóc giảm 98%.

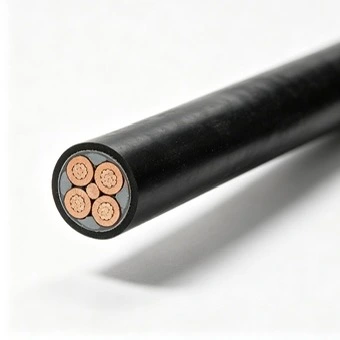

Cấu trúc cáp kết hợp dây dẫn đồng, vật liệu chống cháy mica và lớp cách điện và vỏ bọc PVC chống cháy. Trong quá trình lắp đặt, cáp phải được bảo vệ khỏi lực kéo quá mức, cạnh sắc và làm hỏng lớp chống cháy. Cần lựa chọn các phụ kiện nối chống cháy phù hợp khi thiết kế lắp đặt yêu cầu.
Qian Cheng Cable sản xuất các sản phẩm cáp điện và điều khiển tại cơ sở sản xuất ở Hành Thủy, Hà Bắc. Kiểm tra nhà máy, tài liệu kỹ thuật và thông tin sản phẩm cụ thể của dự án có thể được cung cấp theo đơn đặt hàng. Đối với các dự án ở nước ngoài, các chứng chỉ, báo cáo thử nghiệm và tài liệu cần thiết phải được xác nhận trước khi sản xuất để các tài liệu được cung cấp phù hợp với yêu cầu của dự án và điểm đến.
Cáp có thể được xem xét cho các mạch điện áp thấp trong đó việc duy trì tính liên tục về điện trong điều kiện cháy cụ thể là một phần yêu cầu của dự án, bao gồm hệ thống chiếu sáng khẩn cấp, báo cháy và các hệ thống liên quan đến an toàn khác.
Bệnh viện, trường học, tòa nhà thương mại và các cơ sở công cộng khác có thể chỉ định kết cấu cáp chống cháy cho các mạch khẩn cấp và phòng cháy đã chọn. Thời gian cháy cần thiết và tiêu chuẩn thử nghiệm phải được xác nhận từ thông số kỹ thuật của dự án.
Sản phẩm có thể được sử dụng trong các máng cáp, rãnh cáp và các hệ thống định tuyến được bảo vệ khác, nơi có điều kiện xây dựng và lắp đặt cáp tương thích. Định tuyến cáp phải cung cấp sự bảo vệ thích hợp chống lại hư hỏng cơ học và uốn cong quá mức.
Các nhà máy công nghiệp, cơ sở hạ tầng và các hệ thống phân phối điện áp thấp khác có thể yêu cầu mạch chống cháy cho các thiết bị quan trọng. Kích thước dây dẫn, cấu hình lõi, phương pháp lắp đặt và các yêu cầu về hiệu suất cháy phải được xác nhận trước khi có thông số kỹ thuật.
Trả lời: Cáp chống cháy chủ yếu hạn chế sự lan truyền của ngọn lửa, trong khi kết cấu chống cháy kết hợp lớp chống cháy nhằm duy trì tính toàn vẹn của mạch trong một khoảng thời gian xác định trong các điều kiện thử lửa xác định. Thời gian cháy và nhiệt độ thử nghiệm áp dụng phụ thuộc vào thông số kỹ thuật và tiêu chuẩn của sản phẩm.
A: Dây dẫn được làm bằng đồng. Thông tin sản xuất được cung cấp chỉ định thanh đồng điện phân có độ tinh khiết cao làm nguyên liệu ban đầu, sau đó là kéo và ủ. Điện trở DC của dây dẫn được kiểm tra theo yêu cầu kỹ thuật hiện hành.
Trả lời: Tùy thuộc vào kết cấu được chỉ định, thử nghiệm có thể bao gồm khả năng chống cháy, điện áp chịu được tần số nguồn, điện trở cách điện, điện trở dây dẫn và uốn cong ở nhiệt độ thấp. Báo cáo thử nghiệm cần thiết và tài liệu kiểm tra có thể được xác nhận khi đặt hàng.
Trả lời: Các tài liệu kỹ thuật bằng tiếng Anh có thể được chuẩn bị theo yêu cầu của dự án và đơn đặt hàng. Giấy chứng nhận, báo cáo thử nghiệm và danh sách tài liệu kiểm tra cần thiết phải được xác nhận trước vì các yêu cầu về tài liệu khác nhau tùy theo điểm đến, dự án và tiêu chuẩn áp dụng.
Trả lời: Chiều dài cáp và thông số kỹ thuật có thể được thảo luận theo đơn đặt hàng. Cần cung cấp mặt cắt dây dẫn, kết cấu, số lượng, chiều dài cuộn, đánh dấu và các chi tiết kỹ thuật khác khi yêu cầu báo giá.
Trả lời: Môi trường lắp đặt điển hình bao gồm khay cáp, rãnh cáp và các hệ thống định tuyến điện áp thấp được bảo vệ khác. Nó có thể được xem xét cho các mạch điện khẩn cấp, phòng cháy chữa cháy và điện áp thấp quan trọng trong các tòa nhà công cộng, cơ sở hạ tầng và cơ sở công nghiệp, tùy theo yêu cầu của dự án.
Trả lời: Các chuyến thăm nhà máy và kiểm tra của bên thứ ba có thể được thảo luận theo dự án và sắp xếp kiểm tra. Nếu cần lấy mẫu hoặc thử nghiệm độc lập thì phương pháp lấy mẫu, phạm vi kiểm tra và tiêu chuẩn thử nghiệm áp dụng phải được thống nhất trước khi vận chuyển.
A: Cung cấp mặt cắt dây dẫn cần thiết, cấu hình lõi, chiều dài cáp, điện áp định mức, phương pháp lắp đặt, yêu cầu chống cháy và đích đến. Nếu dự án yêu cầu các tiêu chuẩn, chứng chỉ hoặc báo cáo thử nghiệm cụ thể, hãy đưa những yêu cầu đó vào yêu cầu để có thể kiểm tra sản phẩm và tài liệu cùng nhau.
Đối với báo giá dự án, việc cung cấp thông số kỹ thuật của cáp, thời gian chống cháy cần thiết, phương pháp lắp đặt và các yêu cầu về tài liệu ở giai đoạn tìm hiểu sẽ giúp Qian Cheng xác nhận phạm vi xây dựng và kiểm tra phù hợp.
